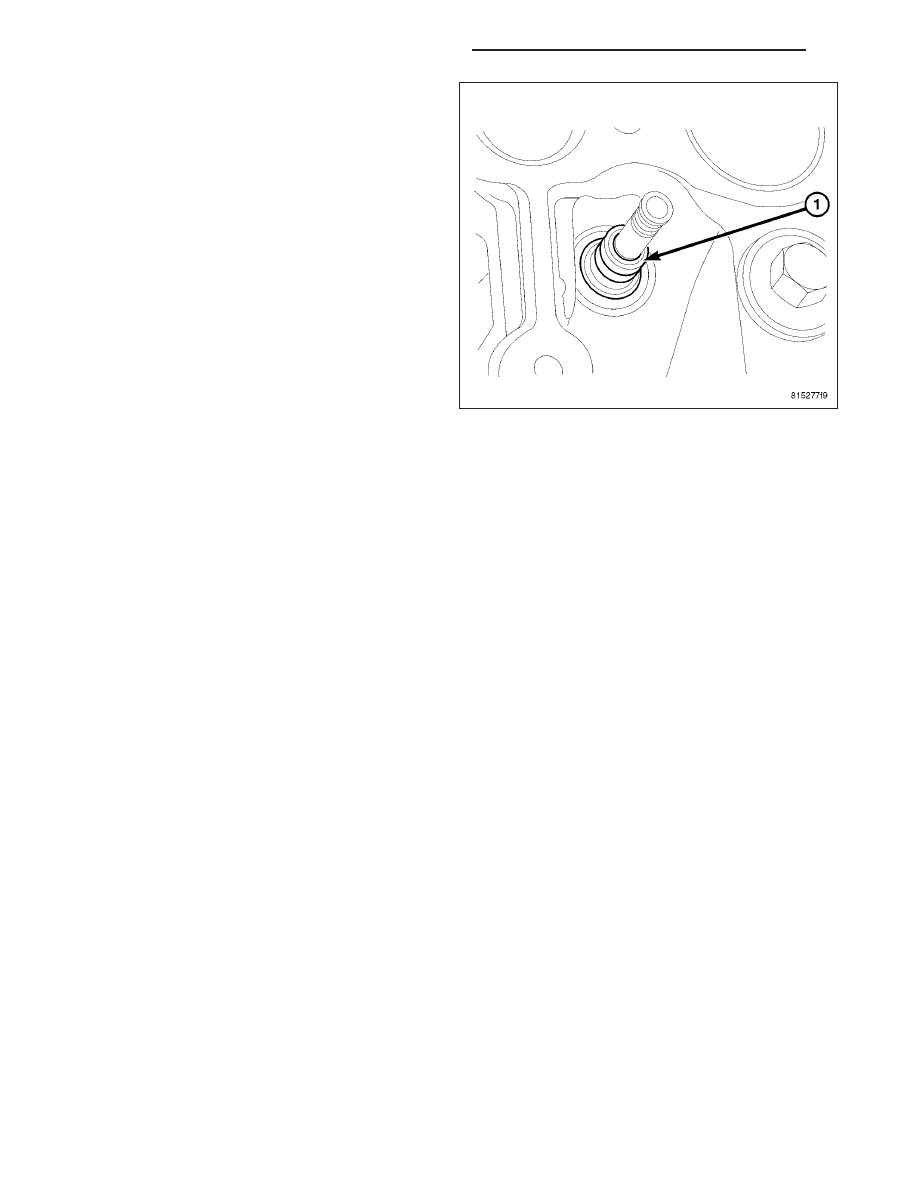

11. Remove the valve seal.

12. Repeat this procedure for all cylinders.

VALVE SERVICE

This procedure is done with the engine cylinder head removed from the block.

DISASSEMBLY

1. Remove the engine cylinder head from the cylinder block (Refer to 9 - ENGINE/CYLINDER HEAD - REMOVAL).

2. Use Valve Spring Compressor Tool and compress each valve spring.

3. Remove the valve locks, retainers, and springs.

4. Use a smooth stone or a jewelers file to remove any burrs on the top of the valve stem, especially around the

groove for the locks.

5. Remove the valves, and place them in a rack in the same order as removed.

VALVE CLEANING

1. Clean all carbon deposits from the combustion chambers, valve ports, valve stems, valve stem guides and head.

2. Clean all residue and gasket material from the engine cylinder head machined gasket surface.

INSPECTION

1. Inspect for cracks in the combustion chambers and valve ports.

2. Inspect for cracks on the exhaust seat.

3. Inspect for cracks in the gasket surface at each coolant passage.

4. Inspect valves for burned, cracked or warped heads.

5. Inspect for scuffed or bent valve stems.

6. Replace valves displaying any damage.

7. Check valve spring height.

9 - 2640

ENGINE - 3.0L TD SERVICE INFORMATION

LX

VALVE SEAT REFACING

1. Install a pilot of the correct size in the valve guide

bore. Reface the valve seat to the specified angle
with a good dressing stone. Remove only enough
metal to provide a smooth finish.

2. Use tapered stones to obtain the specified seat

width when required.

VALVE GUIDES

1. Valve Guides height requirement.

2. Measurement A : 16.50 - 17.00 mm. Measurment B

: 14.50 - 15.00 mm.

VALVE STEM-TO-GUIDE CLEARANCE
MEASUREMENT

1. Measure and record internal diameter of valve

guides. Valve guide internal diameter is 6.0 to
6.012 mm (0.2362 to 0.2366 in.).

2. Measure valve stems and record diameters. Intake

valve stem diameter 5.952 to 5.97 mm (0.2343 to
0.2350 in). Exhaust valve stem diameter 5.942 to
5.96 mm (0.2339 to 0.2346 in).

3.

Subtract diameter of valve stem from internal

diameter of its respective valve guide to obtain
valve stem clearance in valve guide. Clearance of
inlet valve stem in valve guide is 0.03 to 0.06 mm
(.0011 to .0023 in). Clearance of exhaust valve
stem in valve guide is 0.04 to 0.07 mm (.0015 to
.0027 in).

4. If valve stem clearance in valve guide exceeds tol-

erances, new valve guides must be installed.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2641

REMOVAL

LEFT

1. Disconnect negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

REMOVAL)

2. Remove engine cover (1).

3. Remove the air cleaner outlet tube.

4. Remove the charge air inlet tube.

5. Drain cooling system. (Refer to 7 - COOLING - STANDARD PROCEDURE)

6. Disconnect the vacuum hose at the vacuum pump and set aside.

7. Remove upper radiator hose.

8. Disconnect the coolant reservoir hose at thermostat housing and set aside.

9. Disconnect the fuel supply and return hose quick

connects at the left cylinder head cover. (Refer to
14 - FUEL SYSTEM/FUEL DELIVERY/FUEL LINES
- REMOVAL)

10. Loosen the high pressure fuel pipes at the fuel rail

(2) and disconnect the high pressure fuel pipes at
the left injectors.

11. Disconnect the high pressure fuel line at the high

pressure pump.

12. Disconnect the fuel rail solenoid (3) wiring har-

ness connector and remove the left fuel rail (2)
along with the fuel rail transfer pipe (1).

13. Remove the low pressure fuel supply and return

pipe bundle (4) fasteners.

9 - 2642

ENGINE - 3.0L TD SERVICE INFORMATION

LX

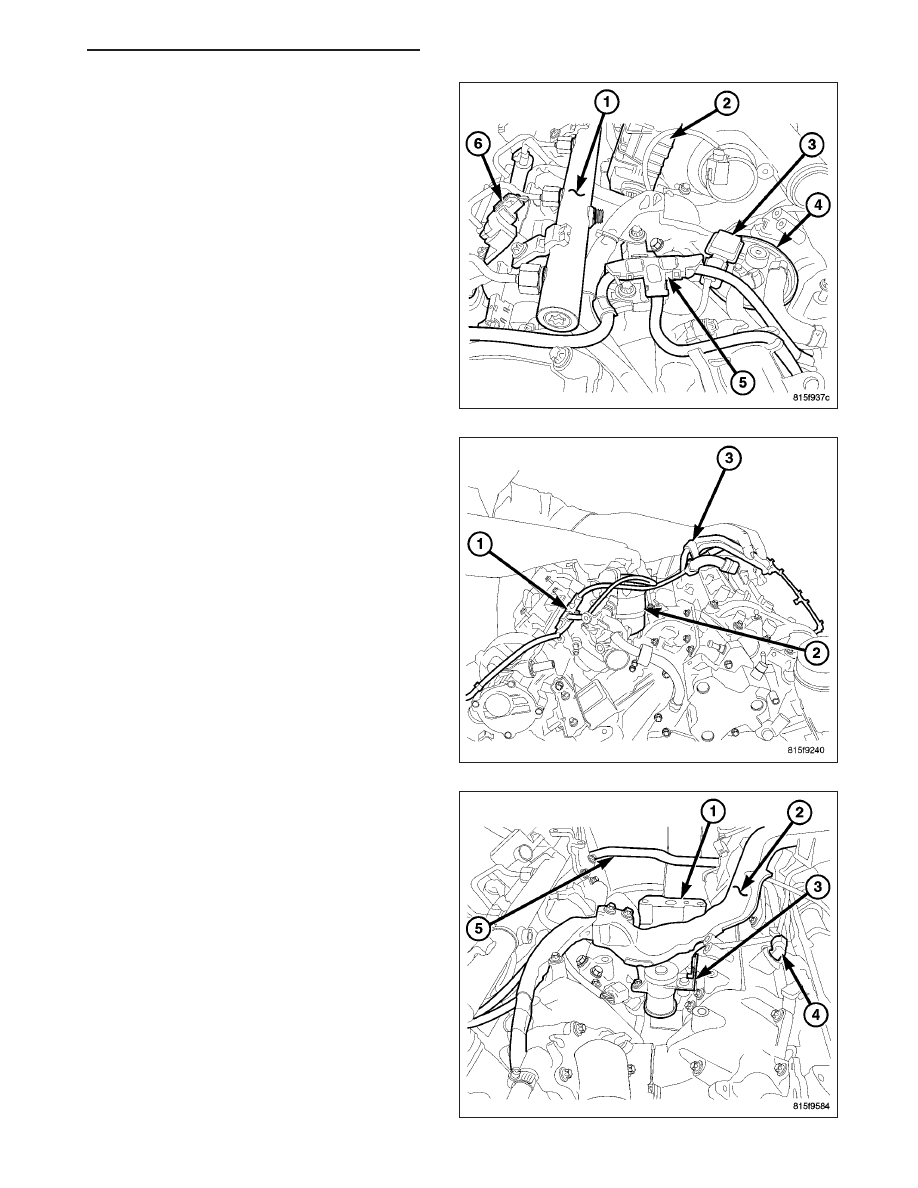

14. Disconnect the right fuel rail pressure sensor and

remove the fuel rail.

15. Disconnect the camshaft position sensor (CMP)

(6), the right fuel injector wiring harness connec-
tors, and the right return fuel hoses from the injec-
tors.

16. Remove the return fuel bundle fasteners (5).

17. Disconnect the water in fuel (WIF) sensor (3) and

the turbocharger servo motor (2) harness connec-
tors.

18. Remove the fuel filter (4) bracket fasteners.

19. Disconnect the fuel return hose bundle (5), and

the engine ground strap at the right front of the
intake manifold.

NOTE: Fuel filter assembly, hoses and lines may
seep fuel. Capture any fuel spillage and store in
appropriately marked containers.

20. Remove the fuel filter (2), hose (1) and pipe (3)

assemblies and position aside.

21. Remove

the

turbocharger

(Refer

to

11

-

EXHAUST SYSTEM/TURBOCHARGER SYSTEM/
TURBOCHARGER - REMOVAL).

NOTE: Observe the way the engine oil supply and
return ports in the turbocharger adaptor housing
align to the engine block for oil flow through the
turbocharger. Failure to do so will result in imme-
diate turbocharger failure.

22. Remove turbocharger oil housing adaptor (1).

23. Disconnect the swirl valve actuator (3), glow

plugs, EGR pressure sensor and coolant temper-
ature sensor (4) wiring harness connector.

24. Remove the main engine wiring harness (2) fas-

teners and position the harness aside.
