HOUSING-AIR CLEANER

REMOVAL

1. Disconnect the negative battery cable. (Refer to 8 - ELECTRICAL/BATTERY SYSTEM/CABLES - REMOVAL)

2. Disconnect the MAF and air pressure sensor electrical connectors.

3. Remove the air outlet hose from the air cleaner assembly.

4. Remove the tube from the PCV valve.

5. Pry up both spring clips from front of housing cover (spring clips retain cover to housing).

6. Release housing cover from locating tabs located on rear of housing, and remove cover.

7. Remove the rear lower housing to fender well fastener.

8. Remove the air inlet duct.

9. Pulling upward, remove the air cleaner housing.

9 - 2636

ENGINE - 3.0L TD SERVICE INFORMATION

LX

INSTALLATION

1. Position the lower housing and attach the air inlet duct.

2. Install the lower housing to fender well fastener. Tighten fastener to 5 N·m (44 in. lbs.).

3. Install the air cleaner element.

4. Position housing cover into housing locating tabs.

5. Pry up spring clips and lock cover to housing.

6. Install the air outlet tube. Tighten clamp to 5 N·m (44 in. lbs.).

7. Install the PCV valve (1).

8. Connect the MAF and air pressure senso wire harness connectors.

9. Connect the negative battery cable. (Refer to 8 - ELECTRICAL/BATTERY SYSTEM/CABLES - INSTALLATION)

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2637

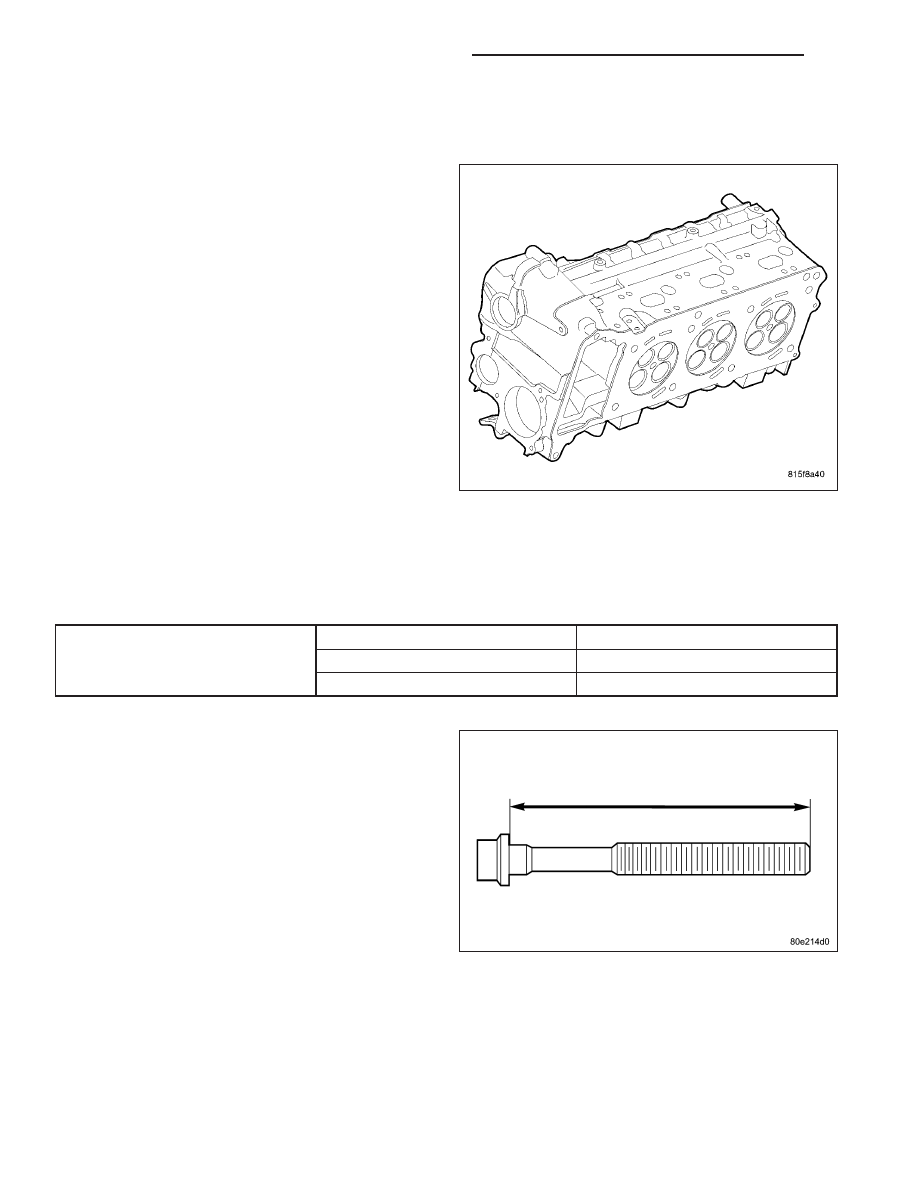

CYLINDER HEAD

DESCRIPTION

The 3.0L aluminum, overhead valve cylinder heads
are made of high strength aluminum alloy and are
each equipped with two camshafts, roller finger follow-
ers/lifter assemblies and four valve technology. The
cylinder head itself is not resurfacable. The cylinder
head uses a Multi-layered Steel gasket for sealing.

STANDARD PROCEDURE

CYLINDER HEAD BOLT INSPECTION

1. Measure cylinder head bolts between points shown.

Cylinder Head Bolts

Thread Diameter

12 mm

Length When New

205 mm

Maximum Length

207 mm

2. If the cylinder head bolt length is greater than the

maximum allowable measurement, replace the cyl-
inder head bolts.

VALVE SEALS - IN VEHICLE

1. Disconnect the negative battery cable.

2. Remove the intake manifold/cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD

COVER(S) - REMOVAL).

NOTE: Rocker arms and lifters must be kept in order of removal and stored in the up right position.

3. Position the rocker arms aside. (Refer to 9 - ENGINE/CYLINDER HEAD/ROCKER ARM / ADJUSTER ASSY -

REMOVAL).

9 - 2638

ENGINE - 3.0L TD SERVICE INFORMATION

LX

4. Install special tool VM.1072A, compression tester

adaptor, into the injector hole and retain with an
injector hold down bolt.

5. Prepare special tool MD998772A for usage by

inverting the tool to cylinder head holding screws
so that the thread size matches the cylinder head.

6. Install special tool MD998772A onto cylinder head

and using adaptor MD998772A-15, place the adap-
tor over the valve spring.

7. Connect a regulated shop air supply to VM.1072A,

and pressurize the cylinder.

8. Place shop towels around the working area of the

cylinder head to prevent valve locks from acci-
dently entering the engine.

9. Using adaptor MD998772A-15 adaptor, collapse

the valve spring and remove the locks.

10. Remove the valve spring assembly.
