5. Remove stop lamp switch (2). (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/BRAKE

LAMP SWITCH - REMOVAL)

CAUTION: When removing booster push rod from
brake pedal pin, be careful not to damage rubber
O-ring on pin.

6. Remove booster push rod from pin on brake pedal.

To do so:

a. Position small screwdriver (1) between center

tang on power brake booster brake pedal pin
retaining clip (4).

b. Rotate screwdriver enough to allow retaining

clip center tang to pass over end of brake
pedal pin (3), then slide retaining clip off brake
pedal pin.

c. Discard retaining clip. It is not to be reused.

Install NEW retaining clip when assembling.

7. Slide booster push rod (2) off brake pedal pin (3).

8. Remove two lower (2) and one upper mounting

screw fastening the radio amplifier/transmission
control module assembly (1) in place.

9. Disconnect four wiring connectors and remove

radio amplifier/transmission control module assem-
bly (1).

5 - 102

BRAKES - BASE

LX

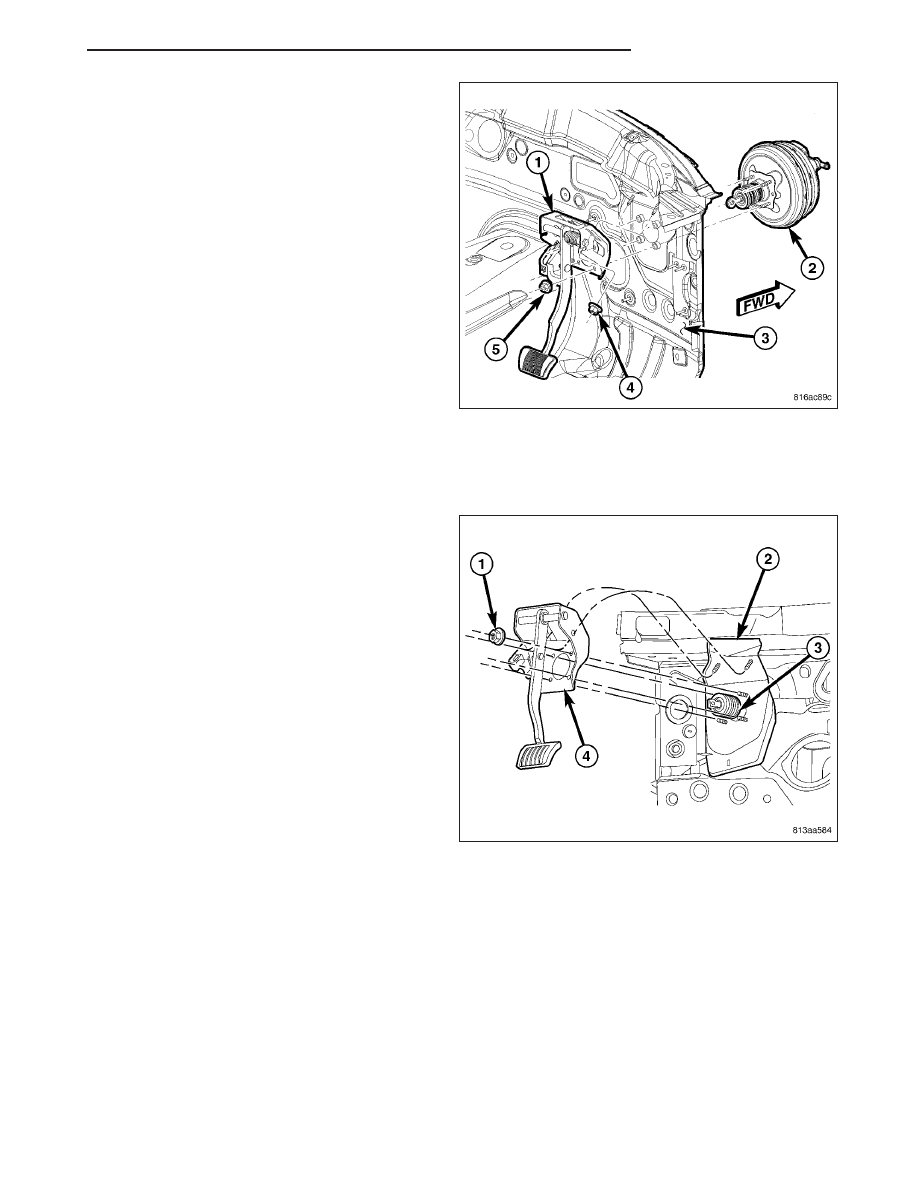

10. Remove four power brake booster (2) mounting

nuts (5).

11. Remove two nuts (4) fastening pedal bracket to

upper dash panel (3).

12. Push power brake booster (3) forward into engine

compartment as far as possible by hand. Do not
force it.

13. Remove brake pedal (1).

INSTALLATION

PEDAL

1. Install adjustable brake pedal assembly (4) under

instrument panel and slide over booster push rod.

2. From engine compartment side, push power brake

booster (3) mounting studs back through dash
panel (2) and brake pedal bracket.

3. Install two upper mounting nuts (1) fastening pedal

bracket to upper dash panel (2). Do not tighten at
this time.

4. Install four power brake booster mounting nuts (1).

Tighten nuts to 25 N·m (18 ft. lbs.) torque.

5. Tighten two upper mounting nuts (1) to 25 N·m (18

ft. lbs.) torque.

LX

BRAKES - BASE

5 - 103

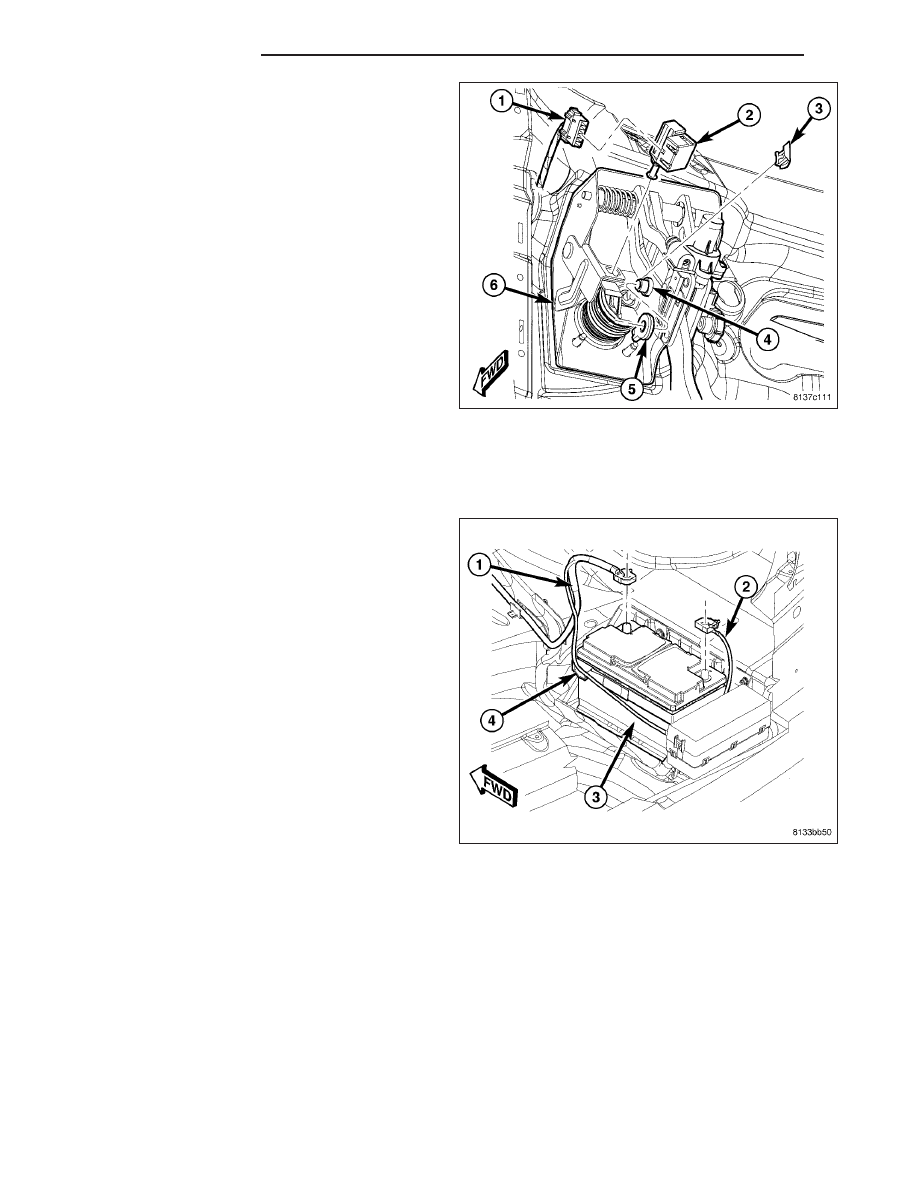

6. Slide booster push rod (5) onto brake pedal pin (4).

Install NEW retaining clip (3) securing push rod to
brake pedal.

7. Install and adjust brake lamp switch (2). (Refer to 8

- ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/
BRAKE LAMP SWITCH - INSTALLATION)

8. Install steering column opening cover. (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN OPEN-

ING COVER - INSTALLATION)

9. Install driver side silencer under instrument panel. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT

PANEL SILENCER - INSTALLATION)

10. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

11. Road test vehicle testing operation of brakes.

5 - 104

BRAKES - BASE

LX

PEDAL - RHD

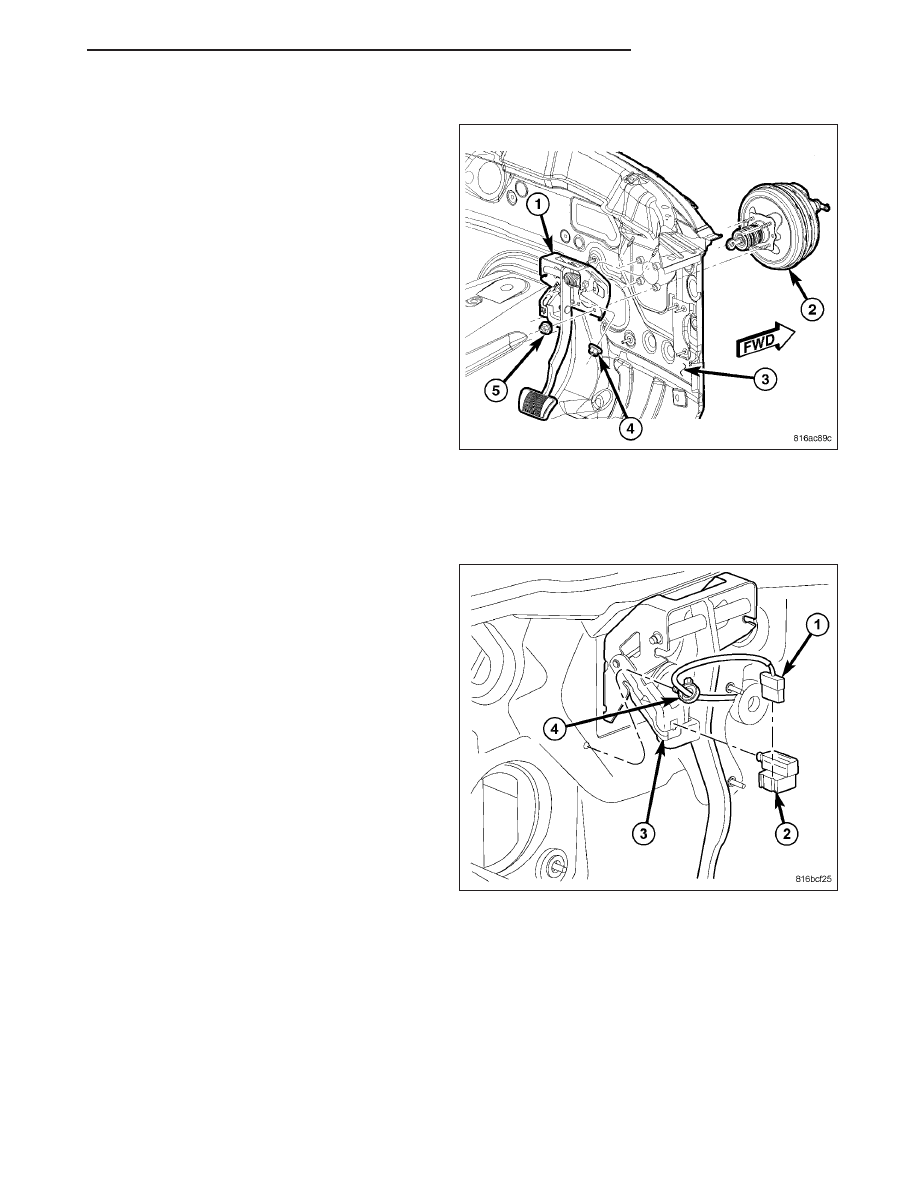

1. Install brake pedal assembly (4) under instrument

panel and slide over booster push rod.

2. From engine compartment side, push power brake

booster (3) mounting studs back through dash
panel (2) and brake pedal bracket.

3. Install two upper mounting nuts (4) fastening pedal

bracket to dash panel (3). Do not tighten at this
time.

4. Install four power brake booster mounting nuts (5).

Tighten nuts to 25 N·m (18 ft. lbs.).

5. Tighten two upper mounting nuts (4) to 25 N·m (18

ft. lbs.).

CAUTION: When installing booster push rod on brake pedal pin, be careful not to damage rubber O-ring on
pin.

6. Slide booster push rod onto brake pedal pin. Install NEW retaining clip securing push rod to brake pedal.

7. Install and adjust brake lamp switch (2). (Refer to 8

- ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/
BRAKE LAMP SWITCH - INSTALLATION)

LX

BRAKES - BASE

5 - 105
