3. Position master cylinder (3) on studs of power

brake booster, aligning booster push rod with mas-
ter cylinder piston.

4. Install two master cylinder mounting nuts (1).

Tighten mounting nuts to 15 N·m (133 in. lbs.).

5. Thread primary (3) and secondary (2) brake tubes

into master cylinder primary and secondary ports.
Tighten tube nuts to 20 N·m (177 in. lbs.).

6. Connect wiring harness connector (4) to brake fluid

level sensor (2) mounted in brake fluid reservoir
(1).

5 - 98

BRAKES - BASE

LX

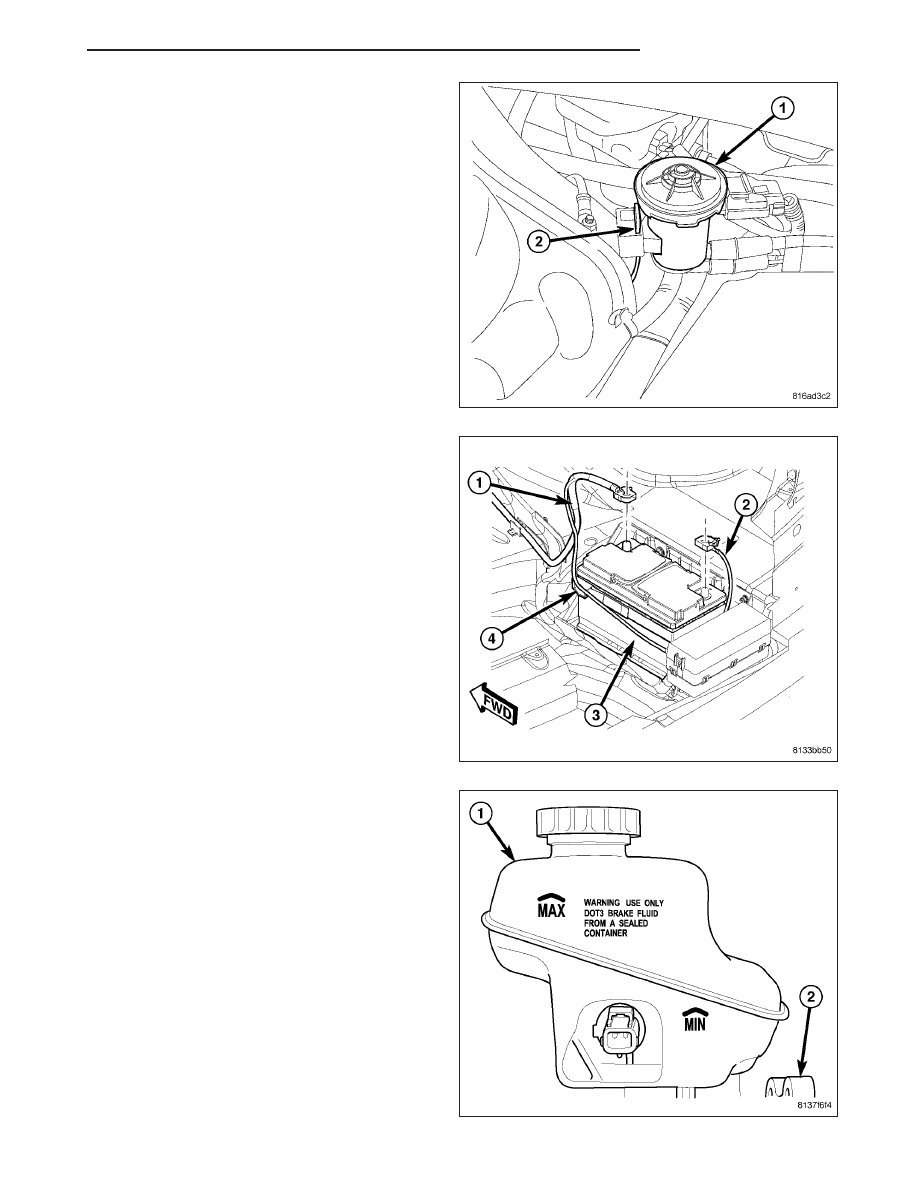

7. Install purge solenoid (1) on mount (2).

8. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

9. Fill master cylinder fluid reservoir (1) with clean,

fresh Mopar

T

Brake Fluid or equivalent.

10. Install access panel in cowl area.

WARNING: Be certain a firm brake pedal is
achieved prior to attempting vehicle operation. If a
firm brake pedal cannot be achieved, bleed entire
brake hydraulic system and check for leaks. (Refer
to 5 - BRAKES - STANDARD PROCEDURE)

11. Road test vehicle to ensure proper operation of

brakes.

LX

BRAKES - BASE

5 - 99

PEDAL

REMOVAL

PEDAL

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Remove driver side silencer under instrument

panel. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL SILENCER - INSTALLA-
TION)

3. Remove steering column opening cover. (Refer to

23

-

BODY/INSTRUMENT

PANEL/STEERING

COLUMN OPENING COVER - INSTALLATION)

4. Remove brake lamp switch. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING

-

EXTERIOR/BRAKE

LAMP SWITCH - REMOVAL)

5. Remove booster push rod from pin on brake pedal.

To do so:

a. Position small screwdriver between center tang

on power brake booster brake pedal pin retain-
ing clip (3).

b. Rotate screwdriver enough to allow retaining

clip center tang to pass over end of brake
pedal pin, then slide retaining clip off brake
pedal pin.

c. Discard retaining clip (3). It is not to be

reused. Install NEW retaining clip when
assembling.

6. Slide booster push rod (5) off brake pedal pin (4).

5 - 100

BRAKES - BASE

LX

7. Remove four power brake booster (3) mounting

nuts (1).

8. Remove two nuts (1) fastening pedal bracket to

upper dash panel (2).

9. Push power brake booster (3) forward into engine

compartment as far as possible by hand. Do not
force it.

10. Remove brake pedal (4).

PEDAL - RHD

1. Move driver’s seat to full rearward position.

2. Disconnect and isolate battery negative cable (2)

from battery post.

3. Remove driver side silencer under instrument

panel. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL SILENCER - INSTALLA-
TION)

4. Remove steering column opening cover. (Refer to

23

-

BODY/INSTRUMENT

PANEL/STEERING

COLUMN OPENING COVER - INSTALLATION)
