REMOVAL

1. Perform the Fuel System Pressure Release proce-

dure (Refer to 14 - FUEL SYSTEM/FUEL DELIV-
ERY - STANDARD PROCEDURE). Disconnect the
fuel supply line (Refer to 14 - FUEL SYSTEM/
FUEL DELIVERY/QUICK CONNECT FITTING -
STANDARD PROCEDURE).

2. Disconnect the battery negative cable.

3. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

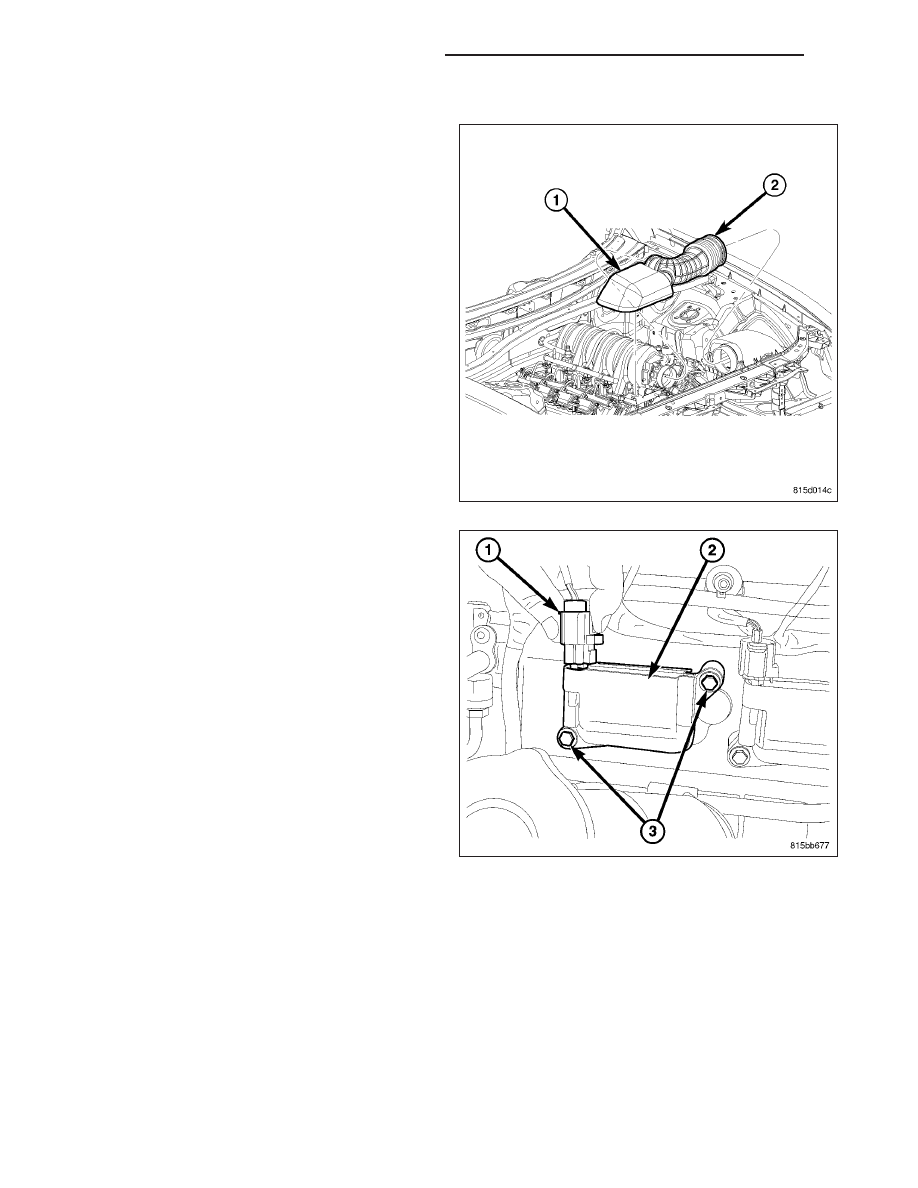

4. Remove the air cleaner resonator and duct work

(Refer to 9 - ENGINE/AIR INTAKE SYSTEM -
REMOVAL).

5. Remove closed crankcase ventilation system.

6. Disconnect the evaporation control system.

7. Unplug the ignition coil (1).

8. Remove ignition coil mounting bolts (3).

9. Disconnect heater hoses.

9 - 2488

ENGINE - 6.1L SERVICE INFORMATION

LX

10. Remove the power steering pump.

11. Disconnect the exhaust at the exhaust manifolds.

12. Remove the ignition coils (1).

13. Unbolt

the

cylinder

head

covers

using

the

sequence provided.

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2489

14. Remove the cylinder head cover (1). (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

9 - 2490

ENGINE - 6.1L SERVICE INFORMATION

LX

15. Remove intake manifold and throttle body as an

assembly. (Refer to 9 - ENGINE/MANIFOLDS/IN-
TAKE MANIFOLD - REMOVAL).

16. Remove rocker arm assemblies and push rods.

Identify to ensure installation in original locations.
(Refer

to

9

-

ENGINE/CYLINDER

HEAD/

ROCKER ARM / ADJUSTER ASSY - REMOVAL).

17. Remove the head bolts from each cylinder head,

using the sequence provided, and remove cylin-
der heads. Discard the cylinder head gasket.

CLEANING

Clean all surfaces of cylinder block and cylinder heads.

Clean cylinder block front and rear gasket surfaces using a suitable solvent.

INSPECTION

1. Inspect the cylinder head for out-of-flatness, using a straightedge and a feeler gauge. If tolerances exceed

0.0508 mm (0.002 in.) replace the cylinder head.

2. Inspect the valve seats for damage. Service the valve seats as necessary.

3. Inspect the valve guides for wear, cracks or looseness. If either condition exist, replace the cylinder head.

4. Inspect pushrods. Replace worn or bent pushrods.
