SPECIAL TOOLS

6.1L ENGINE

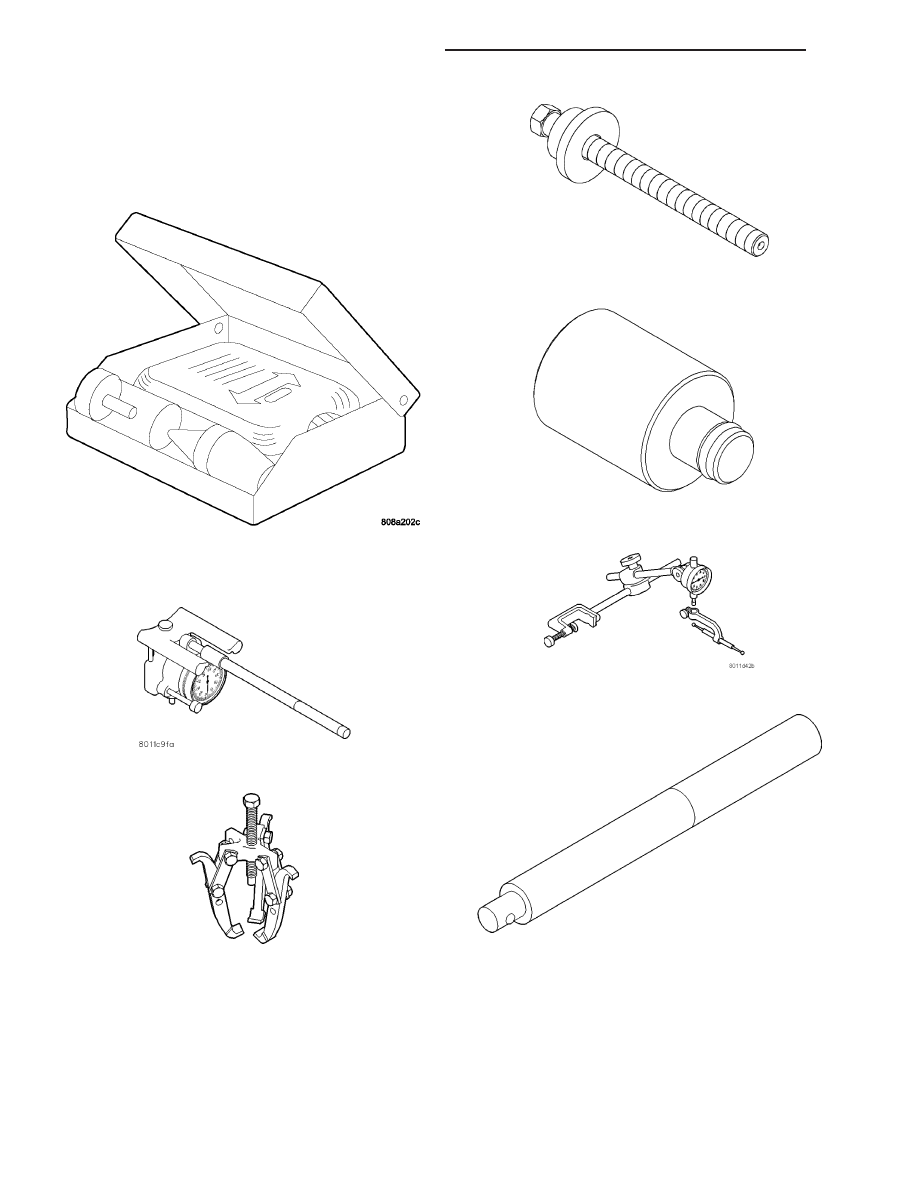

Combustion Leak Tester C-3685-A

Indicator Bore Size C-119

Puller 1023

Crankshaft Damper Installer 8512

CRANKSHAFT DAMPER REMOVER INSERT - 8513-A

Dial Indicator C-3339

Driver Handle C-4171

9 - 2480

ENGINE - 6.1L SERVICE INFORMATION

LX

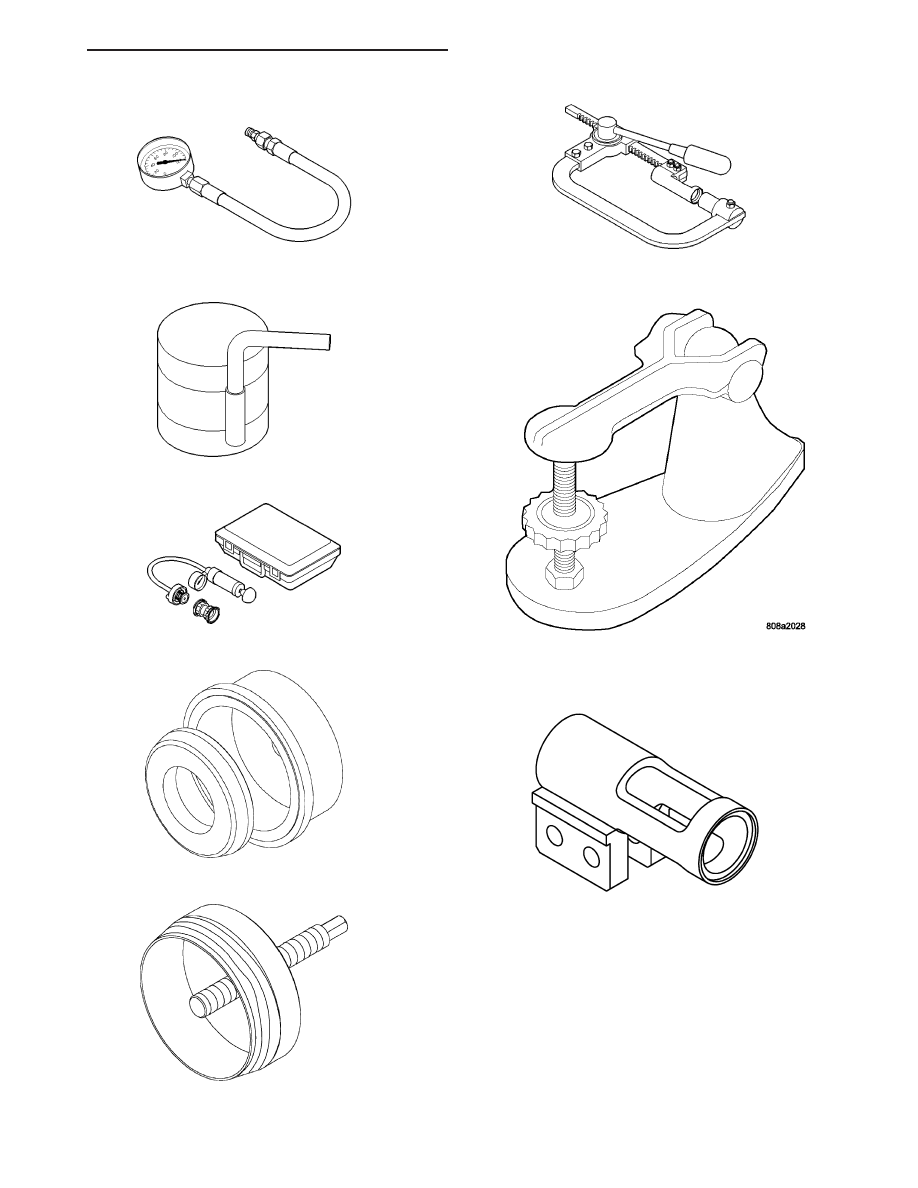

Pressure Gauge C-3292

Piston Ring Compressor C-385

Cooling System Tester 7700

Rear Crankshaft Seal Installer 8349

Rear Crankshaft Seal Remover 8506

Valve Spring Compressor C-3422-B

Valve Spring Tester C-647

Adapter, Valve Spring Compressor Off-vehicle 8464

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2481

ENGINE SUPPORT FIXTURE 8534

ENGINE LIFT FIXTURE AND ADAPTER

VALVE SPRING COMPRESSOR 9065A

PUSHROD RETAINING PLATE - 9070

FRONT CRANK SEAL REMOVER - 9071

FRONT CRANK SEAL INSTALLER 9072

9 - 2482

ENGINE - 6.1L SERVICE INFORMATION

LX

AIR INTAKE SYSTEM

REMOVAL

Filter Element Only

Housing removal is not necessary for element (filter)
replacement.

1. Loosen clamp and disconnect air duct at air

cleaner cover (2).

2. Pry over 4 spring clips (5) from housing cover (3)

(spring clips retain cover to housing).

3. Release housing cover (3) from locating tabs (4) on

housing and remove cover (3).

4. Remove air cleaner element (filter) from housing.

5. Clean inside of housing before replacing element.
