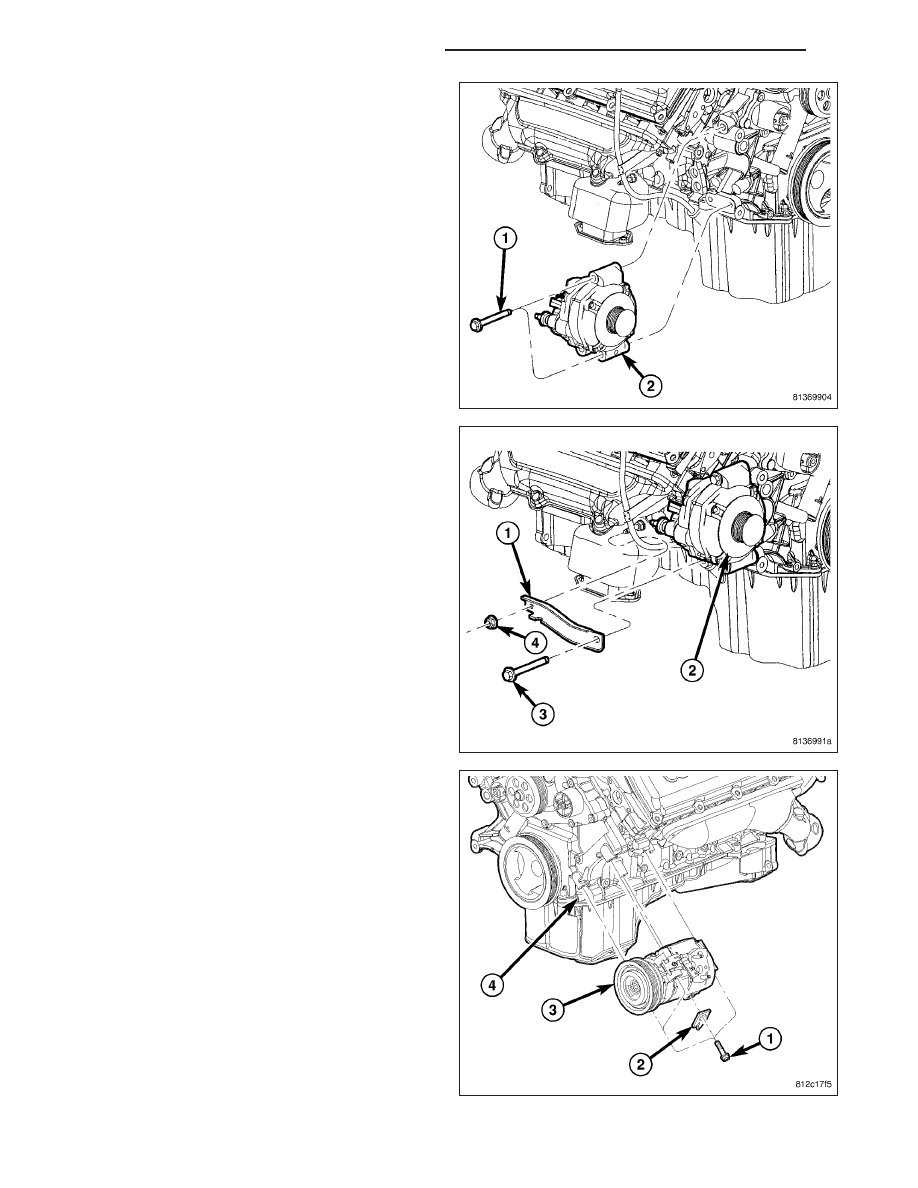

19. Install

the

generator

(2),

generator

support

bracket (1), and wire connections (Refer to 8 -
ELECTRICAL/CHARGING/GENERATOR

-

INSTALLATION).

20. Install a/c compressor (3) (Refer to 24 - HEATING

& AIR

CONDITIONING/PLUMBING/A/C

COM-

PRESSOR - INSTALLATION).

21. Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY DRIVE/DRIVE BELTS -
INSTALLATION).

22. Install the radiator fan shroud (Refer to 7 - COOL-

ING/ENGINE/RADIATOR FAN - INSTALLATION).

23. Connect the radiator lower hose.

24. Connect the transmission oil cooler lines to the

radiator.

25. Connect the radiator upper hose.

9 - 2472

ENGINE - 6.1L SERVICE INFORMATION

LX

26. Install cowl top panel (Refer to 23 - BODY/EXTE-

RIOR/COWL GRILLE - INSTALLATION).

27. Install the air cleaner resonator and duct work.

28. Add engine oil to crankcase (Refer to LUBRICA-

TION & MAINTENANCE/FLUID TYPES - SPECI-
FICATIONS).

29. Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

30. Install the engine covers (1).

31. Connect battery negative cable.

32. Start engine and inspect for leaks.

33. Install the belly pan (2) (Refer to 23 - BODY/EX-

TERIOR/BELLY PAN - INSTALLATION).

34. Road test vehicle.

SPECIFICATIONS

6.1L ENGINE

GENERAL DESCRIPTION

DESCRIPTION

SPECIFICATION

Engine Type

90° V-8 OHV

Displacement

6.1 Liters

370 ( Cubic Inches)

Bore

103 mm (4.055 in.)

Stroke

90.9 mm (3.58 in.)

Compression Ratio

10.3:1

Firing Order

1-8-4-3-6-5-7-2

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2473

DESCRIPTION

SPECIFICATION

Lubrication

Pressure Feed - Full Flow

Filtration

Cooling System

Liquid Cooled - Forced

Circulation

Cylinder Block

Cast Iron

Cylinder Head

Aluminum

Crankshaft

Forged Steel

Camshaft

Hollow Assembled Camshaft

Pistons

Aluminum Alloy

Connecting Rods

Powdered Metal

CYLINDER BLOCK

DESCRIPTION

SPECIFICATION

Metric

Standard

Cylinder Bore Diameter

103 mm

4.055 in.

Out of Round (MAX)

0.008 mm

0003 in.

Taper (MAX)

0.0127 mm

0.0005 in.

Lifter Bore Diameter

21.45 - 21.425 mm

0.8444 - 0.8435 in.

PISTONS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance

0.0245 - 0.0515 mm

0.00096 - 0.0020 in.

Measured at 38.0 mm ( 1.5 in.)

Below Deck

Ring Groove Diameter

Groove #1

93.1 - 93.4 mm

3.665 - 3.677 in.

Groove #2

91.6 - 91.8 mm

3.606 - 3.614 in.

Weight

435 grams

15.34 oz

Piston Length

54.70 - 55.30

2.153 - 2.177 in.

Ring Groove Width

No. 1

1.51 - 1.54 mm

0.0594 - 0.0606 in

No. 2

1.51 - 1.53 mm

0.0594 - 0.0602 in.

No. 3

3.030 - 3.055 mm

0.1192 - 0.1202 in.

PISTON PINS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance In Piston

0.006 - 0.015 mm

0.00023 - 0.00059 in.

Diameter

25.0 - 25.003 mm

0.9843 - 0.9844 in.

Length

64.785 - 65.215 mm

2.551 - 2.568 in.

9 - 2474

ENGINE - 6.1L SERVICE INFORMATION

LX

PISTON RINGS

DESCRIPTION

SPECIFICATION

Metric

Standard

Ring Gap

Top Compression Ring

0.30 - 0.40 mm

0.0118 - 0.0157 in.

Second Compression Ring

0.35 - 0.60 mm

0.0137 - 0.0236 in.

Oil Control (Steel Rails)

0.20 - 0.71 mm

0.0079 - 0.028 in.

Side Clearance

Top Compression Ring

.02 - .068 mm

0.0007 - 0.0026 in.

Second Compression Ring

0.02 - 0.058 mm

0.0007 - 0.0022 in.

Oil Ring (Steel Ring)

.019 - .229 mm

.0007 - .0091 in.

Ring Width

Top Compression Ring

1.472 - 1.490 mm

0.0579 - 0.0586 in.

Second Compression Ring

1.472 - 1.490 mm

0.0579 - 0.0586 in.

Oil Ring (Steel Rails)

0.447 - 0.473 mm

0.0175 - 0.0186 in.

CONNECTING RODS

DESCRIPTION

SPECIFICATION

Metric

Standard

Piston Pin Bore Diameter

23.955 - 23.975 mm

0.9431 - 0.9438 in.

Side Clearance

0.10 - 0.35 mm

0.003 - 0.0137 in.

CRANKSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Main Bearing Journal Diameter

64.988 - 65.012 mm

2.5585 - 2.5595 in.

Bearing Clearance

0.023 - 0.051 mm

0.0009 - 0.002 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.003 mm

0.0001 in.

End Play

0.052 - 0.282 mm

0.002 - 0.011 in.

End Play (MAX)

0.282 mm

0.011 in.

Connecting Rod Journal Diameter

53.992 - 54.008 mm

2.125 - 2.126 in.

Bearing Clearance

0.020 - 0.074 mm

0.0007 - 0.0029 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.003 mm

0.0001 in.
