INSTALLATION - ENGINE

1. Install engine lift fixture (2) Special tool # 8984 and

8984–UPD (4).

2. Position the engine in the engine compartment.

3. Lower engine into compartment and align engine

with transmission.

4. Mate engine and transmission and install two trans-

mission to engine block mounting bolts finger tight.

5. Lower engine assembly until engine mount studs

rest in frame perches.

6. Install remaining transmission to engine block

mounting bolts (1, 2)and tighten.

7. Install and tighten engine mount to frame nuts.

9 - 2468

ENGINE - 6.1L SERVICE INFORMATION

LX

8. Install drive plate to torque converter bolts (1).

9. Install the torque convertor access cover (1).

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2469

10. Install the starter (1) and heat shield (4) and con-

nect the starter wires (Refer to 8 - ELECTRICAL/
STARTING/STARTER MOTOR - INSTALLATION).

11. Install exhaust pipe to manifold.

12. Lower the vehicle.

13. Remove engine lift fixture (2), special tool # 8984

and 8984–UPD (4).

14. Connect the fuel supply line (Refer to 14 - FUEL

SYSTEM/FUEL

DELIVERY/QUICK

CONNECT

FITTING - STANDARD PROCEDURE).

15. Reinstall the power steering pump.

9 - 2470

ENGINE - 6.1L SERVICE INFORMATION

LX

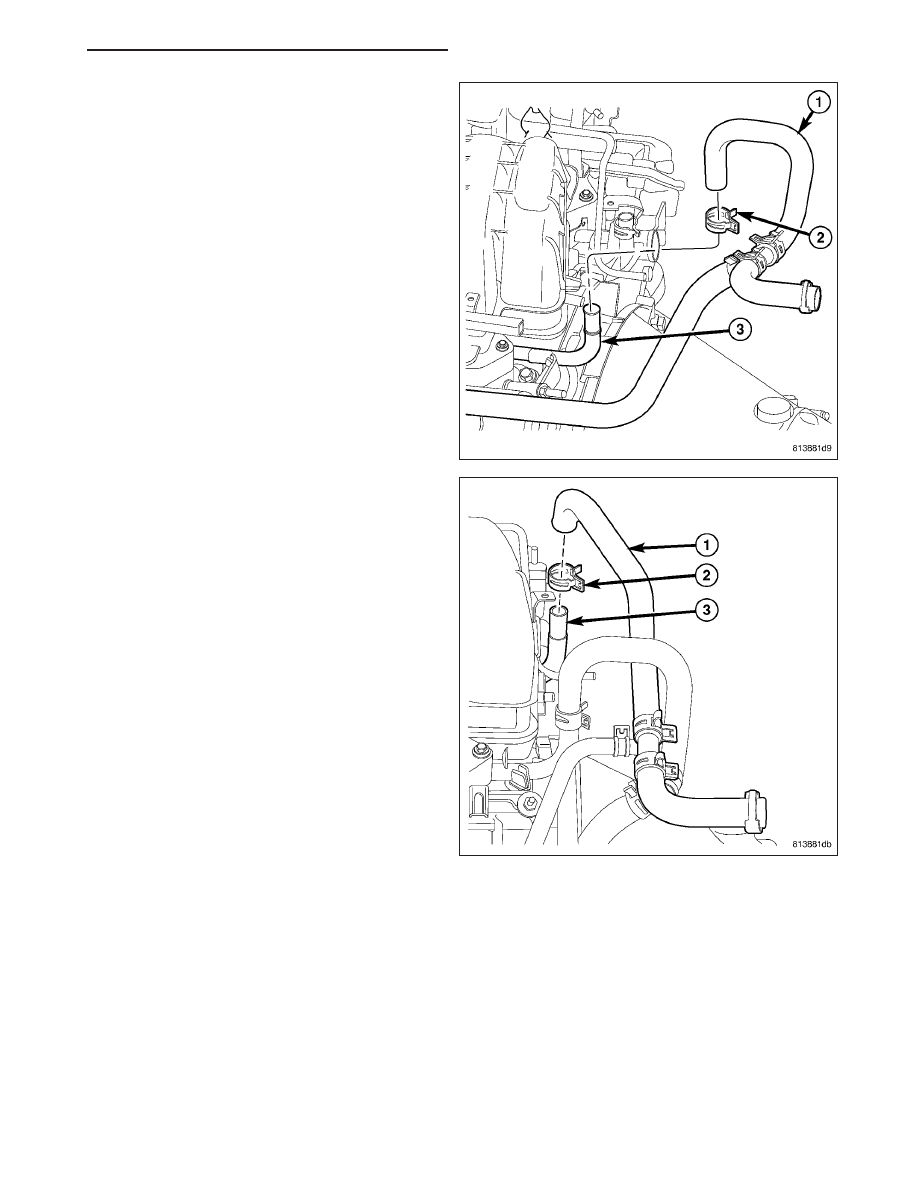

16. Connect the heater hoses(1, 1,).

17. Reconnect the ground wires to the rear of each

cylinder head.

18. Install the intake manifold. (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

LX
