INSTALLATION

UPPER INTAKE MANIFOLD

1. Clean and inspect gasket sealing surfaces.

2. Position new gasket.

3. Install the upper intake manifold insulator foam.

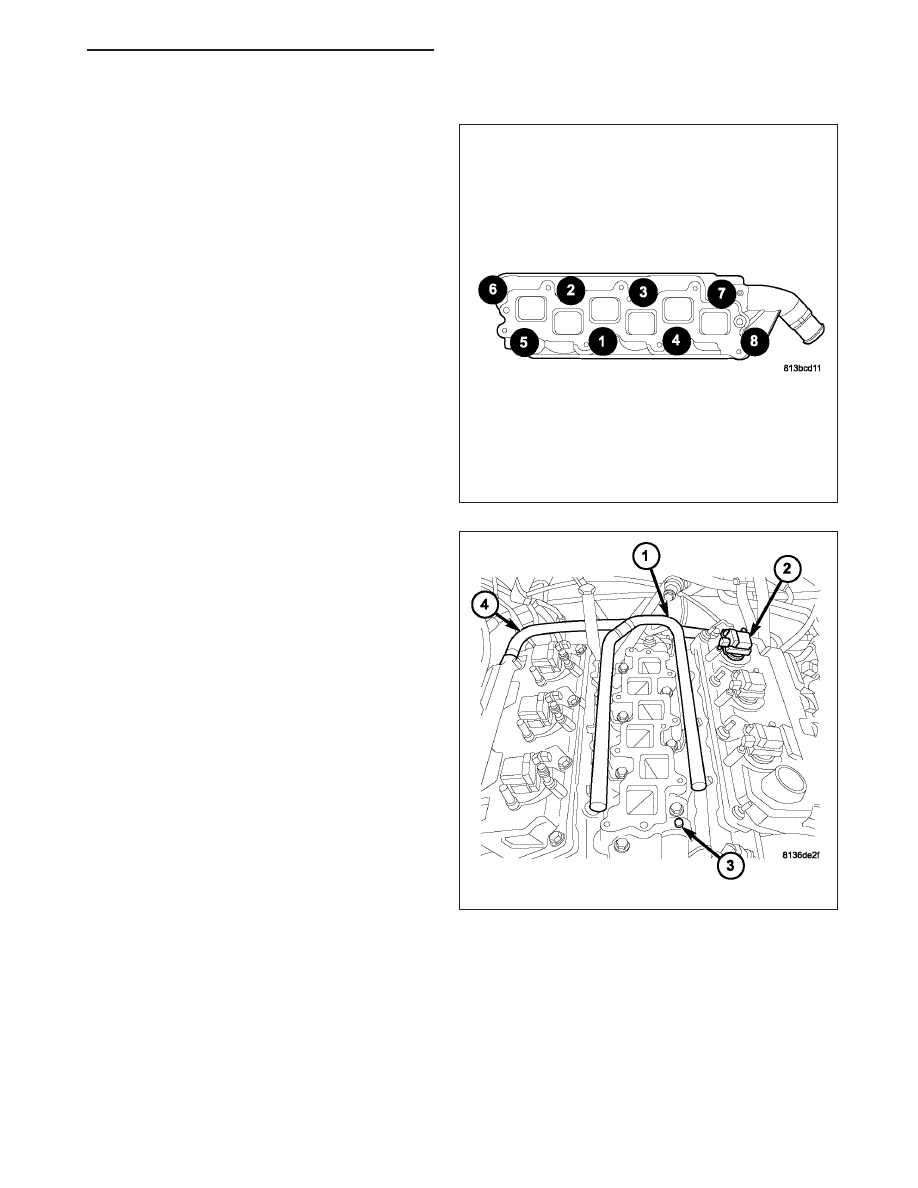

4. Install the upper intake manifold. Tighten bolts to

12 N·m (105 in.lbs.) starting in the center working
outward in a cross sequence pattern.

5. Install the right manifold support brackets. Tighten

fasteners to 12 N·m (105 in.lbs.).

6. Install the throttle bracket. Tighten fasteners to 12

N·m (105 in.lbs.) at the throttle body and 28N·m
(259 in.lbs.) at the cylinder head.

9 - 2260

ENGINE - 3.5L - SERVICE INFORMATION

LX

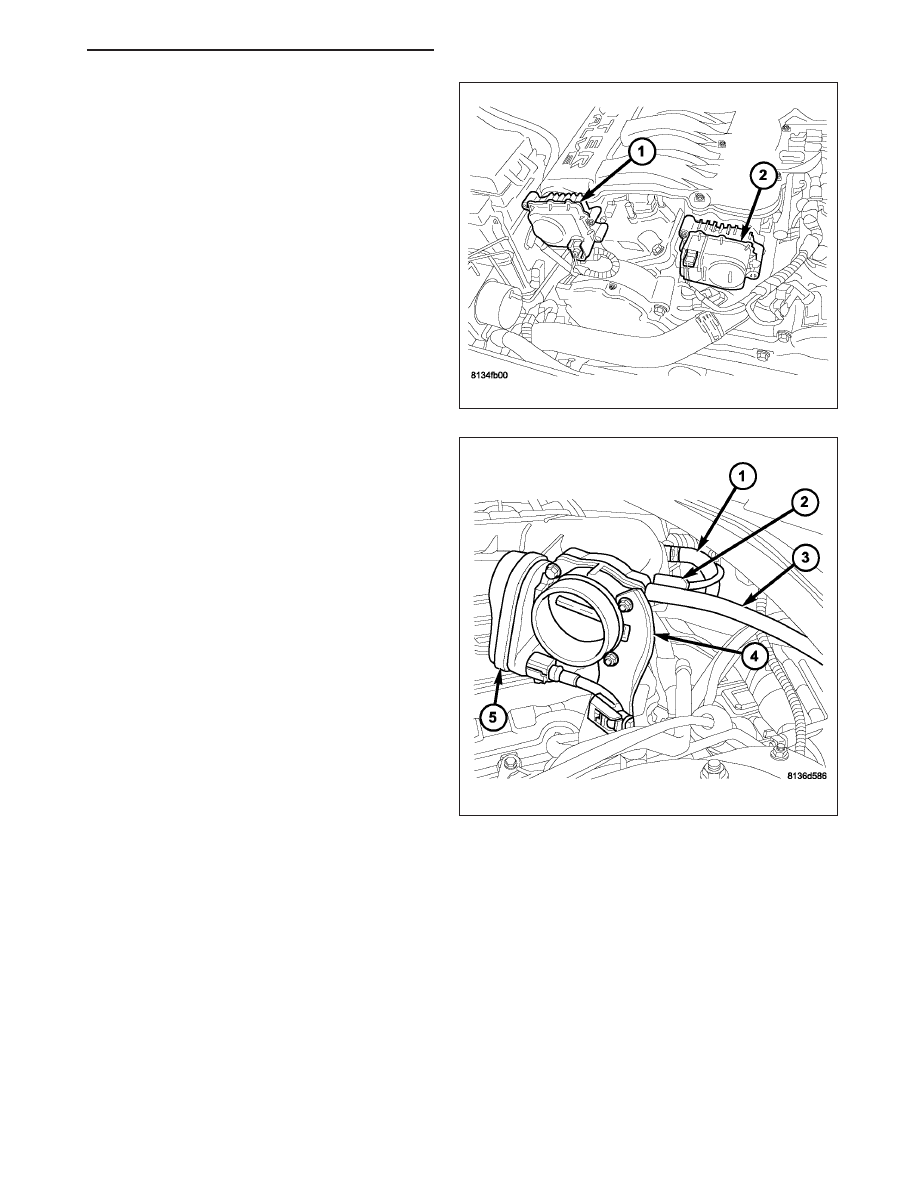

7. Connect the manifold tuning valve and short runner

valve electrical connectors.

8. Connect the electronic throttle control harness con-

nector.

9. Connect the engine electrical connectors to the

intake manifold.

10. Connect the EGR tube, PCV, Purge and power

brake

booster

vacuum

hoses

to

the

intake

manifold.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2261

11. Connect the MAP sensor harness connector.

12. Install the inlet hose and connect the IAT sensor

harness connector.

13. Connect negative battery cable.

9 - 2262

ENGINE - 3.5L - SERVICE INFORMATION

LX

LOWER INTAKE MANIFOLD

1. Clean all sealing surfaces.

2. Position new gaskets and intake manifold on cylin-

der head surfaces.

3. Install intake manifold bolts and gradually tighten in

sequence shown until a torque of 28 N·m (250 in.
lbs.) is obtained.

4. Install fuel rail and injectors as an assembly, (Refer

to 14 - FUEL SYSTEM/FUEL INJECTION/FUEL
INJECTOR - INSTALLATION).

5. Connect fuel supply hose to fuel rail. (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL LINES -
STANDARD PROCEDURE)

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2263
