MANIFOLD - INTAKE

REMOVAL

UPPER INTAKE MANIFOLD

1. Disconnect negative battery cable.

2. Disconnect the IAT sensor electrical connector.

3. Remove air inlet hose from the throttle body.

4. Disconnect the MAP sensor electrical connector.

9 - 2256

ENGINE - 3.5L - SERVICE INFORMATION

LX

5. Separate the engine electrical harness connectors

from the intake manifold.

6. Disconnect the EGR tube, PCV, Purge and power

brake booster vacuum hoses from the upper intake
manifold.

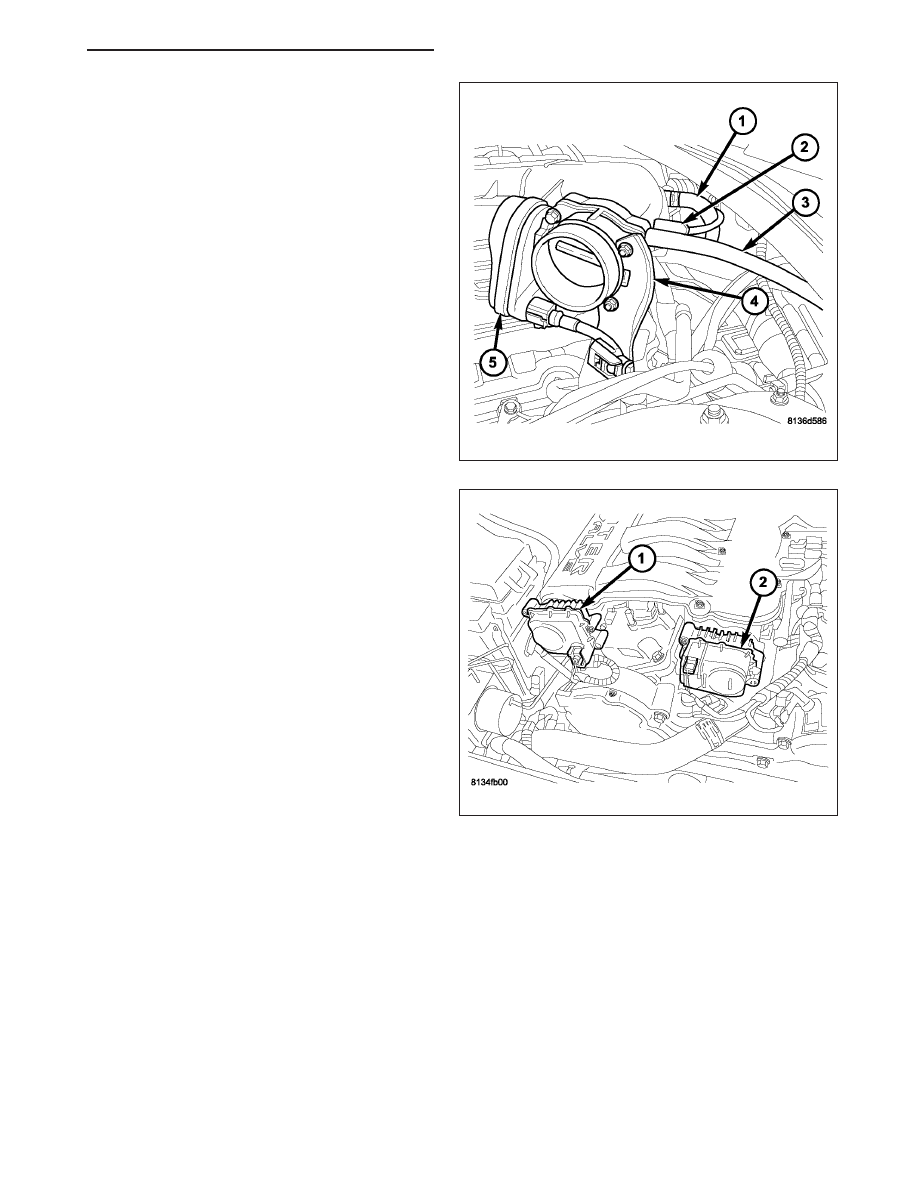

7. Disconnect the electronic throttle control electrical

connector.

8. Remove the throttle bracket (4) fasteners from the

throttle body and cylinder head.

9. Disconnect electrical connectors from the Manifold

Tuning Valve (MTV) and Short Runner Valve.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2257

10. Remove

the

right

intake

manifold

support

brackets.

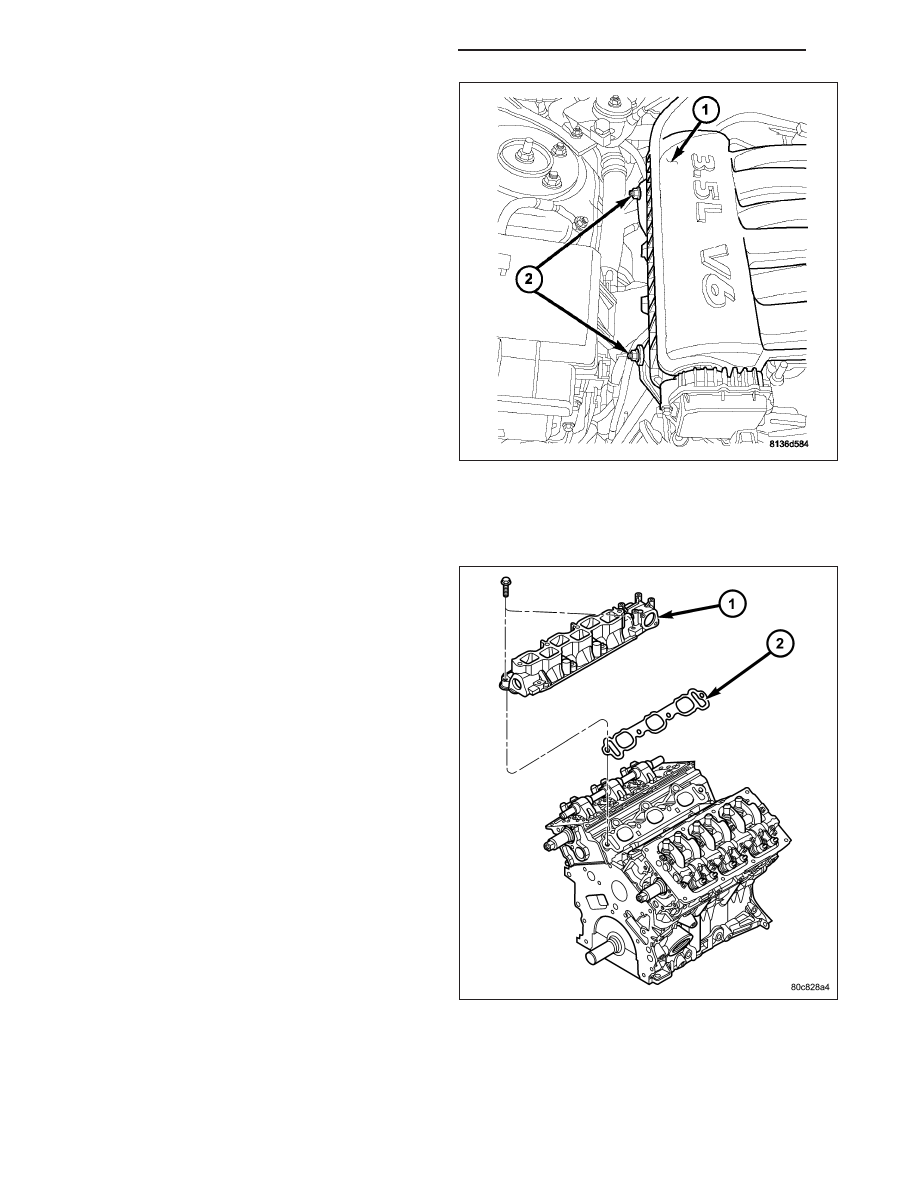

11. Remove the upper intake manifold retaining bolts, insulation foam pad and manifold. Clean all gasket sealing

surfaces.

LOWER INTAKE MANIFOLD

1. Perform fuel pressure release procedure. (Refer to

14 - FUEL SYSTEM/FUEL DELIVERY - STAN-
DARD PROCEDURE)

2. Drain the cooling system (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

3. Disconnect the upper radiator hose from the ther-

mostat housing.

4. Remove the upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL).

5. Reposition

power

steering

fluid

reservoir

and

bracket.

6. Disconnect the electrical connectors to fuel injec-

tors and coolant temperature sensor.

9 - 2258

ENGINE - 3.5L - SERVICE INFORMATION

LX

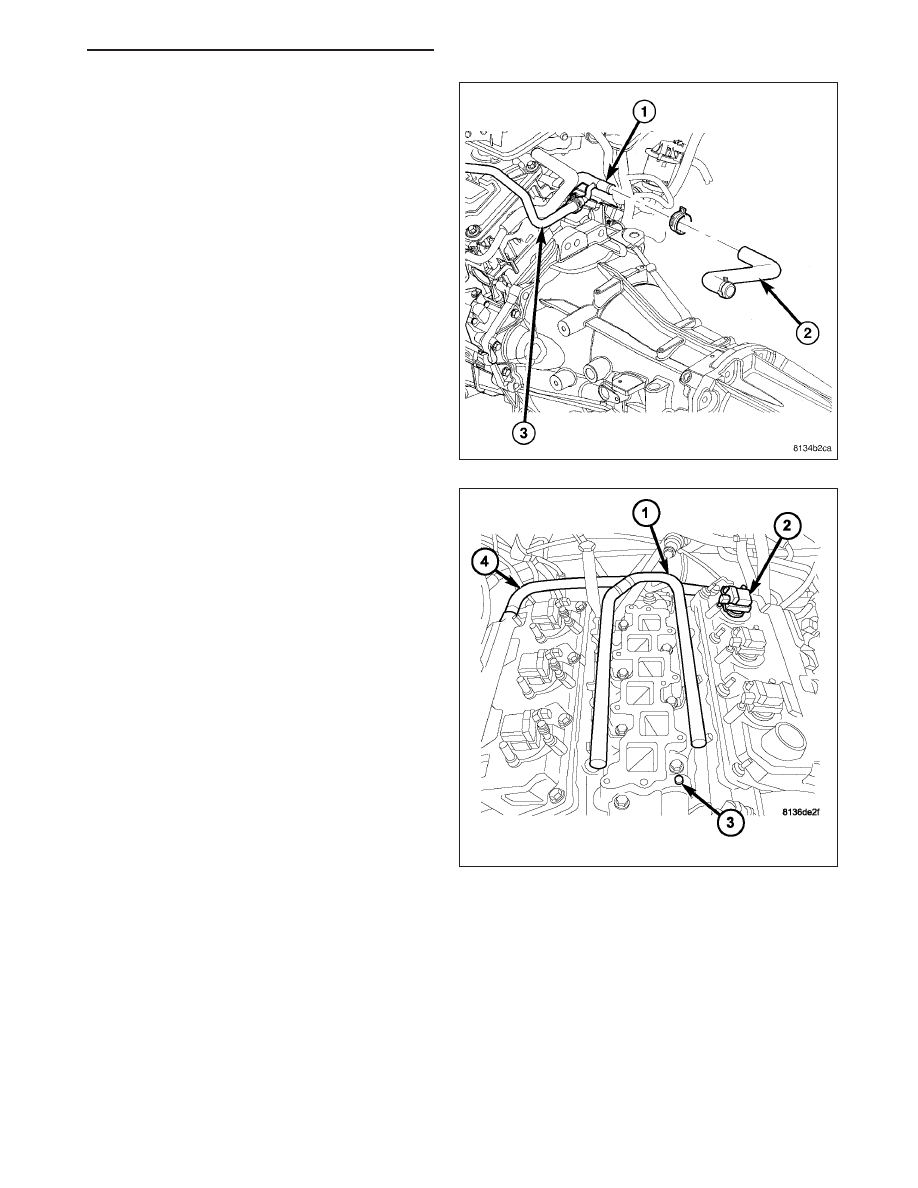

7. Disconnect heater hose from the rear intake mani-

fold.

8. Disconnect the coolant container hose at the rear

intake manifold.

9. Disconnect the fuel supply hose from fuel rail

(Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/
FUEL LINES - STANDARD PROCEDURE).

10. Remove the bolts attaching fuel rail.

11. Remove fuel rail and injectors as an assembly.

12. Remove bolts attaching lower intake and remove

intake manifold.
