11. Install the cylinder head(s) (Refer to 9 - ENGINE/CYLINDER HEAD - INSTALLATION)

12. Install the oil pan. (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION.)

9 - 2212

ENGINE - 3.5L - SERVICE INFORMATION

LX

RING - PISTON

DESCRIPTION

The piston rings include a moly-filled top ring with a
symmetric barrel face. The intermediate piston ring is
of the standard chrome design OR Micro-Napier
design. The Micro-Napier design has a reduced “hook”
on the running face, removes the need for chroming
and improves oil economy. The oil control package
consists of two steel rails and an expander spacer.

STANDARD PROCEDURE

PISTON RING FITTING

1. Wipe cylinder bore clean. Insert ring and push

down with piston to ensure it is square in bore. The
ring gap measurement must be made with the ring
positioning at least 12 mm (0.50 in.) from bottom of
cylinder bore. Check gap with feeler gauge. For
clearance specifications, (Refer to 9 - ENGINE -
SPECIFICATIONS).

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2213

2. Check piston ring to groove clearance:. For clear-

ance specifications, (Refer to 9 - ENGINE -
SPECIFICATIONS).

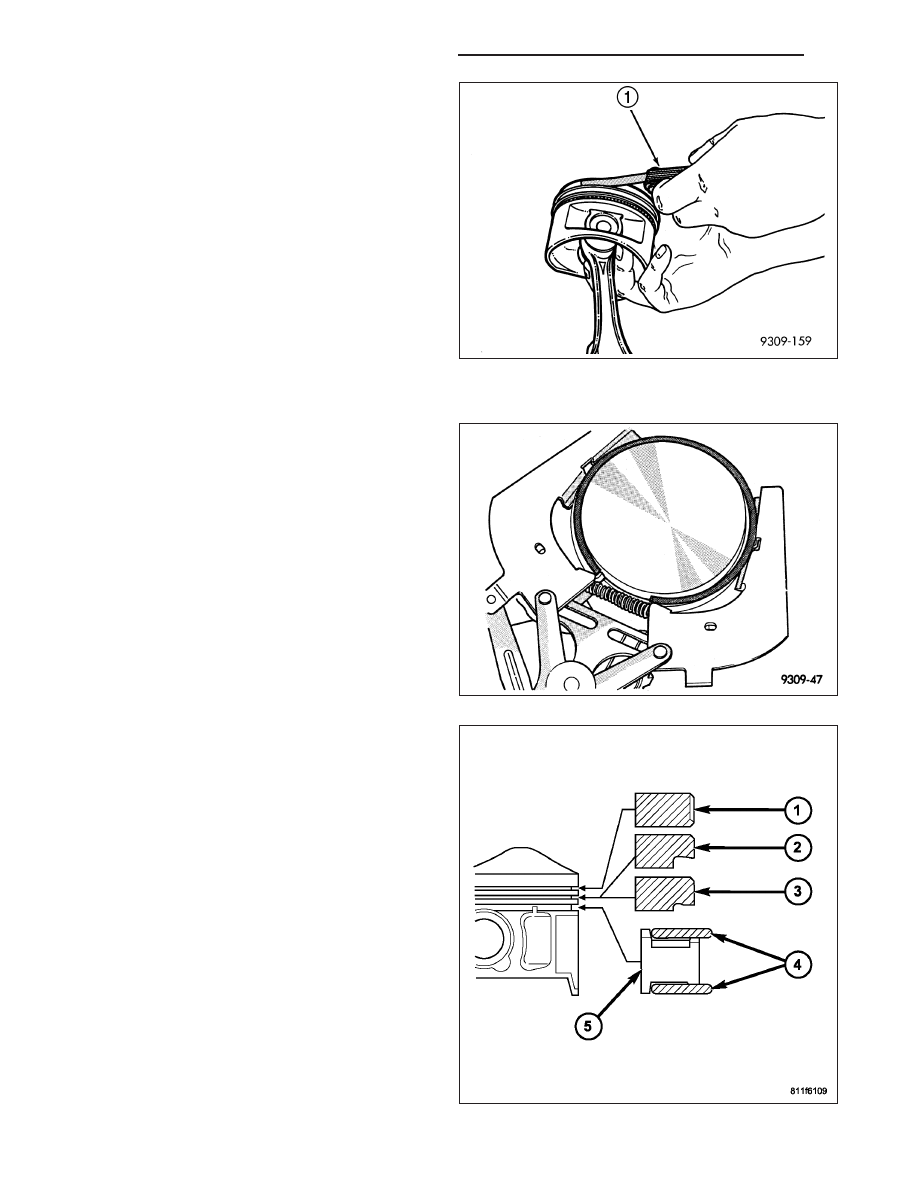

REMOVAL

1. Remove piston and connecting rod. (Refer to 9 -

ENGINE/ENGINE BLOCK/PISTON & CONNECT-
ING ROD - REMOVAL)

2. Remove No. 1 and No.2 piston rings from piston

using a ring expander tool.

3. Remove upper oil control ring side rail.

4. Remove lower oil control ring side rail.

5. Remove oil control ring expander

9 - 2214

ENGINE - 3.5L - SERVICE INFORMATION

LX

INSTALLATION

1. Measure clearance of piston rings to the cylinder

bore and piston. (Refer to 9 - ENGINE/ENGINE
BLOCK/PISTON RINGS - STANDARD PROCE-
DURE)

The No. 1 and No. 2 piston rings have a different
cross section. Insure that which ever design No. 2 ring
is installed, it is installed with manufacturers I.D. mark
(dot) facing up, towards top of the piston (Refer to 9 -
ENGINE/ENGINE

BLOCK/PISTON

RINGS

-

DESCRIPTION).

CAUTION: Install piston rings in the following
order:

•

Oil ring expander.

•

Lower oil control ring side rail.

•

Upper oil control ring side rail.

•

No. 2 Intermediate piston ring.

•

No. 1 Upper piston ring.

2. Install the side rail by placing one end between the

piston ring groove and the spacer. Hold end firmly
and press down the portion to be installed until
side rail is in position. Do not use a piston ring
expander tool during this step.

3. Install lower side rail first and then the upper side

rail.

The No. 1 and No. 2 piston rings have a different
cross section. Insure that which ever design No. 2 ring
is installed, it is installed with manufacturers I.D. mark
(dot) facing up, towards top of the piston (Refer to 9 -
ENGINE/ENGINE

BLOCK/PISTON

RINGS

-

DESCRIPTION).

4. Install No. 2 piston ring and then No. 1 piston ring.
