WARNING: Main bearing caps are not interchange-
able and should be paint marked or scribed before
removal to insure correct assembly. DO NOT use a
metal stamp to mark the bearing caps.

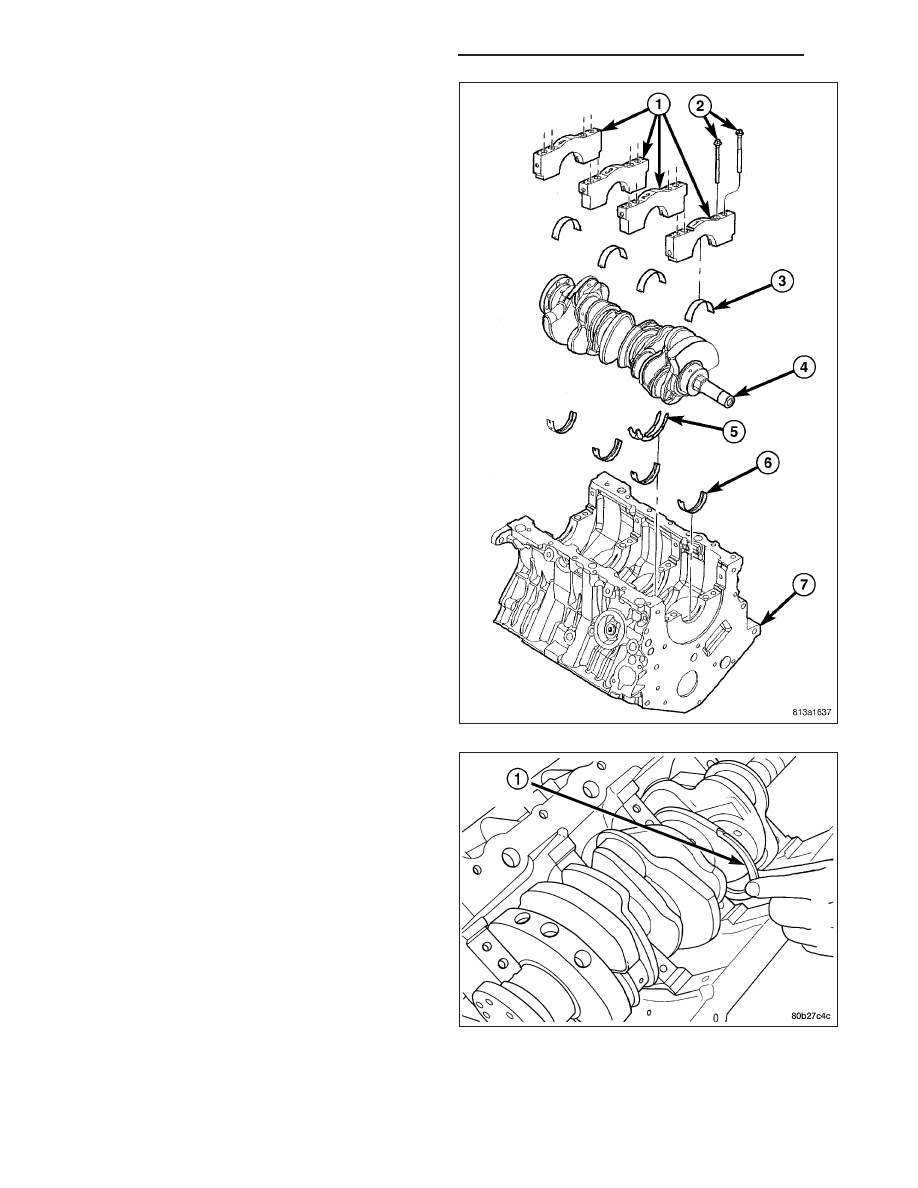

11. Remove main bearing caps (1). Main bearing

caps (1) are not interchangeable and are marked
to insure correct assembly.

12. Remove crankshaft (4) from cylinder block (7).

NOTE: Before installing crankshaft, refer to Fitting
Main Bearings and Installation of Connecting Rod
Bearings. (Refer to 9 - ENGINE/ENGINE BLOCK/
CRANKSHAFT

MAIN

BEARINGS

-

STANDARD

PROCEDURE)

(Refer

to

9

-

ENGINE/ENGINE

BLOCK/CONNECTING ROD BEARINGS - STAN-
DARD PROCEDURE)

9 - 2192

ENGINE - 3.5L - SERVICE INFORMATION

LX

INSPECTION

The crankshaft journals should be checked for excessive wear, taper and scoring. Limits of taper on any crankshaft
journals should be held to 0.010 mm (0.0004 in.). Limits for journal roundness should be 0.008 mm (0.0003 in.).
Journal grinding should not exceed 0.254 mm (0.010 in.) under the standard journal diameter. DO NOT grind thrust
faces of Number 2 main bearing. DO NOT nick crank pin or bearing fillets. After grinding, remove rough edges from
crankshaft oil holes and clean out all passages. Crank journals must be polished smooth 0.10 micron ra.

CAUTION: With a forged steel crankshaft it is important that the final paper or cloth polish after any journal
regrind be in the same direction as normal rotation in the engine.

INSTALLATION

CAUTION: Main bearings are select fit (Refer to 9 -
ENGINE/ENGINE

BLOCK/CRANKSHAFT

MAIN

BEARINGS - STANDARD PROCEDURE) for proper
bearing size selection.

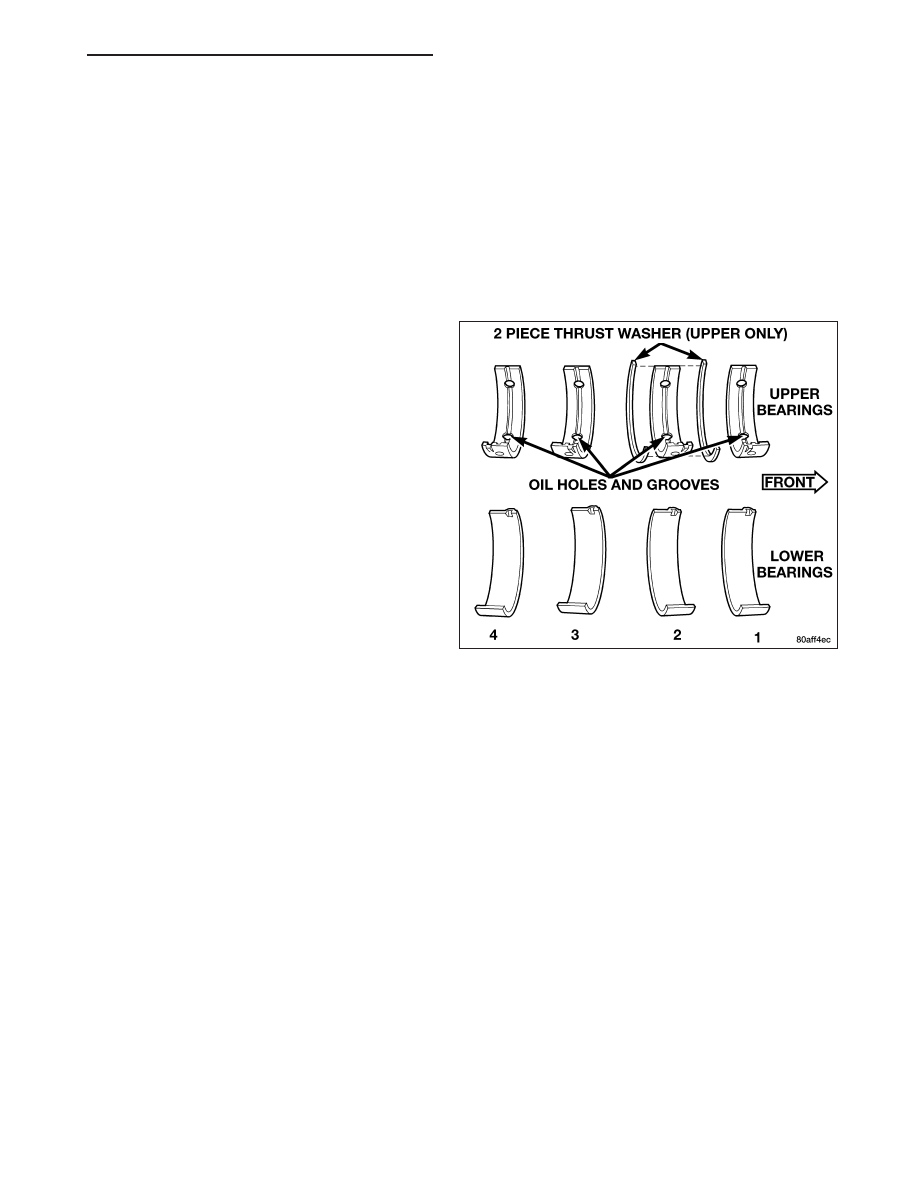

1. Install crankshaft upper main bearings in cylinder

block. Ensure oil holes in bearings line up with oil
holes in cylinder block. (Refer to 9 - ENGINE/EN-
GINE BLOCK/CRANKSHAFT MAIN BEARINGS -
STANDARD PROCEDURE)

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2193

NOTE: Care must be taken not to damage the jour-
nals or bearings during crankshaft installation.

2. Install the crankshaft (4) to cylinder block (7)

3. Move crankshaft forward to limit of travel. Lubricate

and install the front thrust washer (1) by rolling the
washer (1) onto the machined shelf between the
No. 2 upper main bulk head and crankshaft thrust
surface.

4. Move crankshaft rearward to limit of travel. Lubri-

cate and install the rear thrust washer by rolling the
washer onto the machined shelf between the No. 2
upper

main

bulk

head

and

crankshaft

thrust

surface.

9 - 2194

ENGINE - 3.5L - SERVICE INFORMATION

LX

5. Install lower main bearings (3) into main bearing

caps (1).

6. Lubricate lower main bearings (3) with clean

engine oil.

NOTE: Lubricate main bearing cap bolts (2) with
engine oil before installation.

7. Install each main cap (1) and tighten bolts finger

tight.

The main bearing cap bolts (2) must be tightened in
the proper sequence. First the inner main cap bolts
(2), secondly the windage tray bolts, lastly the main
cap tie (horizontal) bolts (6).

8. Install the inside main bearing cap bolts (2) and

tighten to 20 N·m + 1/4 turn (15 ft. lbs. + 1/4 turn).

9. Measure

crankshaft

end

play.

(Refer

to

9

-

ENGINE/ENGINE BLOCK/CRANKSHAFT - STAN-
DARD PROCEDURE)

10. Install connecting rods and measure side clear-

ance. (Refer to 9 - ENGINE/ENGINE BLOCK/
CONNECTING ROD BEARINGS - STANDARD
PROCEDURE)

11. Install windage tray. Lubricate bolts with engine oil

and tighten to 27 N·m + 1/4 turn (20 ft. lbs. + 1/4
turn).

12. Install the main cap tie (horizontal) bolts and

tighten to 28 N·m (250 in. lbs.).

13. Install rear crankshaft oil seal retainer and oil seal

(Refer to 9 - ENGINE/ENGINE BLOCK/CRANK-
SHAFT REAR OIL SEAL RETAINER - INSTALLA-
TION)

and

(Refer

to

9

-

ENGINE/ENGINE

BLOCK/CRANKSHAFT OIL SEAL -

REAR

-

INSTALLATION)

14. Install oil pump assembly (Refer to 9 - ENGINE/

LUBRICATION/OIL PUMP - INSTALLATION).

15. Install dowel pin in crankshaft (Refer to 9 -

ENGINE/ENGINE

BLOCK/CRANKSHAFT

OIL

SEAL - FRONT - INSTALLATION).

16. Install crankshaft sprocket (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

17. Install timing belt and tensioner (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - INSTALLATION).
