8. Remove caliper mounting bolts (1).

9. Remove brake caliper (2) with pads from knuckle

(3) and brake rotor (3).

10. If brake pads need to be removed from caliper,

(Refer to 5 - BRAKES/HYDRAULIC/MECHANI-
CAL/BRAKE PADS/SHOES - REMOVAL).

NOTE: These calipers are not serviceable. Do not attempt disassembly.

INSTALLATION

CAUTION: Always inspect brake pads before installing disc brake caliper and replace as necessary. (Refer
to 5 - BRAKES/HYDRAULIC/MECHANICAL/BRAKE PADS/SHOES - INSPECTION)

1. Completely retract caliper pistons back into bores of caliper. Use hand pressure or a C-clamp may also be used

to retract pistons, first placing a wood block or used brake pad (not to be reused) over pistons before installing
C-clamp to avoid damaging piston.

2. If brake pads need to be installed in caliper before installation, (Refer to 5 - BRAKES/HYDRAULIC/MECHANI-

CAL/BRAKE PADS/SHOES - INSTALLATION).

3. Slide caliper with pads (2) over brake rotor (3) and

align with knuckle (8).

4. Install caliper mounting bolts (1). Tighten bolts to

190 N·m (140 ft. lbs.) torque.

5 - 58

BRAKES - BASE

LX

5. Install banjo bolt (4) attaching brake hose (5) to

caliper (1). Install NEW washers (2, 3) on each
side of hose fitting as banjo bolt is placed through
banjo fitting. Thread banjo bolt into caliper and
tighten to 33 N·m (24 ft. lbs.) torque.

6. Install tire and wheel assembly (1). Tighten wheel

mounting nuts (3) to 150 N·m (110 ft. lbs.) torque.
(Refer to 22 - TIRES/WHEELS - INSTALLATION)

7. Lower vehicle.

8. Remove brake pedal holding tool.

9. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

LX

BRAKES - BASE

5 - 59

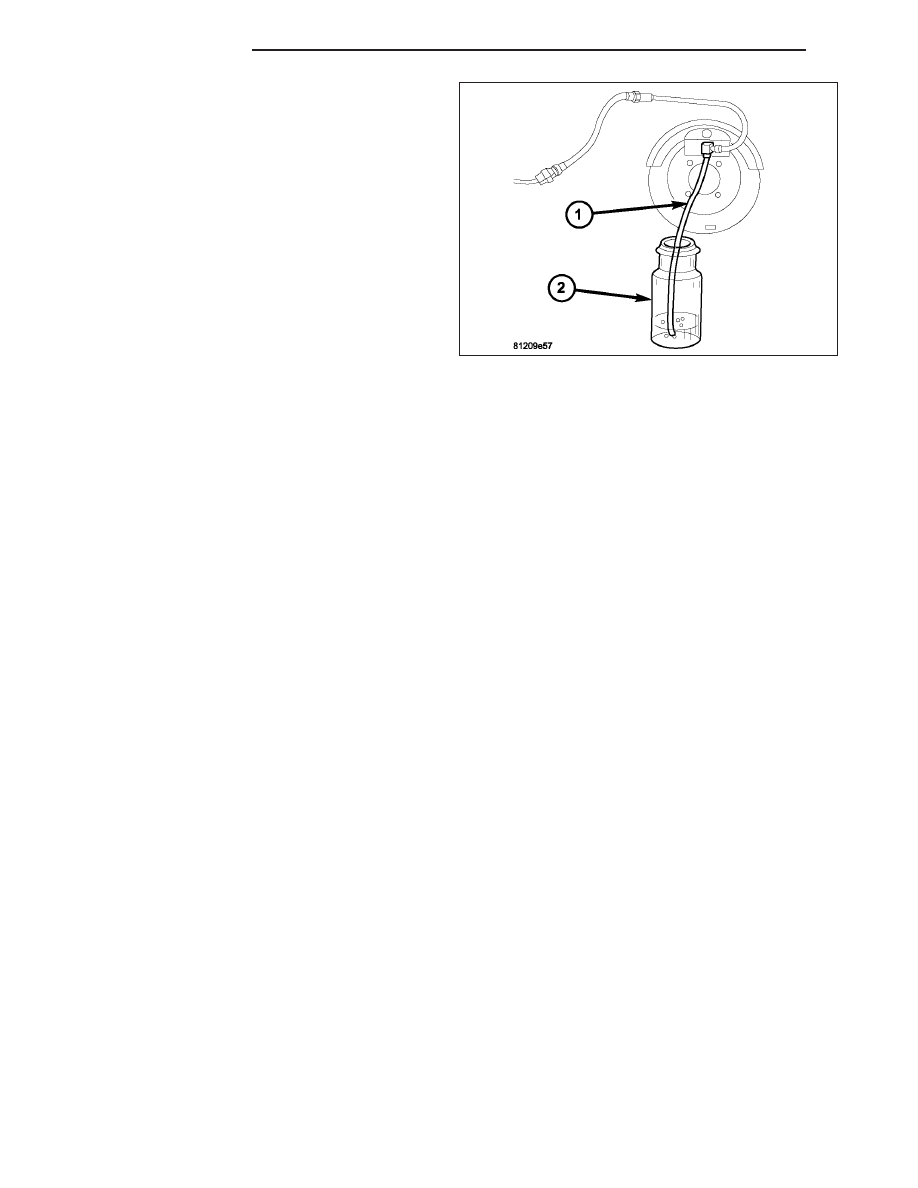

10. Bleed (1) base brake hydraulic system as neces-

sary. (Refer to 5 - BRAKES - STANDARD PRO-
CEDURE)

CAUTION: If NEW brake pads have been installed,
keep in mind that braking effectiveness might be
somewhat reduced during the first brake applica-
tions.

11. Road test vehicle making several stops to wear off

any foreign material on brakes and to seat brake
pads. If NEW brake pads are installed, they need
to be properly burnished. (Refer to 5 - BRAKES/
HYDRAULIC/MECHANICAL/BRAKE

PADS/

SHOES - STANDARD PROCEDURE)

5 - 60

BRAKES - BASE

LX

CALIPER - REAR DISC BRAKE

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Using a brake pedal holding tool, depress brake

pedal past its first inch of travel and hold it in this
position. Holding pedal in this position will isolate
master cylinder from hydraulic brake system and
will not allow brake fluid to drain out of brake fluid
reservoir while brake lines are open.

3. Raise and support vehicle. (Refer to LUBRICATION

&

MAINTENANCE/HOISTING

-

STANDARD

PROCEDURE)

4. Remove wheel mounting nuts (3), then tire and

wheel assembly (1).

LX

BRAKES - BASE

5 - 61
