CHAIN AND SPROCKETS-TIMING

REMOVAL

TIMING CHAIN

1. Disconnect negative battery (1) cable.

2. Drain cooling system (Refer to 7 - COOLING/EN-

GINE - STANDARD PROCEDURE).

3. Remove upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL).

4. Remove cylinder head covers, crankshaft vibration

damper, and timing chain cover (Refer to 9 -
ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL) (Refer to 9 - ENGINE/EN-
GINE BLOCK/VIBRATION DAMPER - REMOVAL)
(Refer to 9 - ENGINE/VALVE TIMING/TIMING
BELT / CHAIN COVER(S) - REMOVAL).

CAUTION: When aligning timing marks, always
rotate engine by turning the crankshaft. Failure to
do so will result in valve and/or piston damage.

5. Align crankshaft sprocket timing mark to mark on

oil pump housing (2). The mark on oil pump hous-
ing is 60° ATDC of #1 cylinder.

CAUTION: When the timing chain is removed and
the cylinder heads are still installed, DO NOT
rotate the camshafts or crankshaft without first
locating the proper crankshaft position. Failure to
do so will result in valve and/or piston damage.

9 - 2080

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

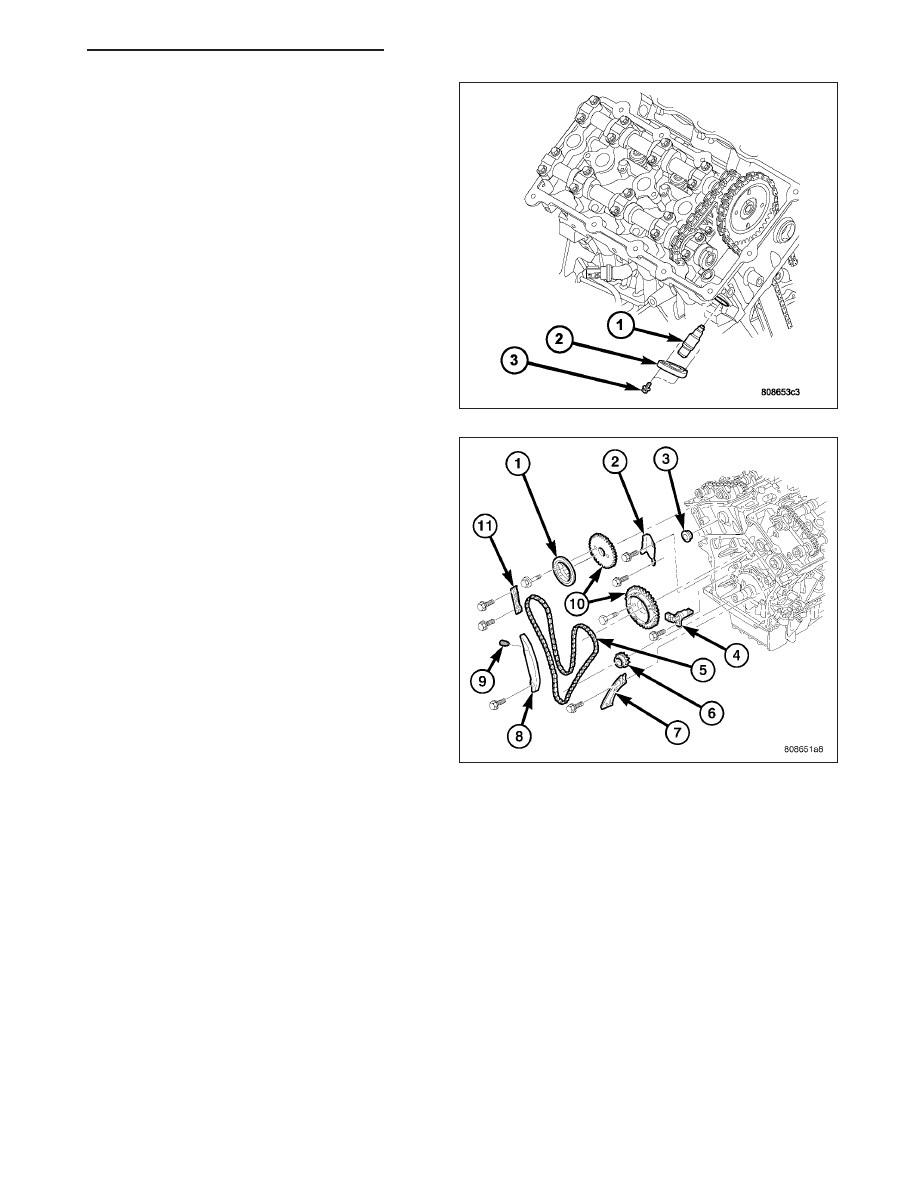

6. Remove primary timing chain tensioner retainer

cap (2) and tensioner (1) from right cylinder head.

7. Disconnect and remove camshaft position sensor

(4) from left cylinder head.

8. Remove timing chain guide access plugs (3) from

cylinder heads.

NOTE:

When

camshaft

sprocket

bolts

are

removed, the camshafts will rotate in a clockwise
direction.

9. Starting with the right camshaft sprocket, remove

the sprocket attaching bolts. Remove camshaft
damper (1) (if equipped) and sprocket.

10. Remove left side camshaft sprocket attaching

bolts and remove sprocket.

11. Remove lower chain guide (7) and tensioner arm

(8).

12. Remove the primary timing chain (5).

13. For removal of crankshaft sprocket (6), (Refer to 9

-

ENGINE/ENGINE

BLOCK/CRANKSHAFT

-

REMOVAL).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2081

CRANKSHAFT SPROCKET

1. Remove

primary

timing

chain

(Refer

to

9

-

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL).

CAUTION: Use care not to turn crankshaft while
removing

crankshaft

sprocket,

as

damage

to

valves and or pistons could occur.

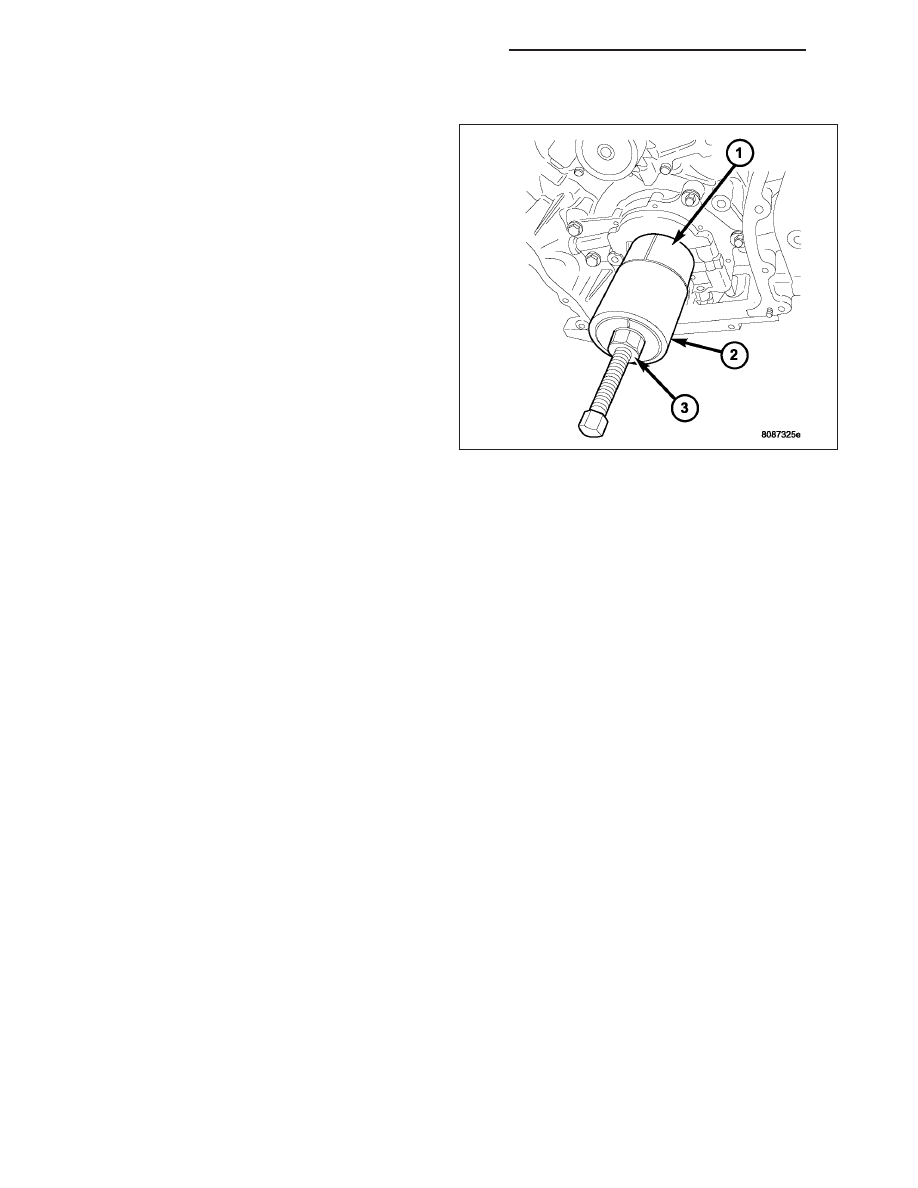

2. Remove crankshaft sprocket by first installing the

crankshaft damper bolt. Apply grease or equivalent
to damper bolt head and position Special Tools
5048-1(3), 5048-6 (2), and 8539 (1) on sprocket
and crankshaft nose. Remove sprocket using care
not to rotate the crankshaft.

9 - 2082

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

INSTALLATION

TIMING CHAIN

1. Inspect all sprockets (4),(9),(11) and chain guides (2),(5),(10). Replace if worn.

2. For crankshaft sprocket installation procedures (Refer to 9 - ENGINE/ENGINE BLOCK/CRANKSHAFT - INSTAL-

LATION).

3. If removed, install right and left side short chain guides (11). Tighten attaching bolts to 28 N·m (250 in. lbs.).

4. Align crankshaft sprocket timing mark to the mark on oil pump housing(3).

NOTE: Lubricate timing chain and guides with engine oil before installation.

5. Place left side primary chain sprocket onto the chain so that the timing mark is located in between the two

(plated) timing links (1).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2083
