MANIFOLD-EXHAUST

REMOVAL

LEFT EXHAUST MANIFOLD

1. Disconnect negative battery (1) cable located in

trunk.

2. Disconnect intake air temperature sensor connec-

tor.

3. Remove air cleaner housing assembly (3) (Refer to

9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER
HOUSING - REMOVAL).

4. Remove oil dipstick tube (4).

9 - 2068

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

5. Disconnect and remove oxygen sensor (2).

6. Remove upper heat shield (1) and lower heat

shield (4).

7. Raise vehicle on hoist.

8. Disconnect down stream oxygen sensor connector.

9. Remove exhaust pipe from manifold (Refer to 11 -

EXHAUST SYSTEM/CATALYTIC CONVERTER -
REMOVAL).

10. Remove exhaust manifold attaching bolts and

remove manifold.

RIGHT EXHAUST MANIFOLD

1. Disconnect negative battery (1) cable located in

trunk.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2069

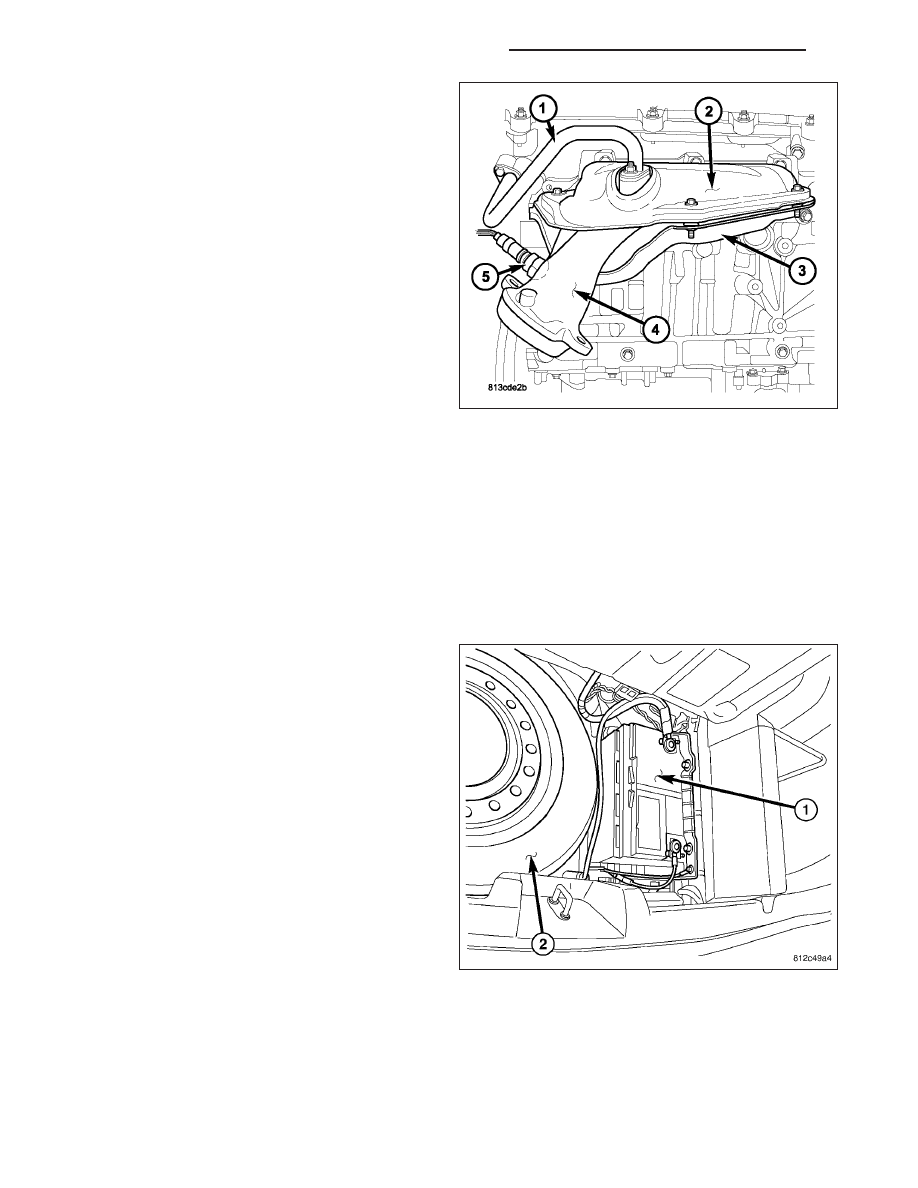

2. Disconnect and remove upstream oxygen sensor

(5).

3. Raise vehicle.

4. Remove EGR tube at EGR valve (1).

5. Remove EGR tube at manifold (4).

6. Disconnect down stream oxygen sensor electrical

connector.

7. Disconnect exhaust pipe from manifold (4) (Refer

to 11 - EXHAUST SYSTEM/CATALYTIC CON-
VERTER - REMOVAL).

8. Remove upper heat shield (2) and lower heat

shield (3).

9. Remove manifold attaching bolts and remove

manifold.

INSPECTION

1. Inspect exhaust manifolds for damage or cracks.

2. Check manifold flatness.

3. Inspect the exhaust manifold gasket for obvious discoloration or distortion.

4. Check distortion of the cylinder head mounting surface with a straightedge and thickness gauge.

INSTALLATION

LEFT EXHAUST MANIFOLD

1. Disconnect negative battery (1) cable.

9 - 2070

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

2. Raise vehicle on hoist.

3. Install exhaust manifold gasket (3) and manifold

(4). Tighten bolts starting at the center working out-
ward to 23 N·m (200 in. lbs.).

4. Instal manifold lower heat shield (6) and upper heat

shield (1). Tighten fasteners to 28 N·m (250 in.
lbs.).

5. Install exhaust pipes to manifolds (Refer to 11 -

EXHAUST SYSTEM/CATALYTIC CONVERTER -
INSTALLATION).

6. Connect down stream oxygen sensor connectors.

7. Lower vehicle.

8. Install oxygen sensor (2) and connect electrical

connector.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2071
