MANIFOLD-INTAKE

DIAGNOSIS AND TESTING

INTAKE MANIFOLD LEAKS

An intake manifold air leak is characterized by lower than normal manifold vacuum. Also, one or more cylinders may
not be functioning.

WARNING: Use extreme caution when the engine is operating. Do not stand in a direct line with the fan. Do
not put your hands near the pulleys, belts or the fan. Do not wear loose clothing.

1. Start the engine.

2. Spray a small stream of water (Spray Bottle) at the suspected leak area.

3. If engine RPM’S change, the area of the suspected leak has been found.

4. Repair as required.

STANDARD PROCEDURE - INTAKE MANIFOLD VACUUM PORT REPAIR

The composite intake manifold vacuum ports can be repaired. Although, if the manifold plenum chamber is dam-
aged or cracked, the manifold must be replaced.

To repair a broken or damaged vacuum nipple (port) on the composite intake manifold, perform the following pro-
cedure:

PARTS REQUIRED

TOOLS REQUIRED

Brass Nipple – 3/8

9

O.D. x 1/4

9

pipe thread (Speed

Control Port)

Pipe Tap – 1/4

9

- 18 NPT

Brass Nipple – 1/2

9

O.D. x 1/4

9

pipe thread (Brake

Booster Port)

Drill Bit – 7/16

9

File/Sand Paper

NOTE: While performing this procedure, avoid getting the manifold material residue into the plenum cham-
ber.

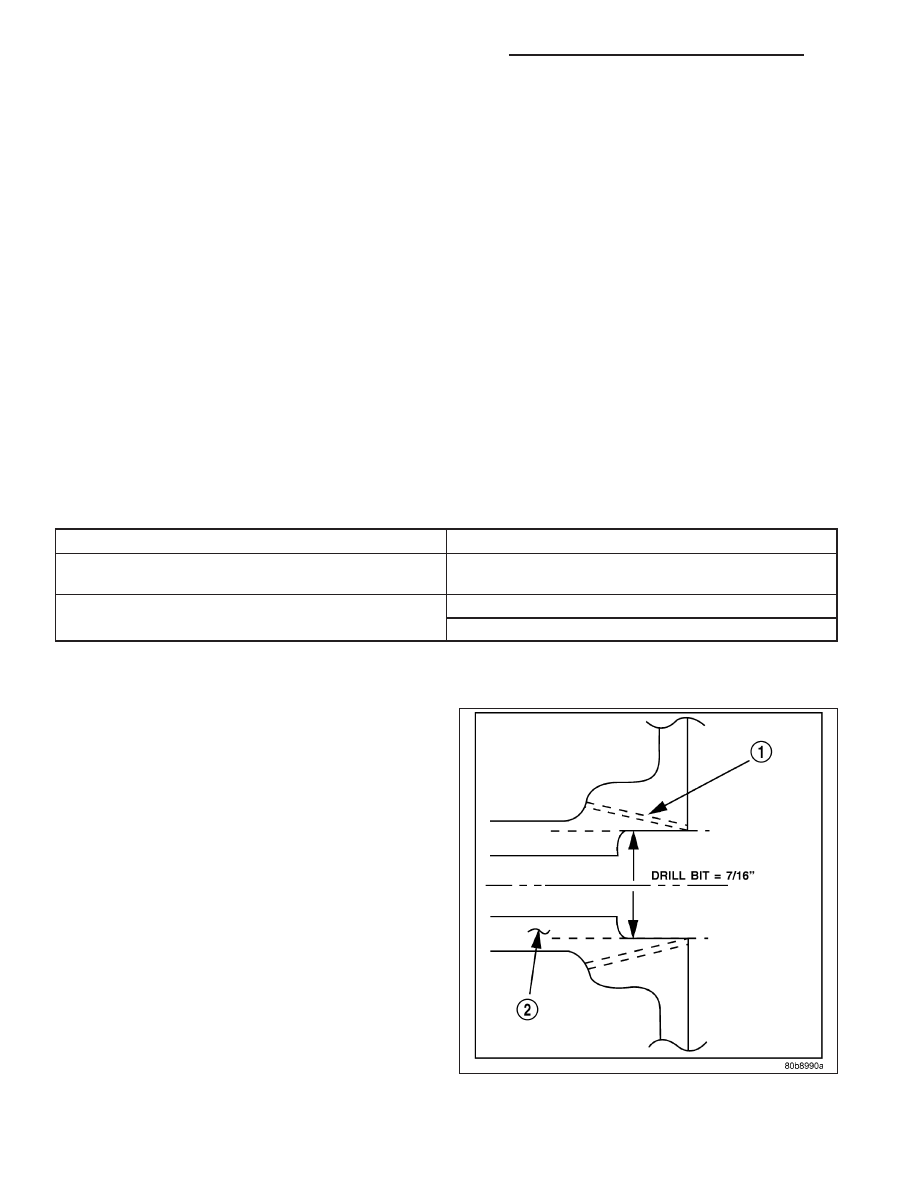

1. File or sand the remaining port back until a flat sur-

face is obtained (plane normal to nipple (port)
axis).

2. Drill out the nipple port (2) base using a 7/16” drill

bit.

3. Using a 1/4”–18 NPT pipe tap (1), cut internal

threads. Use caution to start tap in a axis same as
original nipple.

4. Apply Mopar

T

Thread Sealant to threads of repair

nipple(s).

5. Install repair nipple(s). Do not over torque repair

nipple(s).

9 - 2060

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

REMOVAL

INTAKE MANIFOLD UPPER

1. Disconnect negative battery (1) cable.

2. Remove throttle body air inlet hose and air cleaner

housing assembly (3) (Refer to 9 - ENGINE/AIR
INTAKE

SYSTEM/AIR

CLEANER

HOUSING

-

REMOVAL).

3. Disconnect electrical connectors from the following

components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Electronic Throttle Control

•

Manifold Tuning Valve

4. Disconnect Vapor Purge hose, Brake Booster hose,

Positive Crankcase Ventilation (PCV) hose.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2061

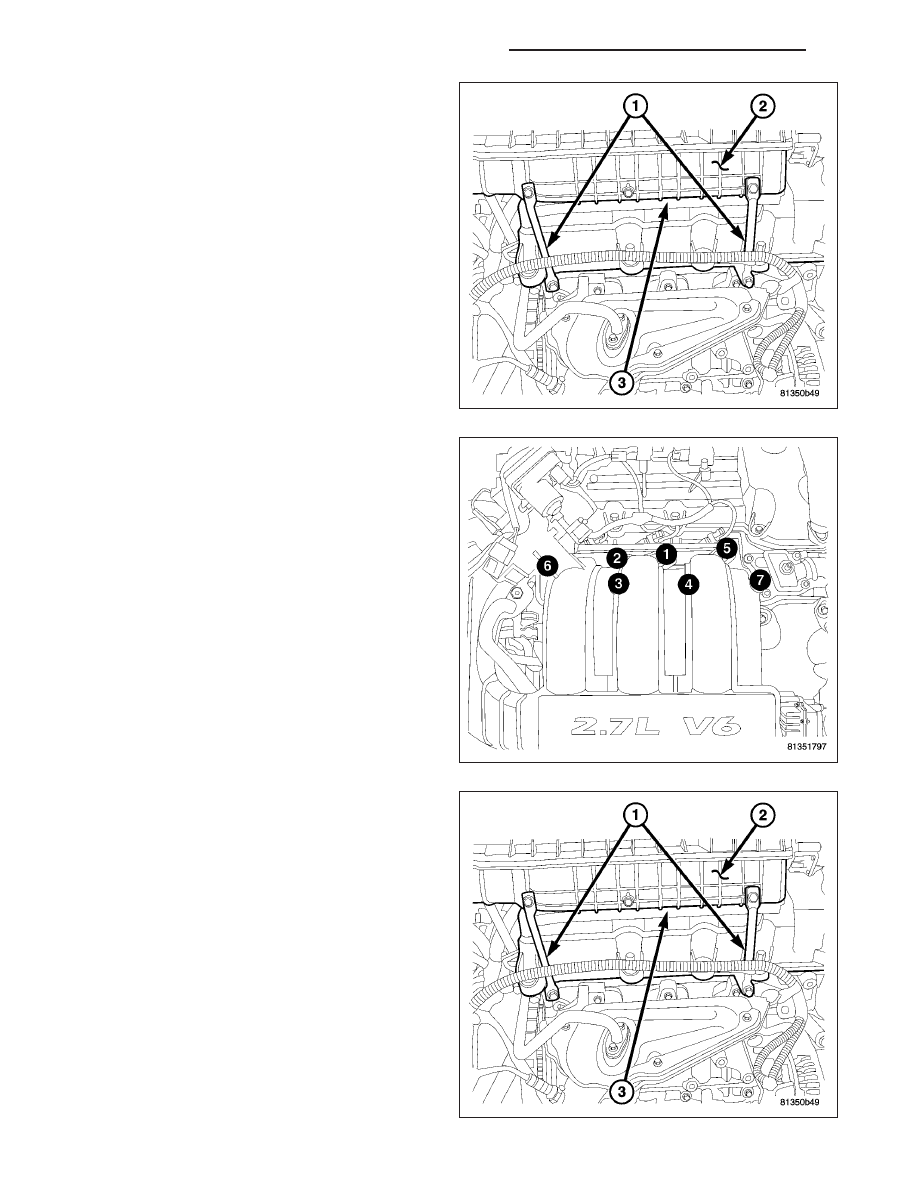

5. Remove manifold support brackets (1).

6. Remove manifold attaching bolts.

7. Remove upper manifold (2).

8. Remove foam insulator (3).

9. Inspect manifold (2) (Refer to 9 - ENGINE/MANI-

FOLDS/INTAKE MANIFOLD - INSPECTION).

9 - 2062

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

REMOVAL - INTAKE MANIFOLD LOWER

1. Release fuel system pressure (Refer to 14 - FUEL

SYSTEM/FUEL DELIVERY - STANDARD PROCE-
DURE).

2. Disconnect negative battery (1) cable located in

trunk.

3. Remove upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL).

4. Disconnect injector electrical connectors (2).

5. Disconnect fuel supply hose (1) from fuel rail

(Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/
FUEL LINES - STANDARD PROCEDURE).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2063
