5. Install lower splash shield (2) and retaining bolts

(1).

6. Lower vehicle.

7. Fill with correct grade of oil.

8. Connect negative battery (1) cable located in trunk.

9. Start engine and check for leaks.

9 - 2016

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

COLLAR-STRUCTURAL

REMOVAL

1. Disconnect negative battery (1) cable located in

trunk.

2. Raise vehicle on hoist.

3. Remove lower splash shield retaining bolts (1) and

splash shield (2).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2017

4. Remove transmission mount bolts (2).

5. Place a transmission jack under the transmission

pan and raise engine and transmission.

6. Remove bolts attaching structural collar to oil pan

(3) and transmission bell housing (4).

7. Move structural collar (1) to the right.

8. Remove structural collar (1) out towards the rear.

9 - 2018

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

INSTALLATION

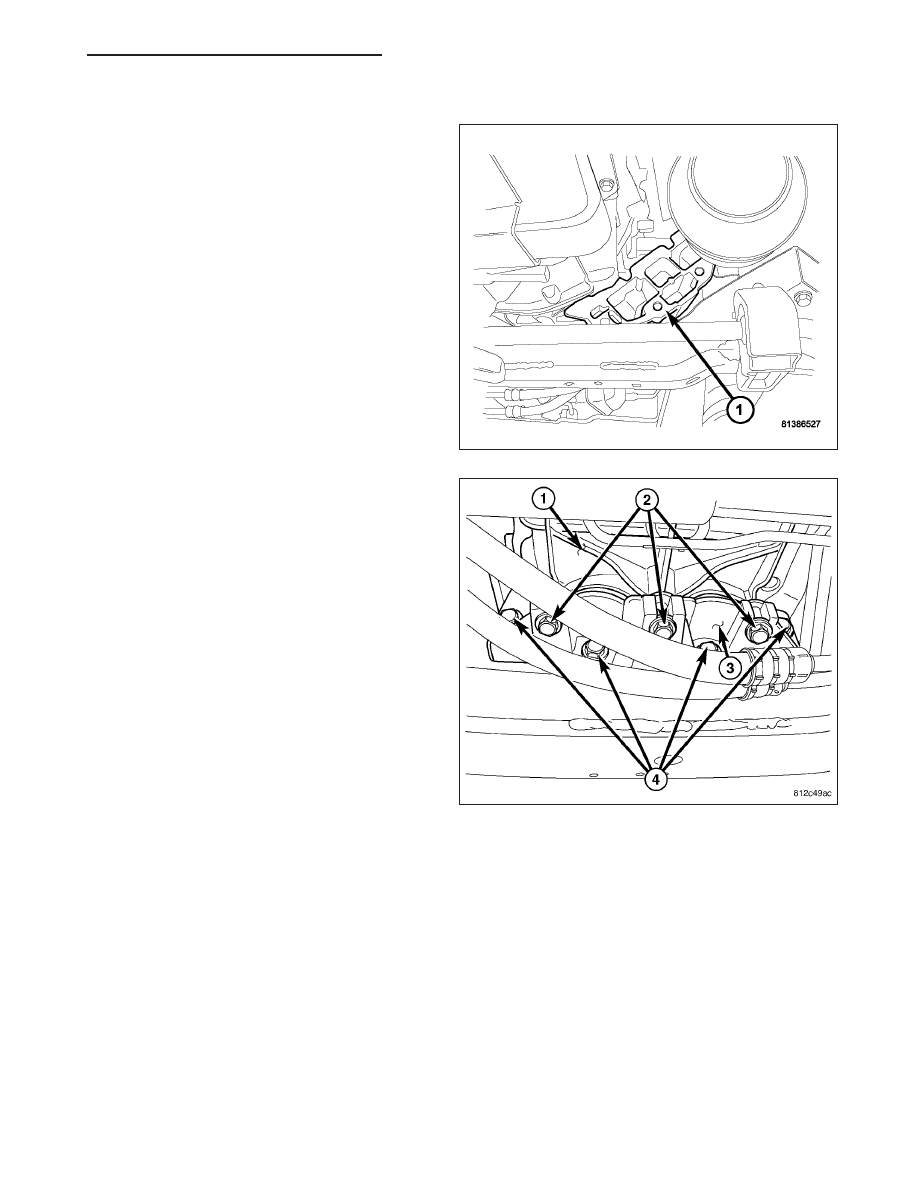

1. Install structural collar (1) from the right rear.

CAUTION: The structural collar must be tightened
using this service procedure, or damage to trans-
mission case and/or oil pan may occur.

2. Position structural collar (3) in place.

3. Finger tighten all bolts (2),(4).

NOTE: Make sure that structural collar (3) is flush
with the oil pan (1) and the transmission bell
housing.

4. Install the vertical collar bolts (2) to oil pan, pre-

torque bolts to 1.1 N·m ( 10 in. lbs.).

5. Install the horizontal collar bolts (4) to transmission

and tighten to 55 N·m ( 40 ft. lbs.).

6. Starting with the center vertical bolts and working

outward, final torque all bolts to 55 N·m ( 40 ft.
lbs.).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2019
