3. Remove upper oil ring side rail (2).

4. Remove lower oil ring side rail (2).

5. Remove oil ring expander (1).

INSTALLATION

1. Measure clearance of piston rings to the cylinder

bore and piston. (Refer to 9 - ENGINE/ENGINE
BLOCK/PISTON RINGS - STANDARD PROCE-
DURE)

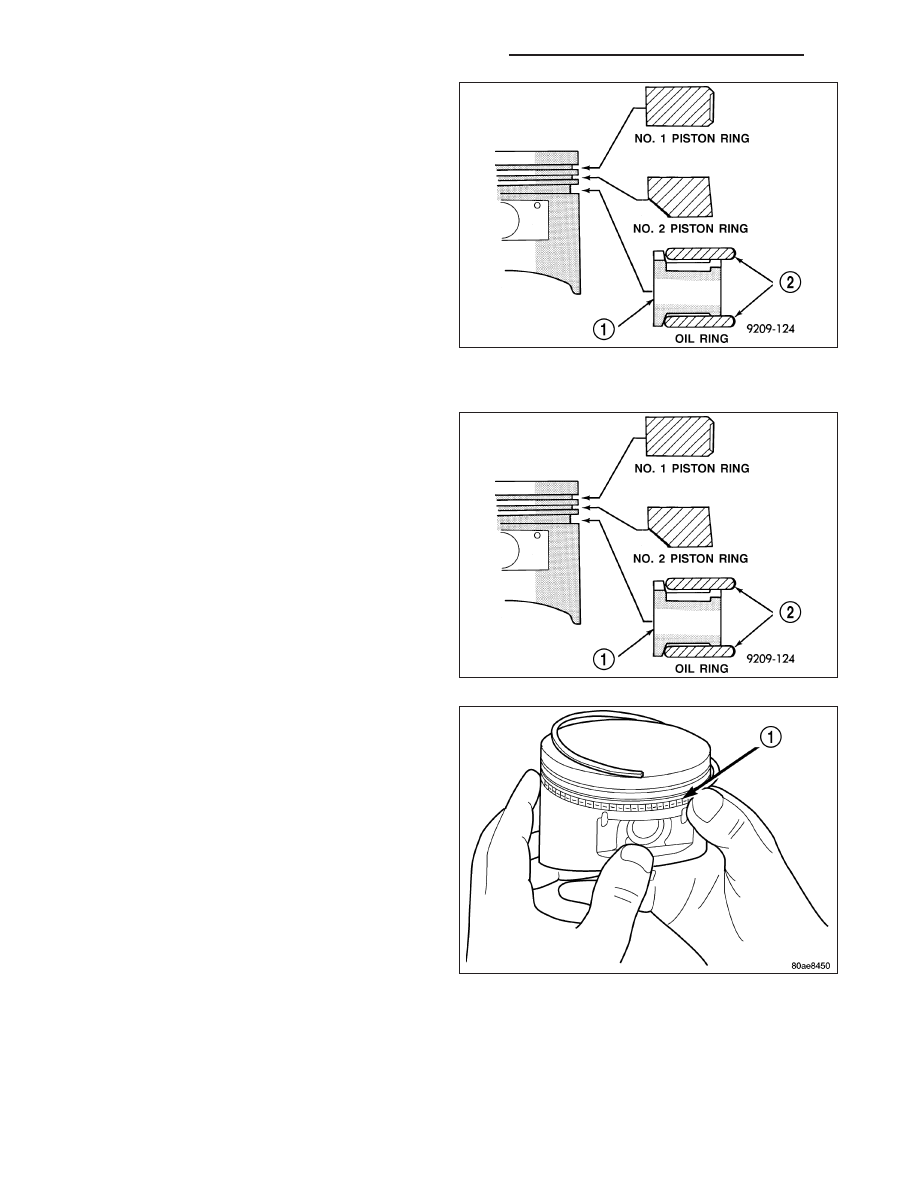

CAUTION: Install piston rings in the following
order:

•

Oil ring expander.

•

Lower oil ring side rail.

•

Upper oil ring side rail.

•

No. 2 Intermediate piston ring.

•

No. 1 Upper piston ring.

2. Install oil ring expander.

Install the side rail by placing one end between the
piston ring groove and the oil ring expander. Hold end
firmly and press down the portion to be installed until
side rail is in position. Do not use a piston ring
expander during this step.

3. Install lower side rail first and then the upper side

rail.

9 - 2008

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

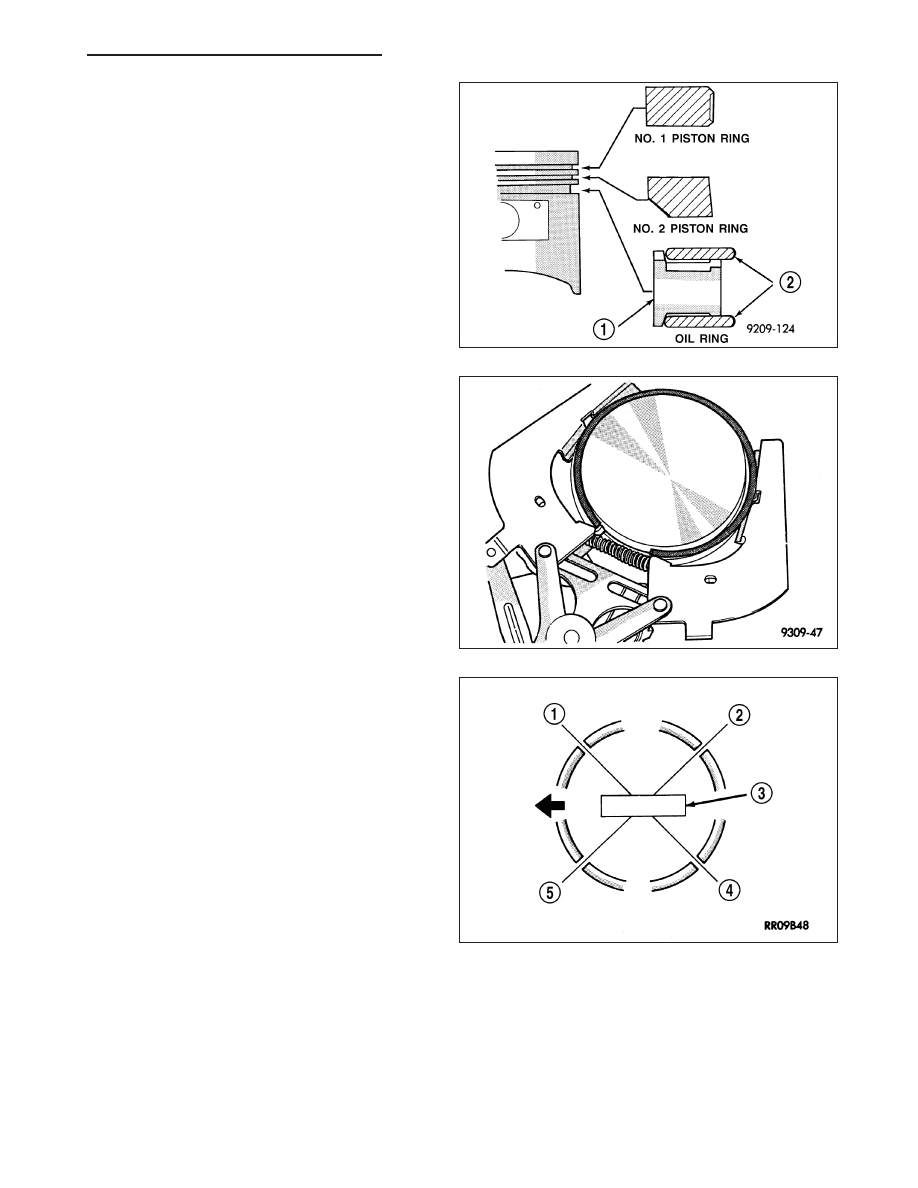

NOTE: The No. 1 and No. 2 piston rings have a dif-
ferent cross section. Ensure No. 2 ring is installed
with manufacturers I.D. mark (dot) facing up,
towards top of the piston.

NOTE: Be sure to use a ring expander to install
piston rings.

4. Install No. 2 piston ring and then No. 1 piston ring.

5. Position oil ring expander gap (5) as shown. Stag-

gering ring gap is important for oil control.

6. Position piston lower side rail end gap (4) as

shown.

7. Position piston upper side rail end gap (1) as

shown.

8. Position piston ring #2 (5) end gap as shown.

9. Position piston ring #1 (2) end gap as shown.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2009

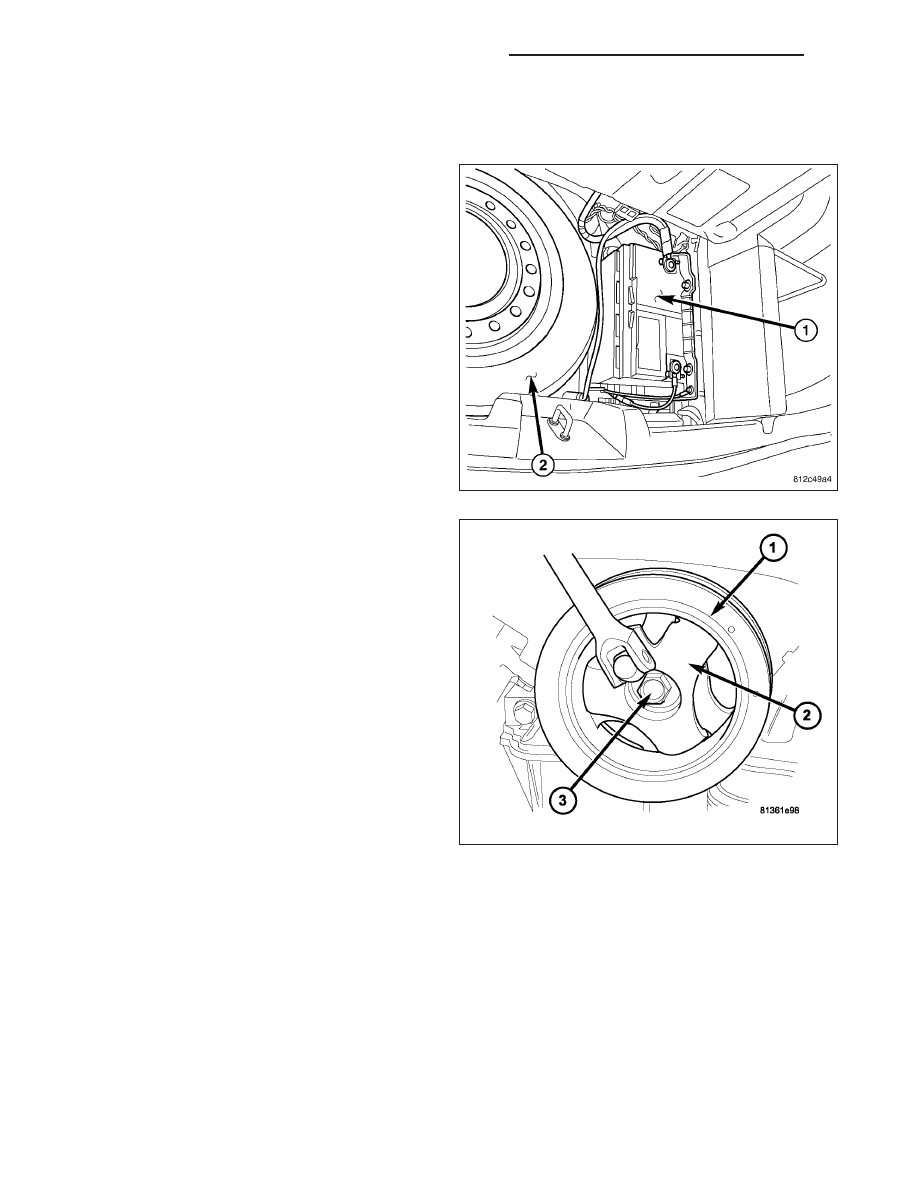

DAMPER-CRANKSHAFT

REMOVAL

1. Disconnect negative battery (1) cable located in

trunk.

2. Remove accessory drive belts (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

3. Use special tool 9365 Damper Holder (2) to hold

damper (1) while removing attaching bolt (3).

9 - 2010

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

4. Remove damper by using Special Tools 8194 Insert

(1) and 8454 Puller (2).

INSTALLATION

1. Install damper (1) using Special Tools 8179 Screw

(3), with Nut and Thrust Bearing from 6792, and
6792-1 Installer (2).
