2. Install damper attaching bolt (3). Use special tool

9365 damper holder (2) to hold damper (1) while
tightening attaching bolt to 170 N·m (125 ft. lbs.).

3. Install accessory drive belts (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

4. Connect negative battery (1) cable located in trunk.

9 - 2012

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

WINDAGE TRAY

REMOVAL

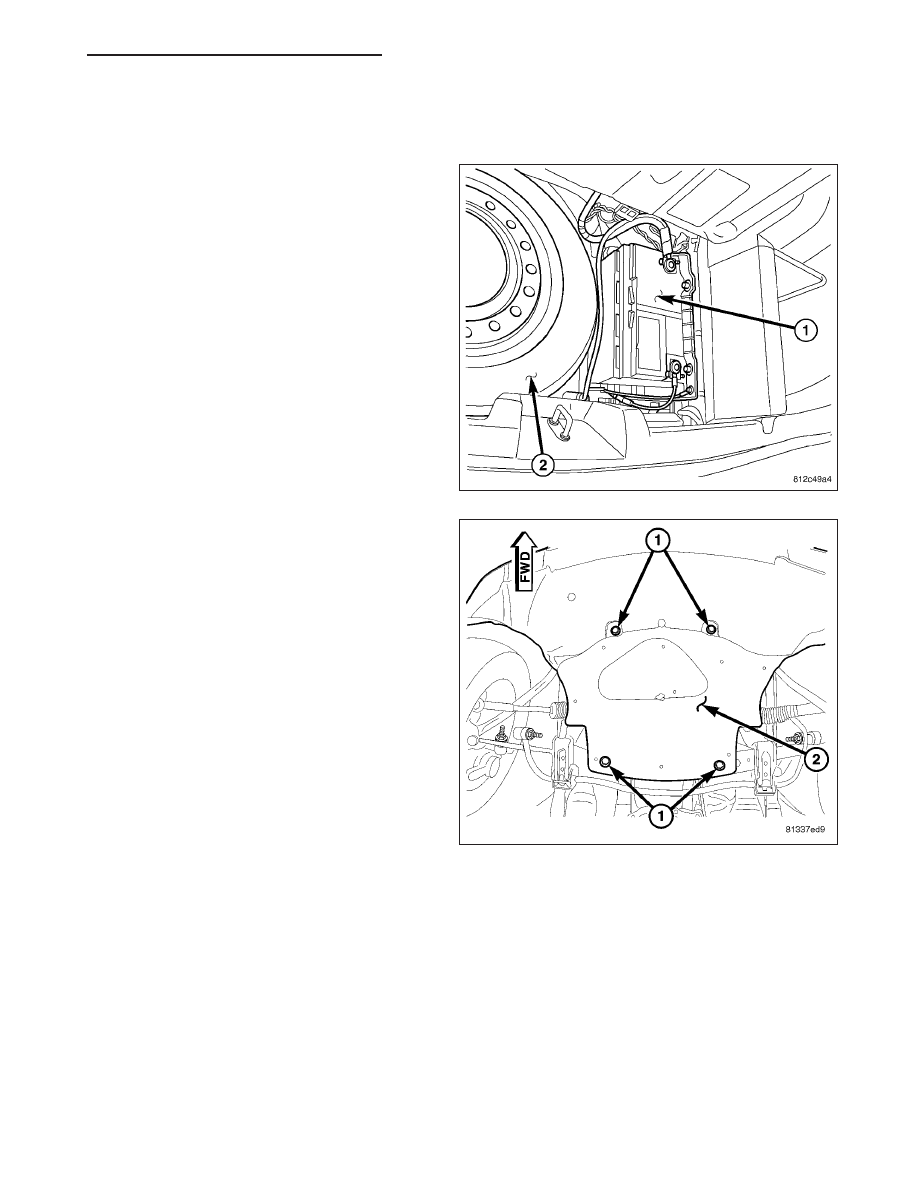

1. Disconnect negative battery (1) cable located in the

trunk.

2. Raise vehicle.

3. Remove lower splash shield retaining bolts (1) and

splash shield (2).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2013

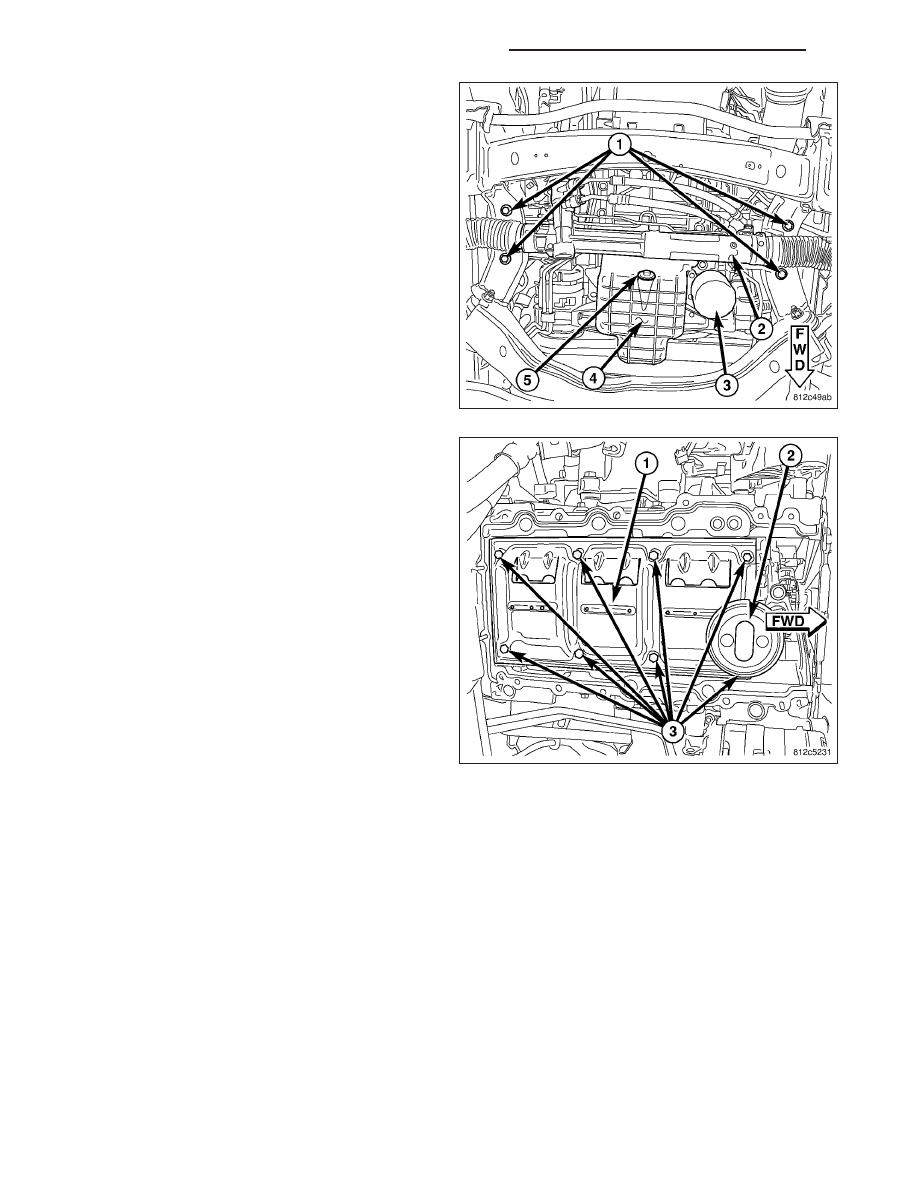

4. Remove oil filter (3).

5. Remove oil pan (4) (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

6. Remove oil pump pickup tube (2).

7. Remove windage tray/outer main bearing cap bolts

(3).

8. Remove windage tray (1).

9 - 2014

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

INSTALLATION

NOTE: Slots in windage tray should be on the
right side of engine. If windage tray is improperly
installed, damage to oil pan could result.

1. Install windage tray (1) torque mounting bolts to 27

N·m +

1

⁄

4

turn (20 Ft. Lbs. +

1

⁄

4

turn).

2. Install oil pump pick up tube, torque mounting bolts

to 28 N·m (250 In. Lbs.).

3. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

4. Install oil filter (3).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2015
