P0706-INPUT SPEED SENSOR 1/2 CORRELATION

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on.

•

Set Condition:
The ECM receives a CAN Bus message indicating the presence of a DTC in the TCM.

Possible Causes

VERIFY CURRENT DTC

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

VERIFY CURRENT DTC

NOTE: Diagnose and repair all ECM DTCs prior diagnosing any DTCs set in the TCM.

NOTE: This code was set in the ECM by the Transmission Control Module to indicate a transmission fault.
Diagnosis of transmission faults should be done using the Transmission Diagnostic Information.

NOTE: When repairs have been completed, DTCs in the ECM and TCM must be cleared.
Turn the ignition on.

With the scan tool, erase ECM DTCs only.

With the scan tool, read ECM DTCs.

Does this DTC reset?

Yes

>> Refer to Transmission Diagnostic Information for the related symptom(s).

No

>> Test Complete.

9 - 1812

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

P2A00-O2 SENSOR 1/1 CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1813

•

When Monitored:
With the ignition on.

•

Set Condition:
The ECM detects an open or implausible voltage on the (Z43) O2 1/1 Negative Current Control for 2.0 sec-
onds.

Possible Causes

INTERMITTENT DTC

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO VOLTAGE

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO GROUND

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO THE (K343) FUSED ASD RELAY
OUTPUT 2 CIRCUIT

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO THE (K99) O2 1/1 HEATER CONTROL
CIRCUIT

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

OXYGEN SENSOR

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Start the engine.

Allow the engine to reach normal operating temperature.

Monitor the scan tool for at least two minutes.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Oxygen Sensor connector.

Disconnect the Engine Control Module (ECM) connector.

Remove the ASD Relay from the IPM.

Connect a jumper wire between cavity 30 and cavity 87 of the ASD
Relay Connector.

Turn the ignition on.

Measure the voltage of the (Z43) O2 1/1 Negative Current Control cir-
cuit in the Oxygen Sensor connector.

Is there any voltage present?

Yes

>> Repair the (Z43) O2 1/1 Negative Current Control circuit for

a short to voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 3

9 - 1814

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

3.

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

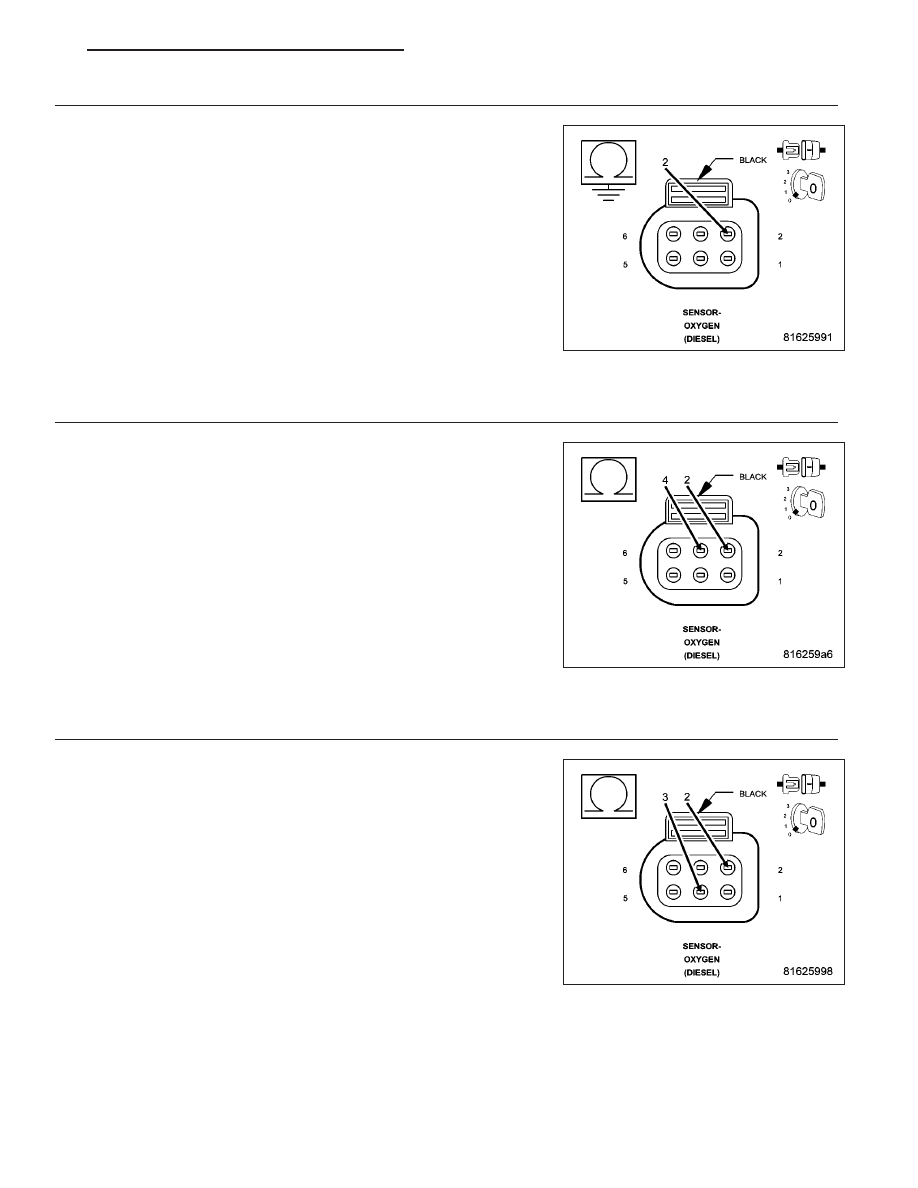

Measure the resistance between ground and the (Z43) O2 1/1 Negative
Current Control circuit in the Oxygen Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 4

No

>> Repair the (Z43) O2 1/1 Negative Current Control circuit for

a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO THE (K343) FUSED ASD RELAY
OUTPUT 2 CIRCUIT

Measure the resistance between the (Z43) O2 1/1 Negative Current
Control circuit and the (K343) Fused ASD Relay Output 2 circuit in the
Oxygen Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 5

No

>> Repair the (Z43) O2 1/1 Negative Current Control circuit for

a short to the (K343) Fused ASD Relay Output 2 circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

5.

(Z43) O2 1/1 NEGATIVE CURRENT CONTROL CIRCUIT SHORTED TO THE (K99) O2 1/1 HEATER
CONTROL CIRCUIT

Measure the resistance between the (Z43) O2 1/1 Negative Current
Control circuit and the (K99) O2 1/1 Heater Control circuit in the Oxy-
gen Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 6

No

>> Repair the (Z43) O2 1/1 Negative Current Control circuit for

a short to the (K99) O2 1/1 Heater Control circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)
