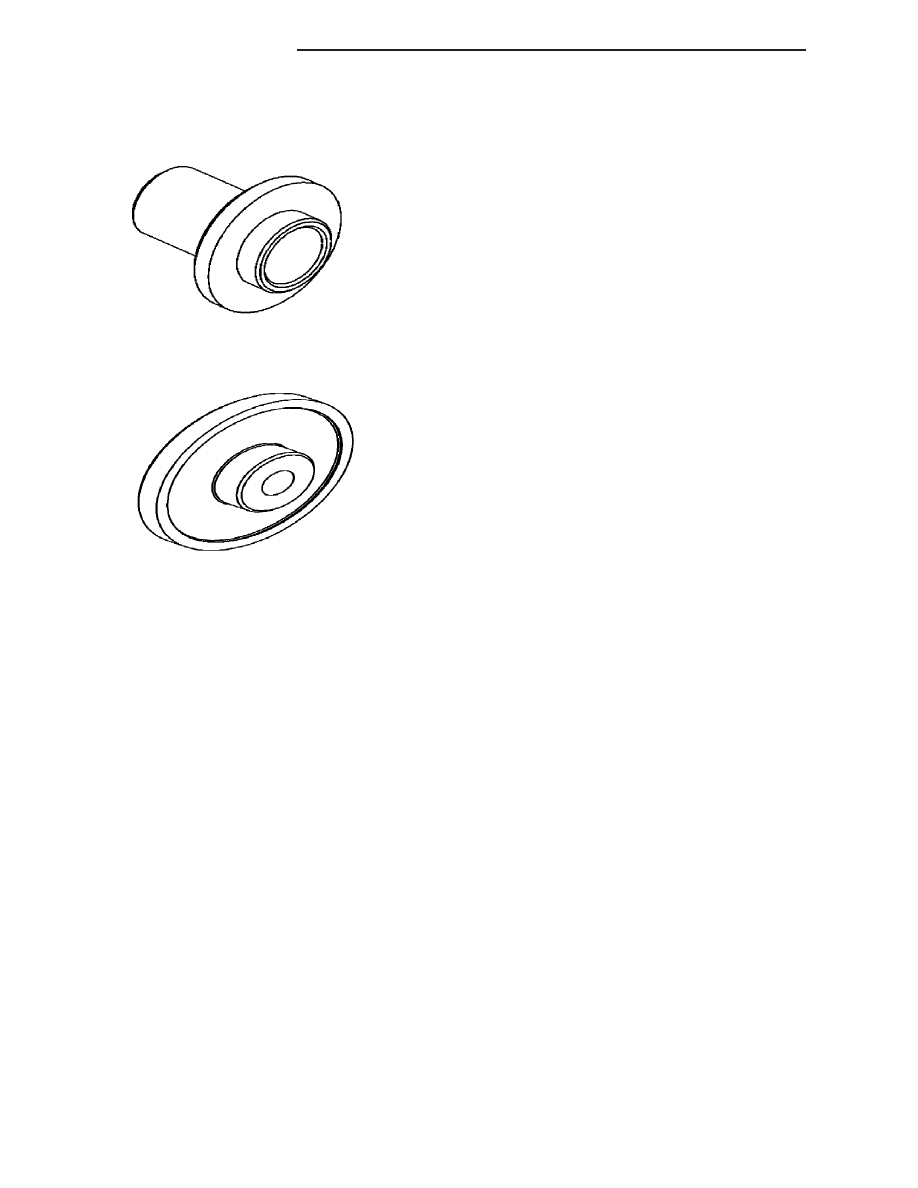

SPECIAL TOOLS–215 MM RII AXLE

Installer, 9754

Installer, 9755

3 - 260

REAR AXLE - 215RII

LX

SEAL - PINION FLANGE

REMOVAL

1. Remove rear axle assembly from vehicle. Refer to

Rear Axle Removal.

2. Measure axle assembly rotating torque and record

measurement for reuse on assembly.

3. Using flange holder C-3281(1) and 41mm socket,

remove pinion flange nut and discard.

LX

REAR AXLE - 215RII

3 - 261

NOTE: Due to axle imbalance concerns, it is nec-
essary to make sure pinion flange-to-shaft orienta-
tion is maintained. If alignment marks are not
visible, apply appropriate marks before removing
pinion flange.

4. Using puller 1026 (1), remove pinion flange (2)

from pinion shaft.

5. Using suitable tool (1), remove pinion seal (2) and

discard.

3 - 262

REAR AXLE - 215RII

LX

INSTALLATION

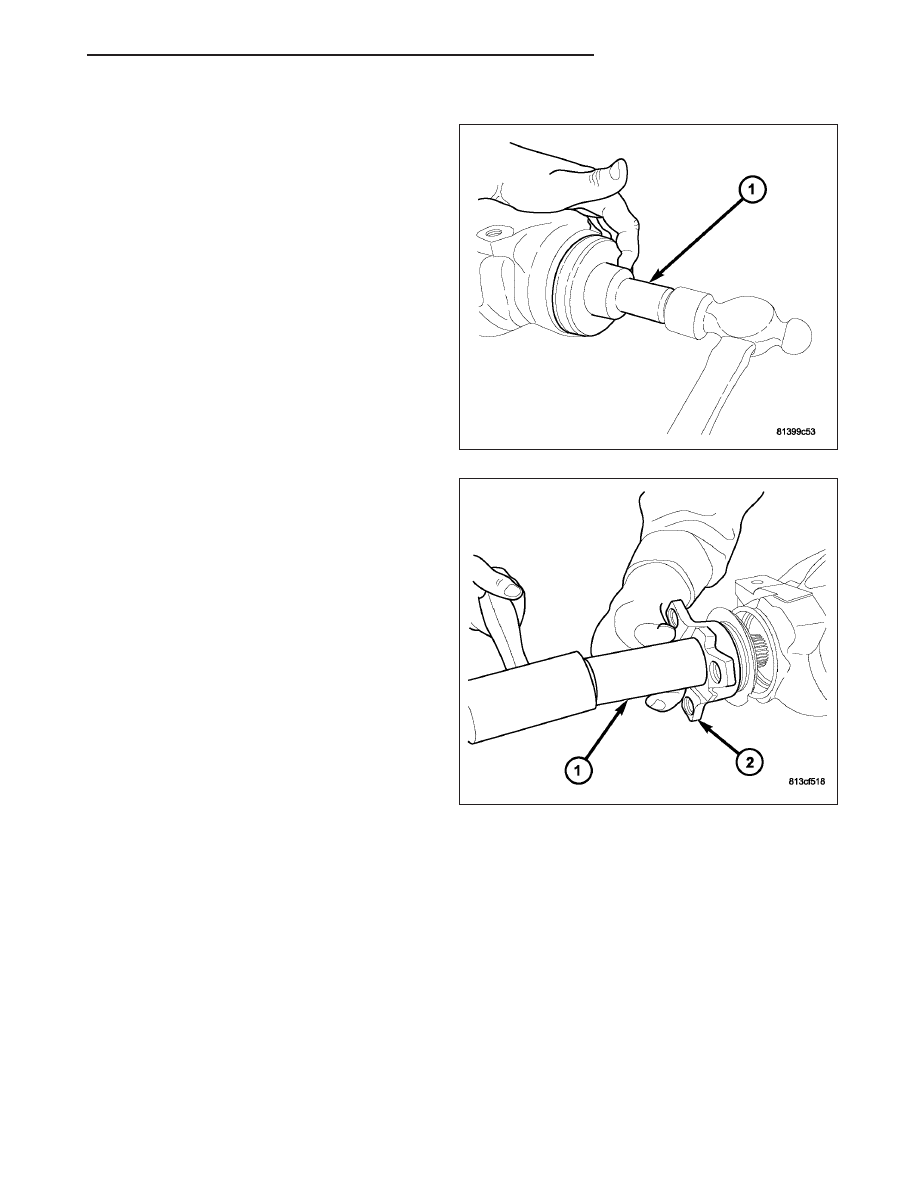

1. Apply light coating of gear lubricant to the lip of the

pinion seal.

2. Using Tool 9754 (1), install pinion seal until tool

bottoms on carrier.

3. Install pinion flange into position. Align index marks

to maintain assembly balance.

4. Using Installer 6448A (1), lightly tap on pinion

flange (2) until adequate pinion shaft threads are
exposed.

LX

REAR AXLE - 215RII

3 - 263
