5. Install new pinion flange nut. Using flange holder

tool C-3281(1) and 41mm socket, torque nut to 136
N·m (100 ft. lbs.).

6. Measure assembly turning torque. Axle assembly

rotating torque must be should be equal to the
reading recorded upon seal/flange removal.

7. If rotating torque is low, increase pinion flange nut

torque in 7 N·m (5 ft. lbs.) increments. Repeat until
proper rotating torque is received.

3 - 264

REAR AXLE - 215RII

LX

8. Stake pinion flange nut (1) as shown.

9. Install rear axle assembly. Refer to Rear Axle

Installation.

LX

REAR AXLE - 215RII

3 - 265

SEAL - AXLE SHAFT

REMOVAL

1. Remove halfshaft(s). (Refer to 3 - DIFFERENTIAL

& DRIVELINE/HALF SHAFT - REMOVAL)

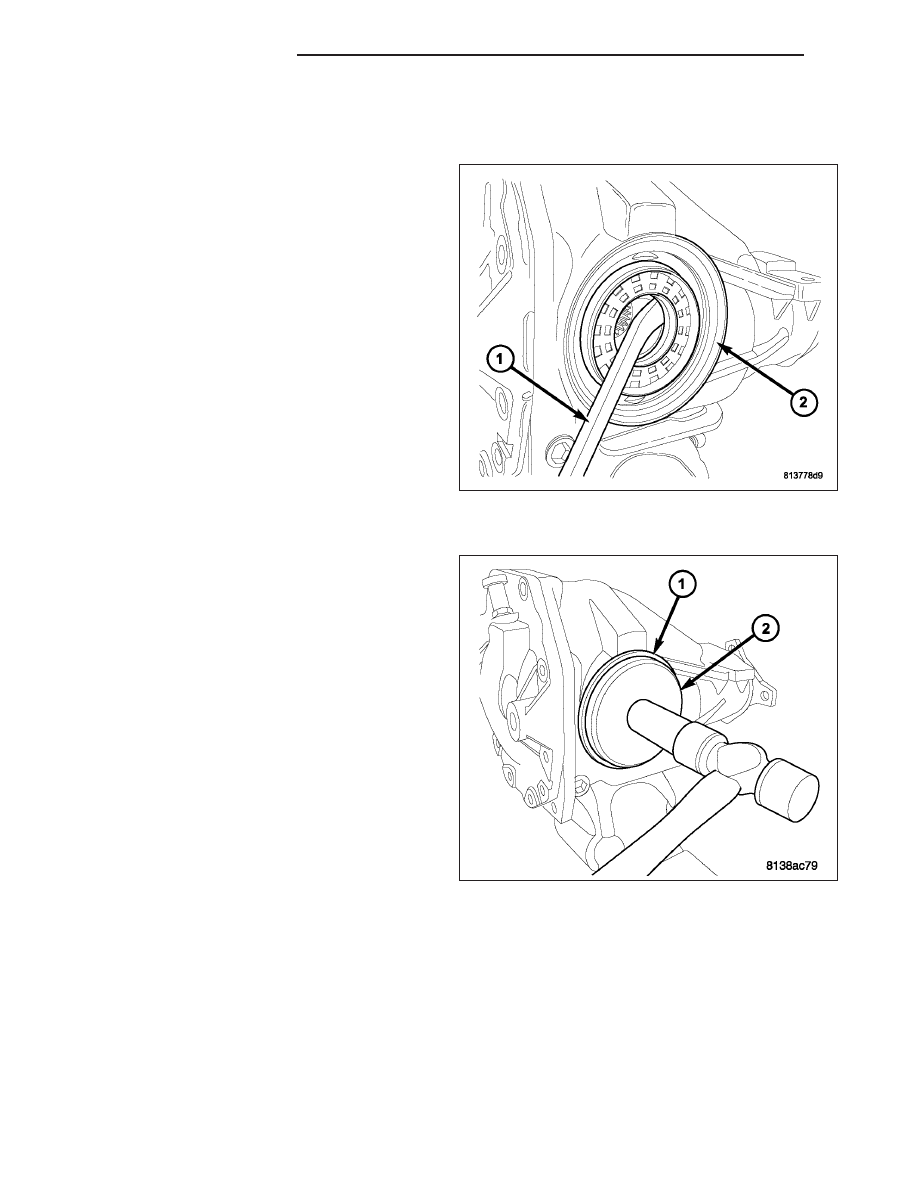

2. Using suitable screwdriver (1), remove axle shaft

seal (2).

3. Visually inspect halfshaft seal journal for damage

(excessive seal groove, nicks, scratches, etc.
Replace halfshaft if necessary.

INSTALLATION

1. Using Tool 9755 (2), install NEW axle shaft seal

(1). Lubricate the inside diameter with Mopar

T

Gear and Axle Lubricant 75W-140 to protect seal
during halfshaft installation.

2. Install halfshaft(s). (Refer to 3 - DIFFERENTIAL &

DRIVELINE/HALF SHAFT - INSTALLATION)

3 - 266

REAR AXLE - 215RII

LX

3. Remove fill plug (1) to check and adjust rear axle

fluid level. Top off axle with Mopar

T

Gear and Axle

Lubricant 75W-140. Reinstall fill plug and torque to
50 N·m (37 ft. lbs.) torque.
