1. With vehicle in neutral, position and raise vehicle

on hoist.

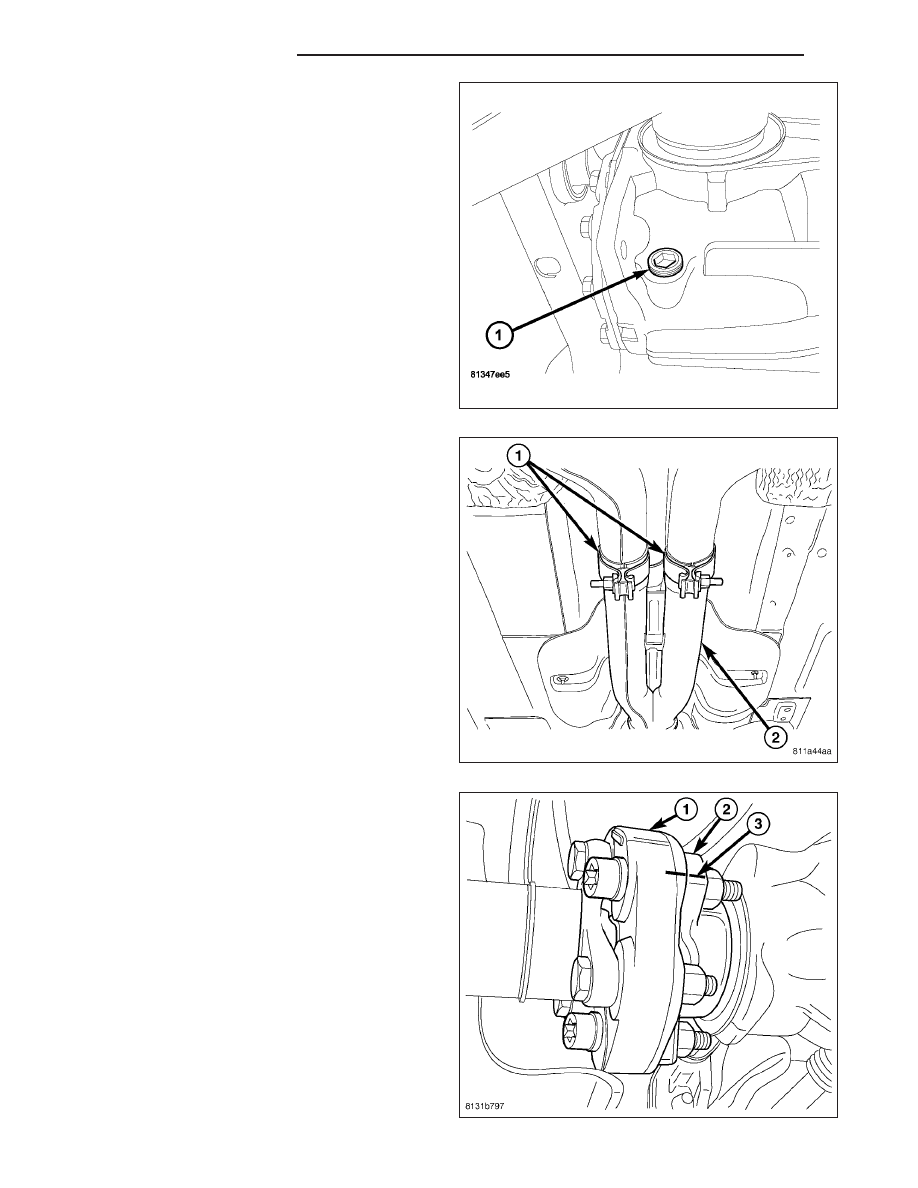

2. Using 14mm hex, remove axle drain plug (1) and

drain rear axle fluid into container suitable for fluid
reuse.

3. Install drain plug (1) and torque to 50 N·m (37 ft.

lbs.) torque.

4. Remove rear exhaust system (2) on dual-outlet

exhaust models, otherwise, lower exhaust system
at rear hanger(s).

5. Apply alignment index marks (3) to the propeller

shaft rubber coupler (1) and axle flange (2).

3 - 252

REAR AXLE - 215RII

LX

6. Remove three (3) propeller shaft coupler-to-axle

flange bolt/nuts.

7. Using suitable screwdriver (1), partially disengage

halfshaft(s) (2) from axle assembly.

8. If a drive-on hoist is used, position transmission

jack(1) to rear axle assembly. If a drive-on hoist is
not used, compress rear suspension using screw-
style under-hoist jack stands (2), then position
transmission jack to rear axle assembly.

LX

REAR AXLE - 215RII

3 - 253

9. Remove rear axle forward mount isolator (1) bolt/

nut (2).

10. Remove two rear axle-to-crossmember bolts (1).

11. Carefully lower rear axle. While lowering axle,

separate propeller shaft from axle and support
with suitable rope or wire (1).

3 - 254

REAR AXLE - 215RII

LX

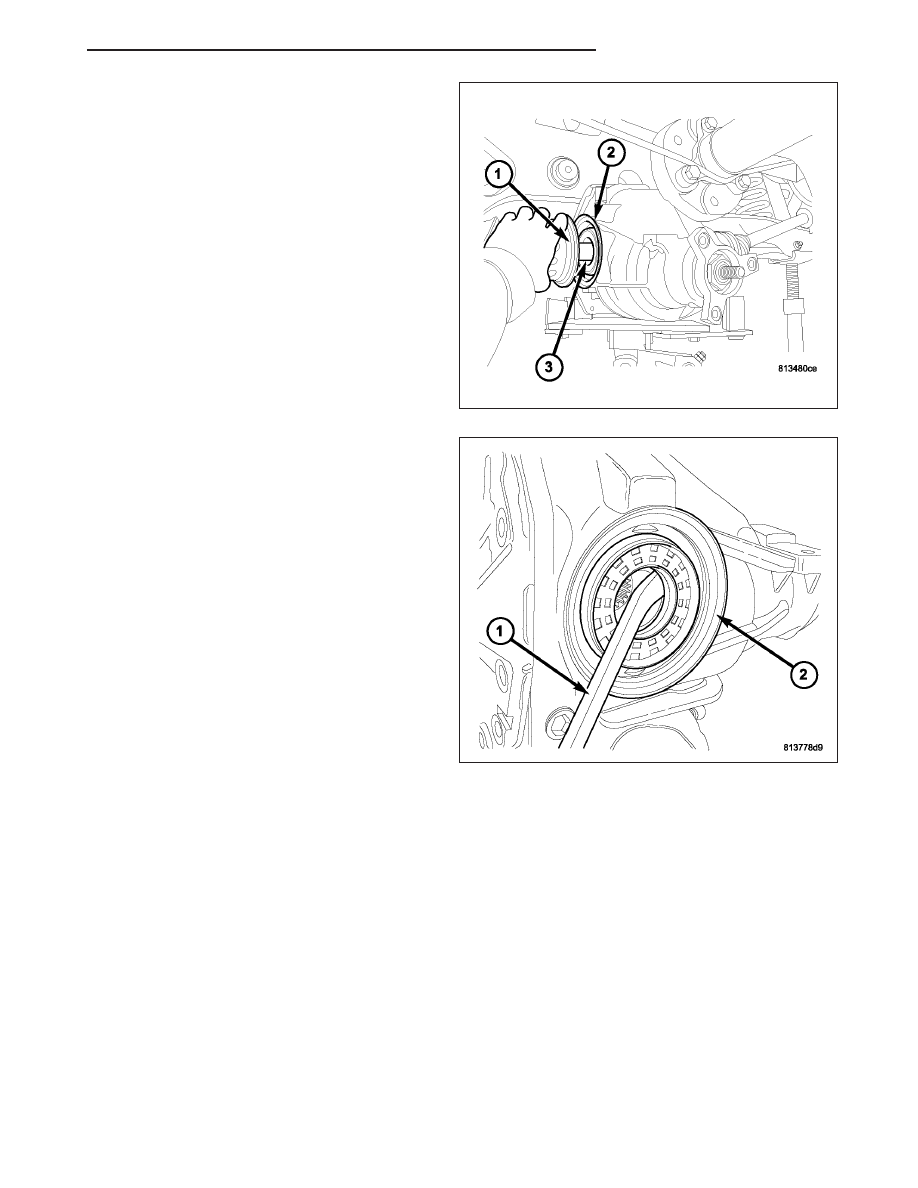

12. Lower axle just enough to remove both halfshafts

one at a time. Shift axle assembly in one direc-
tion, compressing one halfshaft while removing
the other (1). Use caution to protect axle seal and
journal.

13. Remove axle assembly from vehicle and transfer

to bench.

14. Using suitable screwdriver, remove axle seals and

discard.

LX

REAR AXLE - 215RII

3 - 255
