(K99) O2 1/1 HEATER CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (K99) O2 1/1 Heater
Control circuit in the Oxygen Sensor connector.

Is the resistance above 10.0 ohms?

Yes

>> Go to 4

No

>> Repair the (K99) O2 1/1 Heater Control circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(K99) O2 1/1 HEATER CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K99) O2 1/1 Heater Control circuit
between the Oxygen Sensor connector and the Engine Control Module
(ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 5

No

>> Repair the (K99) O2 1/1 Heater Control circuit for an open

circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1060

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

5.

(K343) FUSED ASD RELAY OUTPUT 2 CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition on.

Measure the resistance of the (K343) Fused ASD Relay Output 2 circuit
between the Oxygen Sensor connector and the ASD Relay connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 6

No

>> Repair the (K343) Fused ASD Relay Output 2 circuit for an

open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

6.

OXYGEN SENSOR

Turn the ignition off.

Connect the Engine Control Module (ECM) connector.

Replace the Oxygen Sensor in accordance with the Service Information.

Turn the ignition on.

With the scan tool, Clear DTCs.

Start the engine and allow it to reach normal operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 7

No

>> Test Complete.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

7.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Oxygen Sensor and
the Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1061

P0031 - O2 SENSOR 1/1 HEATER CIRCUIT LOW

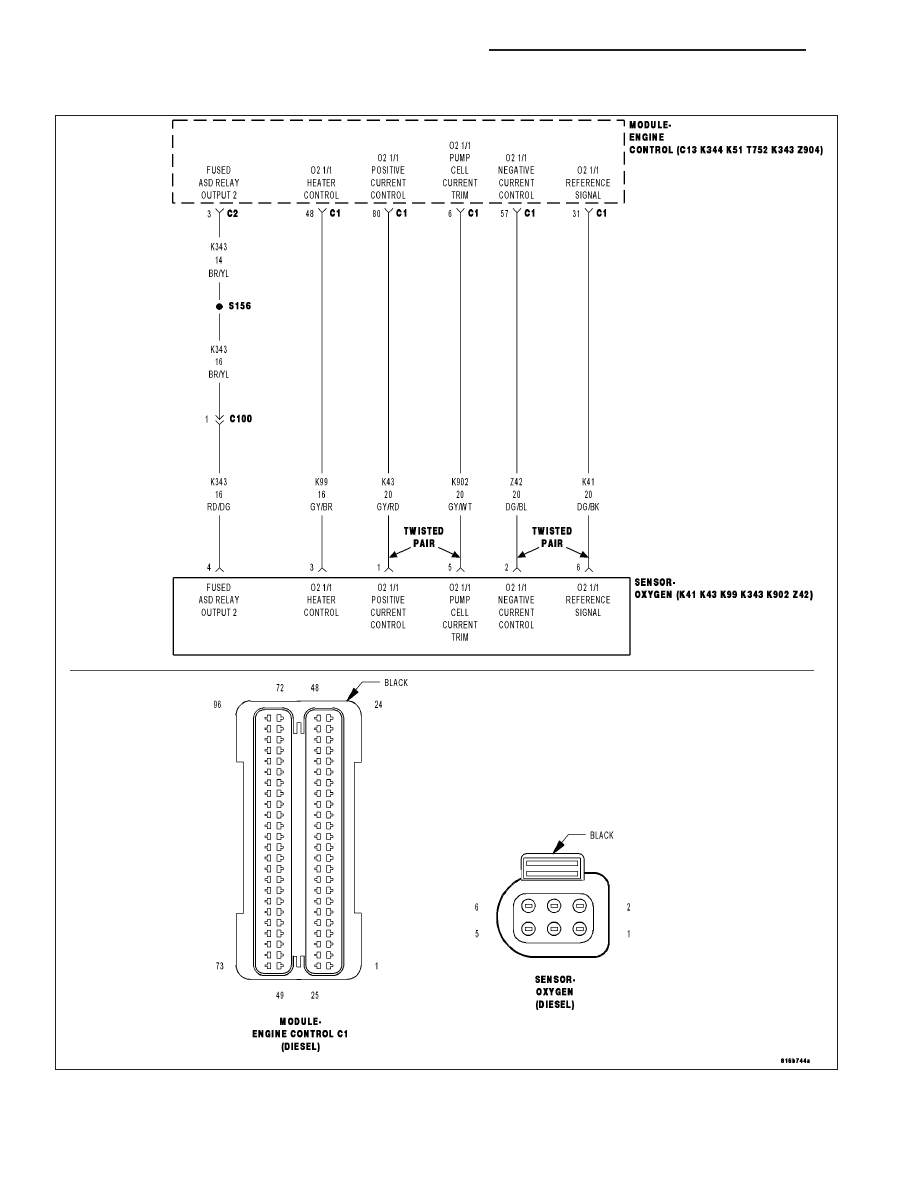

For a complete wiring diagram Refer to Section 8W

9 - 1062

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

•

When Monitored:
With the ignition on and the Oxygen Sensor Heater command on.

•

Set Condition:
The ECM detects that the (K99) O2 1/1 Heater Control circuit is shorted to ground for 2.0 seconds.

Possible Causes

INTERMITTENT DTC

(K99) O2 1/1 HEATER CONTROL CIRCUIT SHORTED TO GROUND

(K99) O2 1/1 HEATER CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

OXYGEN SENSOR

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Start the engine and allow it to reach normal operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(K99) O2 1/1 HEATER CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Oxygen Sensor connector.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K99) O2 1/1 Heater
Control circuit in the Oxygen Sensor connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (K99) O2 1/1 Heater Control circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 3
