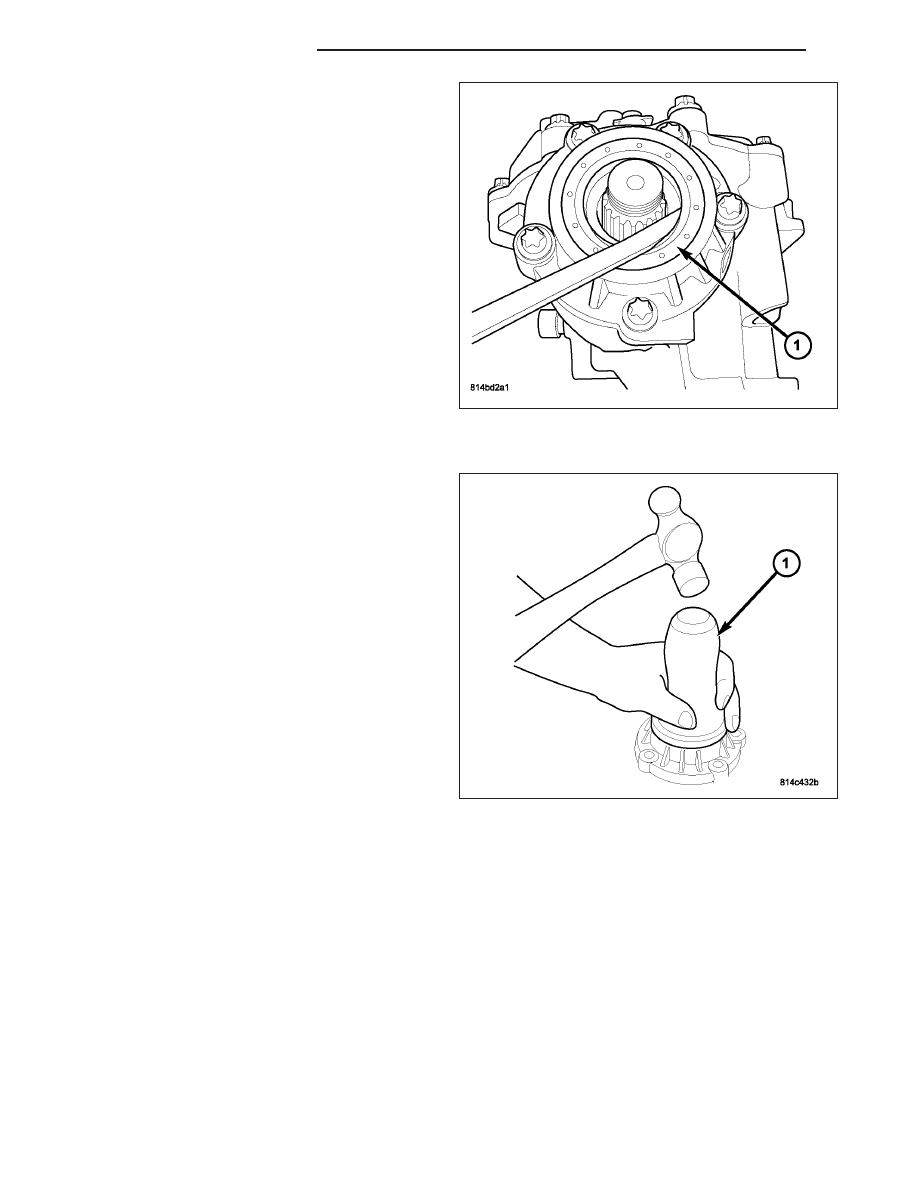

4. Remove pinion flange seal (1) with suitable screw-

driver and discard.

INSTALLATION

1. Using Tool 9677 (1), install new pinion flange seal.

3 - 104

FRONT AXLE - 175 FIA

LX

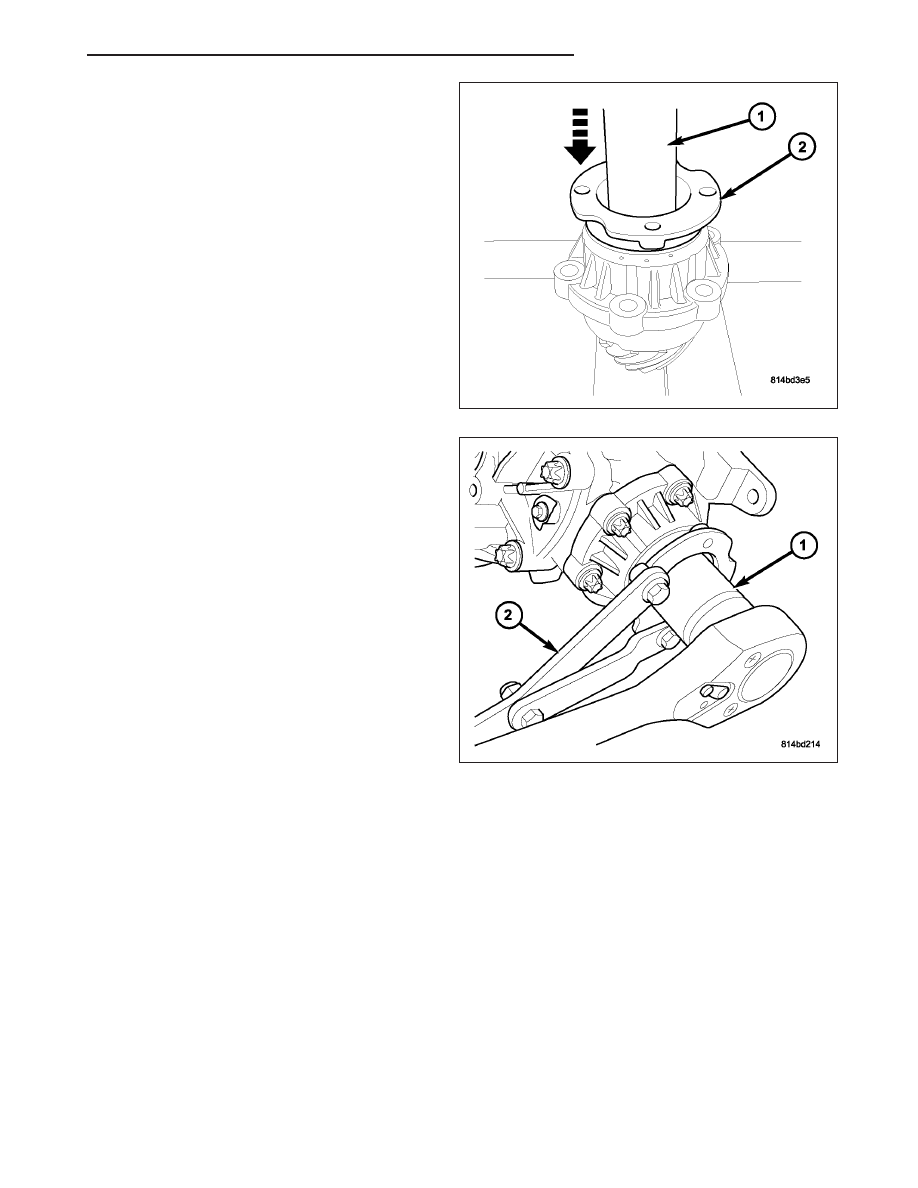

2. Using Tool L-4507 (1) , lightly tap pinion flange (2)

onto shaft, just enough to start flange nut by hand.

3. Install pinion flange nut and torque to 475 N·m

(350 ft. lbs.).

4. Install propeller shaft and heat shield. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT -

INSTALLATION)

LX

FRONT AXLE - 175 FIA

3 - 105

REAR AXLE - 198RII

TABLE OF CONTENTS

page

page

REAR AXLE - 198RII

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
DIAGNOSIS AND TESTING . . . . . . . . . . . . . . . . . . . 109
STANDARD PROCEDURE - FLUID DRAIN AND

FILL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
ADJUSTMENTS

ADJUSTMENT - PINION DEPTH . . . . . . . . . . . . 120
ADJUSTMENT - SIDE BEARING PRELOAD

AND RING GEAR BACKLASH. . . . . . . . . . . . . . 126

SPECIFICATIONS - 198 RII AXLE . . . . . . . . . . . . . 133
SPECIAL TOOLS - 198 RII AXLE . . . . . . . . . . . . . . 134

SEAL-AXLE SHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

SEAL-PINION FLANGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

DIFFERENTIAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

BEARING-DIFFERENTIAL CASE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

COVER-DIFFERENTIAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

GEAR-PINION/RING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

3 - 106

REAR AXLE - 198RII

LX

REAR AXLE - 198RII

DESCRIPTION

The 198 MM RII (Rear-Independent-Iron) axle is an independent assembly with a cast iron housing and differential.
The 198 MM RII uses an open differential which is supported by two tapered roller bearings located on either side
of the case. Differential bearing preload and ring gear backlash are controlled with select snap-rings located on the
outside of the differential bearing cups. Pinion height is set with a select shim located under the rear pinion bearing
cup.

The 198 axle is available only in all-wheel-drive (AWD) models, and in V-6 engine-equipped rear-wheel-drive (RWD)
models, and is available in three gear ratios: 3.07 3.64 & 3.90:1.

198/210 MM RII Axle Section View

1 - BEARING, PINION TAIL

6 - DIFFERENTIAL

2 - SHIM, PINION DEPTH

7 - RING, SNAP

3 - BEARING, PINION HEAD

8 - COVER, AXLE

4 - GEAR/SHAFT, PINION

9 - GEAR, RING

5 - BEARING, DIFFERENTIAL SIDE
