SPECIFICATIONS - 175MM FIA FRONT AXLE

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.07

Ring Gear Diameter

175 mm (6.9 in.)

Ring Gear Backlash

0.05-0.11 mm (0.002-0.004 in.)

Differential Torque-to-Rotate

190-260 N·cm (17-23 in. lbs.)

Pinion Housing Torque-to-Rotate

130-260 N·cm (12-23 in. lbs.)

Pinion Depth Shim Size

1.15-2.11mm (0.045-0.083 in.) Available in 0.04 mm

(0.0015 in.) increments

Pinion Bearing Preload Spacer Size

9.60-10.59mm (0.378-0.417 in.) Available in 0.03 mm

(0.001 in.) increments

Differential Bearing Preload Shim Size

1.31-2.51 mm (0.051-0.099 in.) Available in 0.04 mm

(0.0015 in.) increments

Differential Backlash Shim Size

1.34-2.98 mm (0.053-0.117 in.) Available in 0.04 mm

(0.0015 in.) increments

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt, Axle Cover-to-

Housing (M10x40)

65

48

—

Bolt, Axle Cover-to-

Housing (M8x25)

34

25

—

Bolt, Axle Housing-to-

Engine

65

48

—

Bolt, Intermediate

Shaft-to-Engine

25

19

—

Bolt, Pinion Housing-to-

Axle Housing

34

25

—

Nut, Pinion Flange

475

350

—

Plug, Axle Housing Fill

30

22

—

3 - 96

FRONT AXLE - 175 FIA

LX

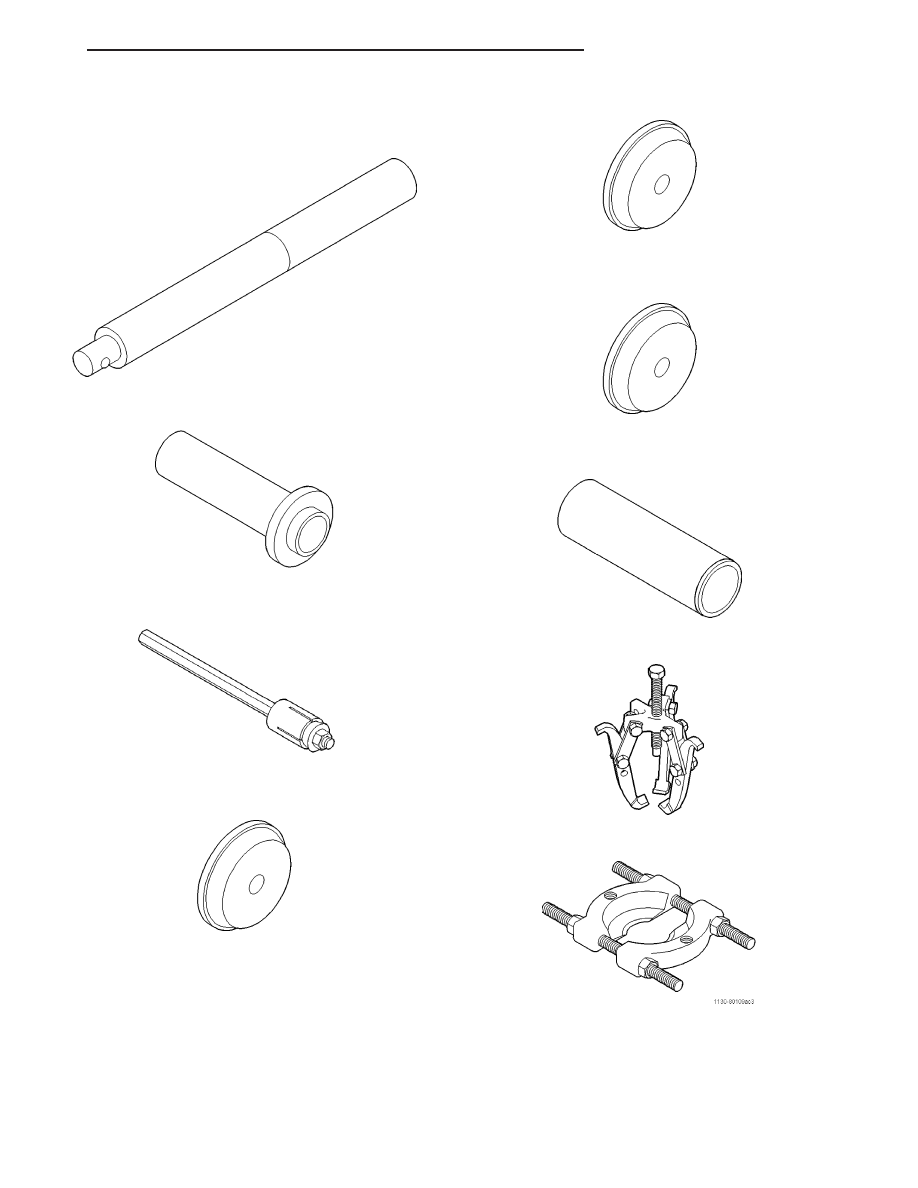

SPECIAL TOOLS - 175MM FIA FRONT
AXLE

Handle, Driver - C-4171

Seal Installer C-4193A

Torque Tool, C-4995

Installer, D-129

Installer, D-130

Installer, D-145

Installer L-4507

Puller, 1026

Bearing Splitter, 1130

LX

FRONT AXLE - 175 FIA

3 - 97

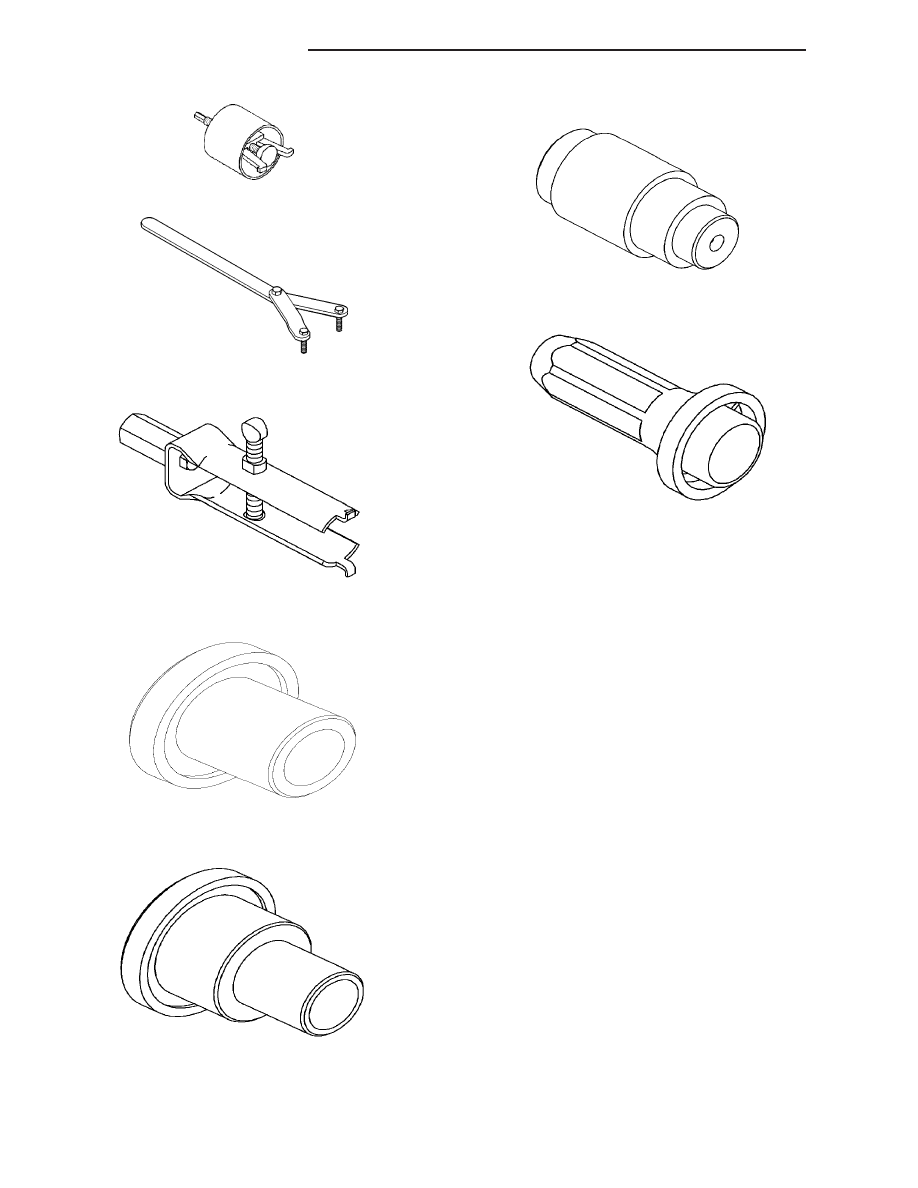

Bearing Remover, 6514

Wrench, Spanner - 6958

Remover, 9664

Installer, 9665

Installer, 9666

Plug, 9676

Installer, 9677

3 - 98

FRONT AXLE - 175 FIA

LX

SEAL-AXLE SHAFT

REMOVAL

REMOVAL - RIGHT AXLE SEAL

1. Remove right halfshaft assembly. (Refer to 3 - DIF-

FERENTIAL

&

DRIVELINE/HALF

SHAFT

-

REMOVAL)

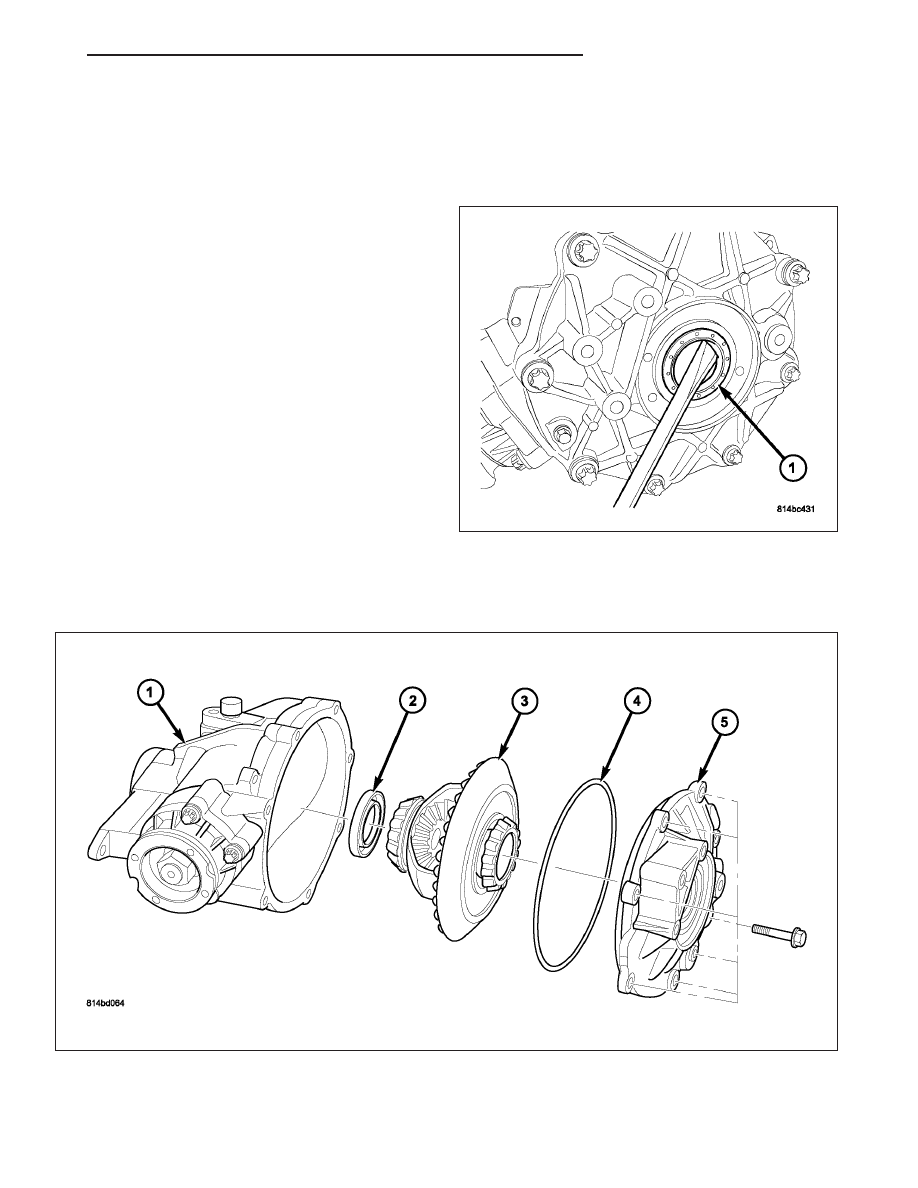

2. Using suitable screwdriver, remove axle seal (1).

REMOVAL – LEFT AXLE SEAL

NOTE: Inboard (Left) axle seal replacement requires removal and disassembly of the axle assembly.

1. Remove front axle assembly. (Refer to 3 - DIFFERENTIAL & DRIVELINE/FRONT AXLE - REMOVAL)

2. Drain axle lubricant by turning housing on its side and draining out of left output bore.

3. Remove differential cover (5) and differential (3). Remove and discard o-ring seal.

4. Using Tool 9664 and Slide Hammer C-637, remove left axle seal.

LX

FRONT AXLE - 175 FIA

3 - 99
