8. Install proper pinion bearing preload spacer (1).

9. Install pinion gear/bearing assembly to housing.

Using Tool L-4507 (1), press pinion tail bearing (2)
onto shaft until it bottoms.

10. Using Tool L-4507 (1), press on pinion flange (2).

3 - 88

FRONT AXLE - 175 FIA

LX

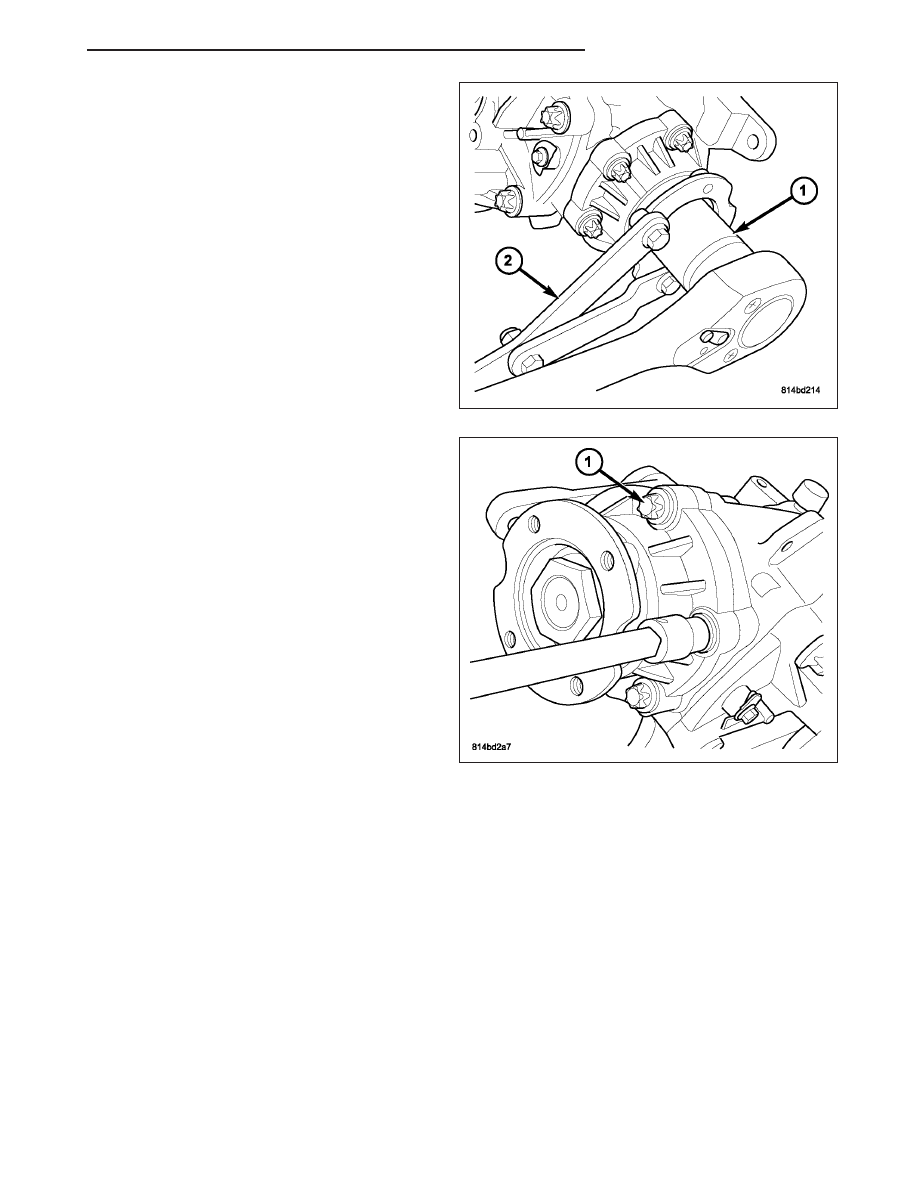

11. Install and torque pinion flange nut to 475 N·m

(350 ft. lbs.).

12. Install pinion housing assembly and depth shim to

axle assembly.

13. Install and torque pinion housing-to-axle housing

bolts (1) to 34 N·m (25 ft. lbs.).

DIFFERENTIAL SIDE BEARING PRELOAD

NOTE: Differential side bearing preload is controlled and adjusted by means of select-thickness shims
sandwiched between the side bearing cups and the housing/cover.

NOTE: For accurate results, differential side bearing preload must only be measured when the pinion hous-
ing assembly is removed from the axle.

LX

FRONT AXLE - 175 FIA

3 - 89

1. Remove pinion housing-to-axle housing bolts (1).

2. Remove pinion housing and depth shim (1) from

axle assembly.

3. Install Tool C-4995 (1) to differential housing as

shown. Measure and record differential rotating
torque. Differential rotating torque should be
within 190-260 N·cm (17-23 in. lbs.). If rotating
torque is below this range, disassemble housing,
measure and install slightly thicker preload shims
(1). Add thickness equally to both sides. If rotating
torque is above this range, disassembe housing,
measure and install slightly thinner preload shims.
Remove thickness equally from both sides.

3 - 90

FRONT AXLE - 175 FIA

LX

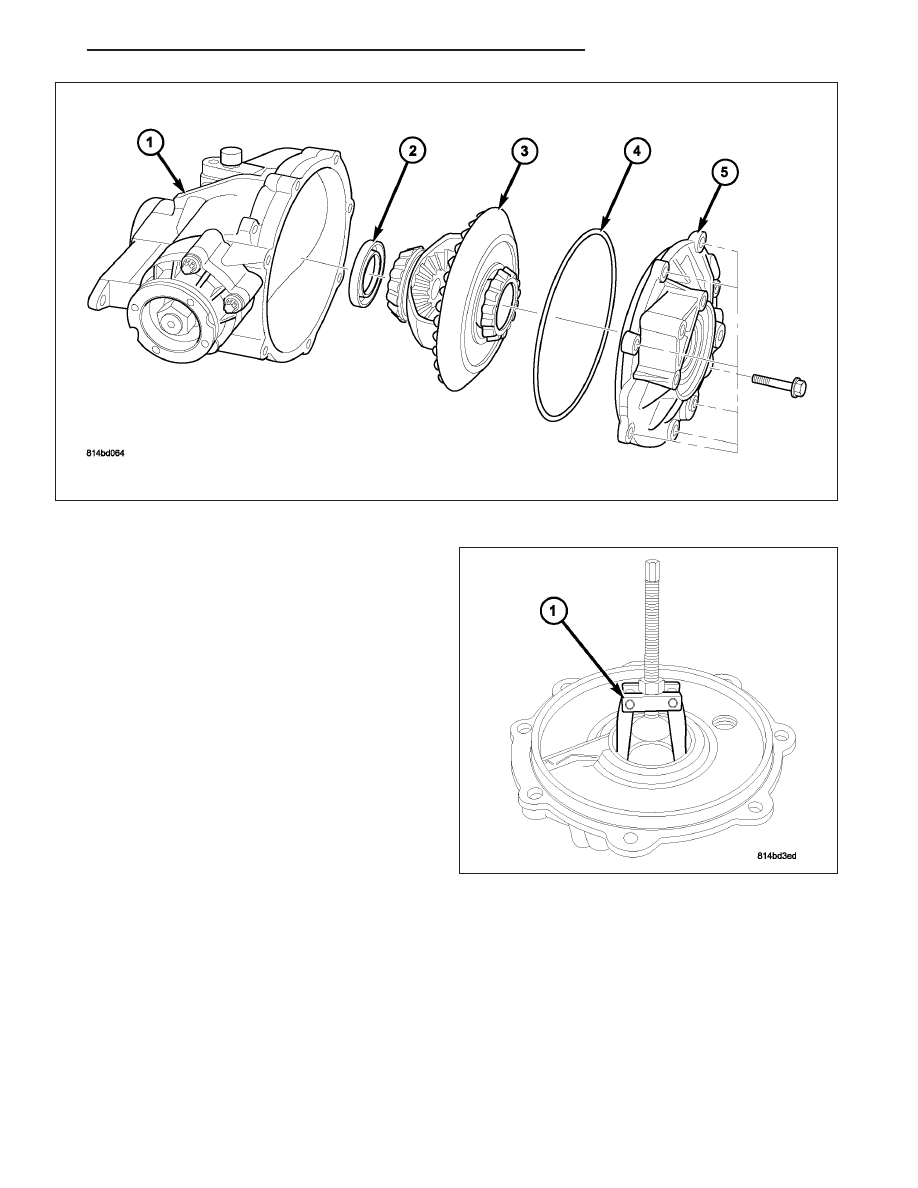

4. Remove axle housing cover and differential assembly.

5. Remove differential side bearing cup from axle

housing cover. Install Tool 6514 (1) as shown.

LX

FRONT AXLE - 175 FIA
