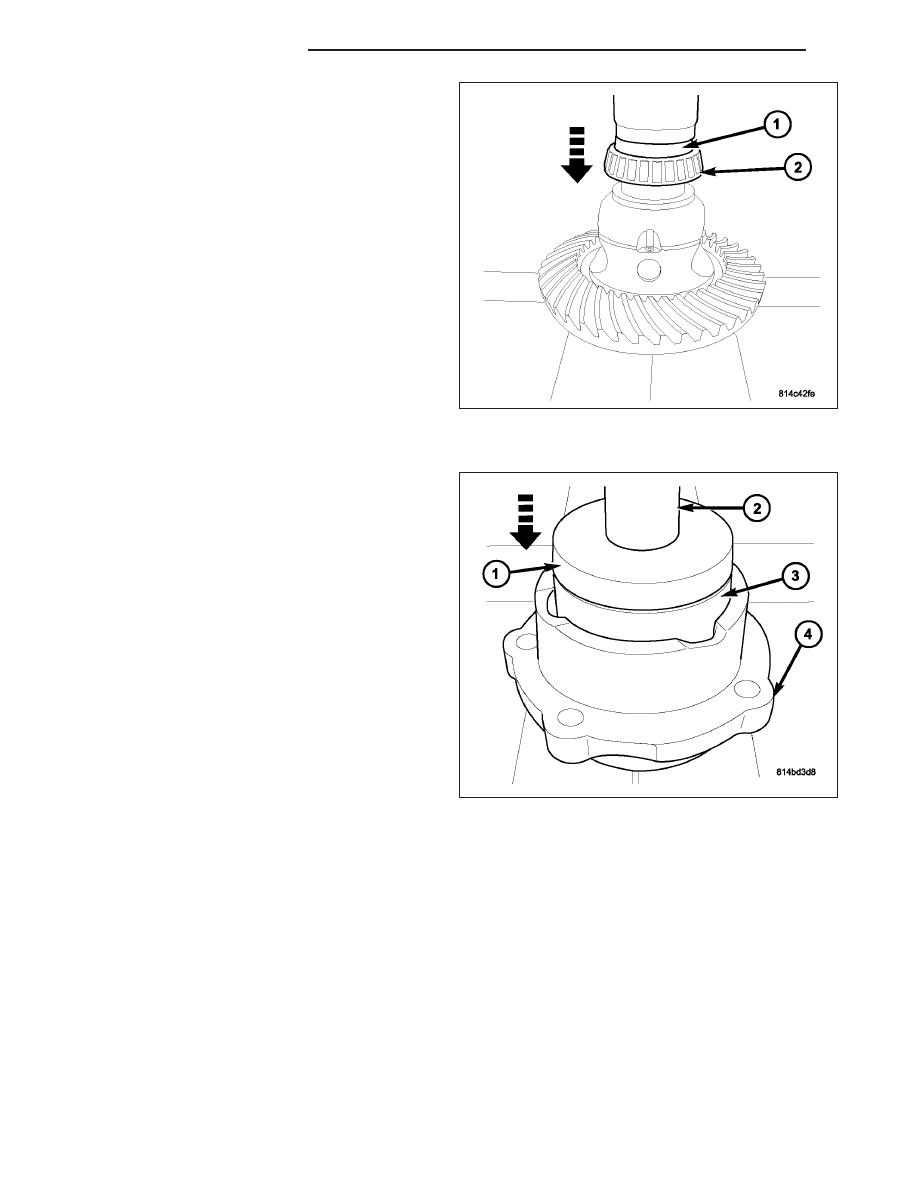

5. Using Tool 9665 (1), install new differential side

bearing (opposite side).

PINION HOUSING ASSEMBLY

1. Using Tools C-4171 (2) and D-129 (1), press new

pinion head bearing cup (3) into pinion gear
housing.

3 - 76

FRONT AXLE - 175 FIA

LX

2. Using Tools C-4171 (1) and D-130 (2), press new

pinion tail bearing cup into pinion gear housing.

3. Using Tool L-4507, install new pinion head bearing.

4. Install pinion bearing select spacer (1) removed

upon dissasembly. Spacer thickness will be mea-
sured/verified at end of assembly.

LX

FRONT AXLE - 175 FIA

3 - 77

5. Install pinion gear/bearing assembly into pinion

housing. Using Tool L-4507 (1) , press new pinion
tail bearing (2) onto shaft.

6. Usint Tool 9677 (1), install new pinion seal.

7. Using Tool L-4507 (1), install pinion flange (2) until

it bottoms.

3 - 78

FRONT AXLE - 175 FIA

LX

8. Using Tool 6958 (2), install pinion flange nut and

torque to 475 N·m (350 ft. lbs.).

9. Measure pinion housing assembly rotating torque

(1). Rotating torque should be within 130-260 N·cm
(12-23 in. lbs.).

10.

If rotating torque is lower than this range, disas-

semble pinion housing, measure and install a
slightly

thicker

spacer

(1),

reassemble

and

reverify. If rotating torque is higher than this
range,

disassemble

pinion

housing,

install

a

slightly thinner spacer, reassemble and reverify
rotating torque.
