Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 85





NOTE: Side bearing preload shims affect adjust
differential bearing preload and ring gear backlash
and must not be mixed up. Measure and tag side
bearing preload shims upon removal.

3. Remove side bearing preload shim (1).

4. Measure

preload

shim

(1)

to

identify

for

replacement.

5. Using Tool 9664 (1) and Slide Hammer C-637 (2),

remove and discard inboard differential side bear-
ing cup.

3 - 72

FRONT AXLE - 175 FIA

LX

6. Remove side bearing preload shim from housing

(1).

7. Measure

preload

shim

(1)

to

identify

for

replacement.

LX

FRONT AXLE - 175 FIA

3 - 73

ASSEMBLY

DIFFERENTIAL/RING GEAR ASSEMBLY

1. Install pinion shaft (1), pinion gears (3) and thrust

washers (2) as shown.

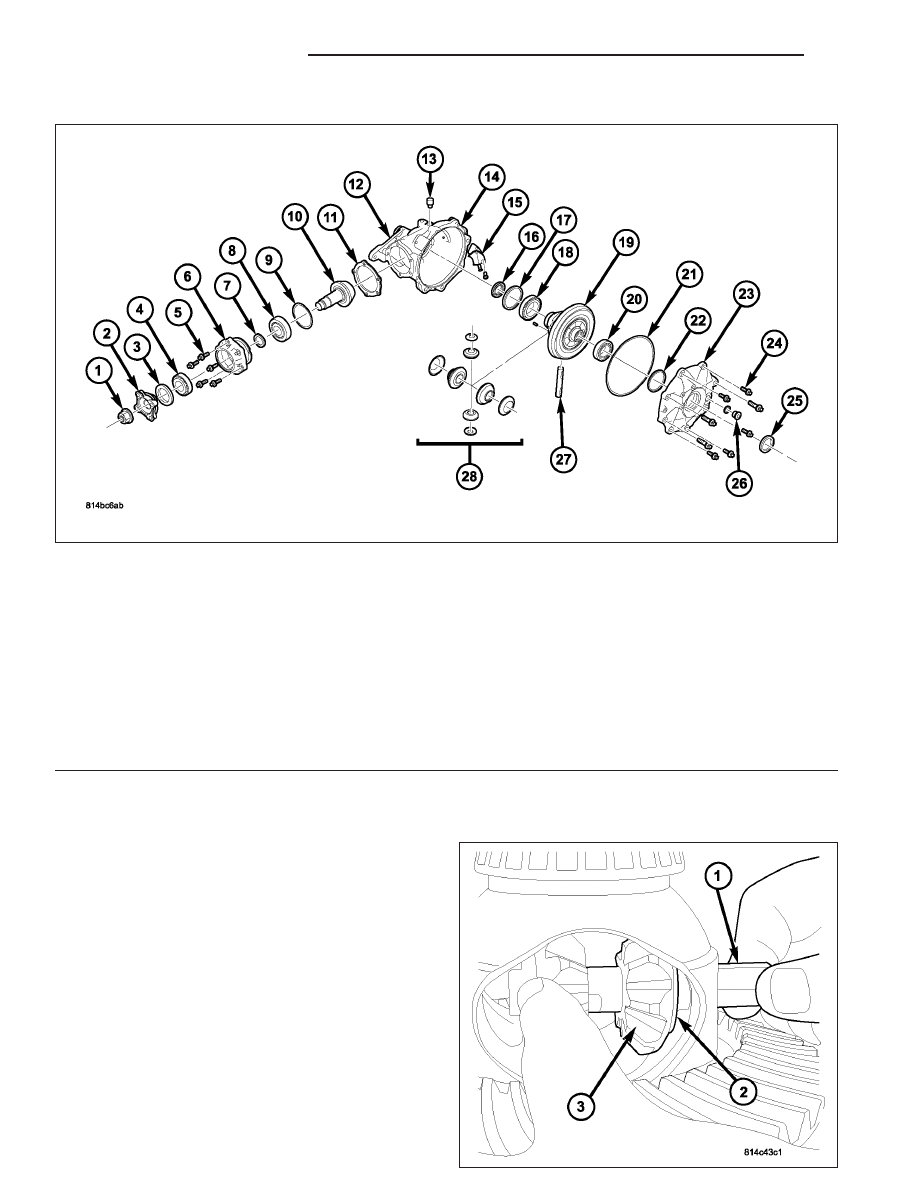

175MM FIA Front Axle Exploded View

1 - NUT, PINION FLANGE1

15 - BAFFLE, VENT

2 - FLANGE, PINION

16 - SEAL, AXLE

3 - SEAL, PINION

17 - SHIM, PRELOAD

4 - BEARING, PINION TAIL

18 - BEARING, DIFFERENTIAL SIDE

5 - BOLT, PINION HOUSING

19 - ASSEMBLY, RING GEAR/DIFFERENTIAL

6 - HOUSING, PINION

20 - BEARING, DIFFERENTIAL SIDE

7 - SPACER, SELECT

21 - SEAL, AXLE COVER O-RING

8 - BEARING, PINION HEAD

22 - SHIM, BEARING PRELOAD

9 - SEAL, PINION HOUSING O-RING

23 - COVER, AXLE HOUSING

10 - GEAR, PINION

24 - BOLT, AXLE HOUSING COVER

11 - SHIM, PINION DEPTH (SELECT)

25 - SEAL, AXLE

12 - HOUSING, AXLE

26 - PLUG, AXLE FILL

13 - VENT, HOUSING

27 - SHAFT, DIFFERENTIAL PINION

14 - HOUSING, AXLE

3 - 74

FRONT AXLE - 175 FIA

LX

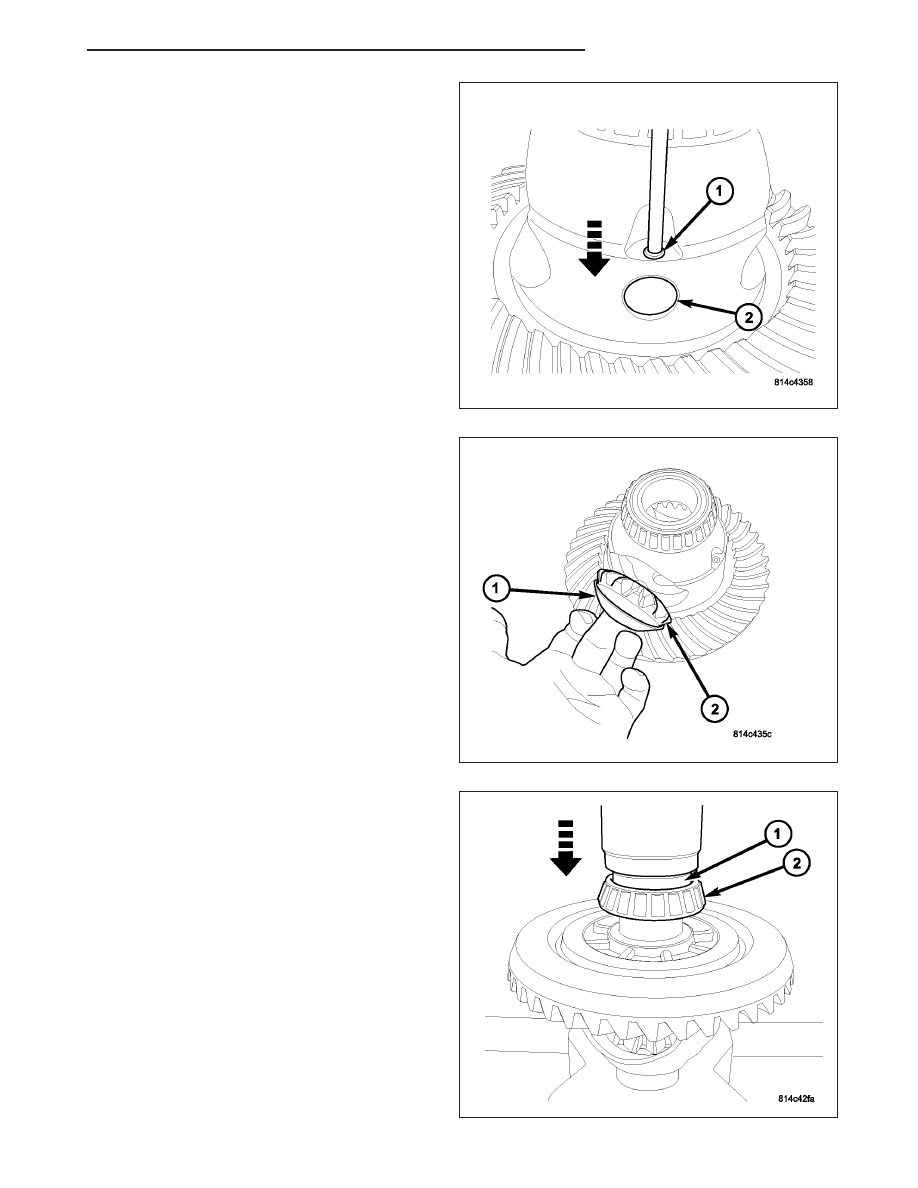

2. Using suitable punch, install new roll pin and install

flush to differential case (1).

3. Install differential side gears and thrust washers

(1,2). Rotate into position.

4. Using Tool 9666 (1), install new differential side

bearing (ring gear side).

LX

FRONT AXLE - 175 FIA

3 - 75
