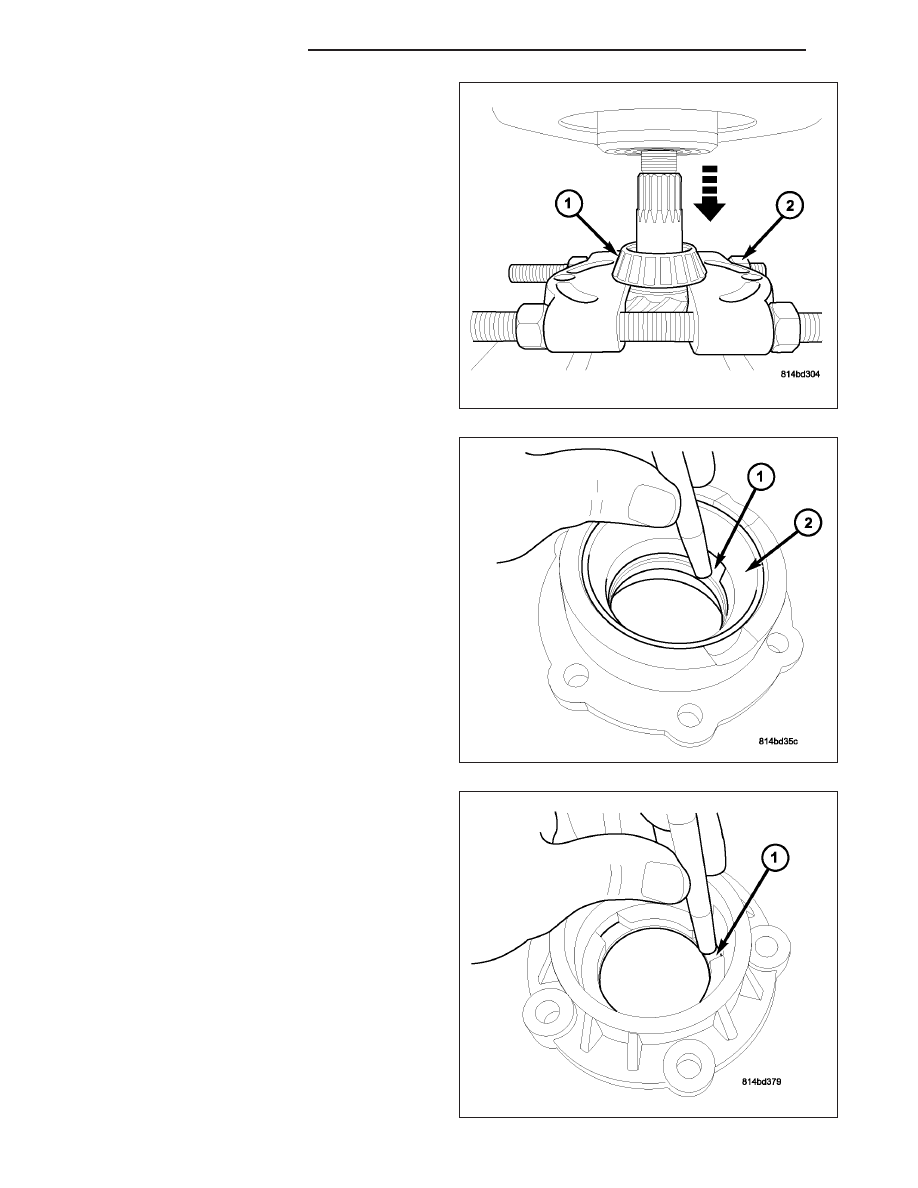

Using splitter 1130 or equivalent (2), press off pinion
head bearing (1).

3. Using a suitable punch, remove pinion tail bearing

cup (1).

4. Using suitable punch, remove pinion head bearing

cup (1).

3 - 68

FRONT AXLE - 175 FIA

LX

DIFFERENTIAL DISASSEMBLY

NOTE: The differential ring gear is welded to the differential case and is not serviceable separately.

1. Rotate differential side gears about case and

remove side gears (2) and thrust washers (1).

2. Using suitable punch, drive pinion shaft roll pin (1)

into case until it bottoms.

LX

FRONT AXLE - 175 FIA

3 - 69

3. Remove pinion shaft (1), pinion gears (3) and

thrust washers (2). Drive out and discard pinion
shaft roll pin.

4. Using Tool 9676 (1) and Tool 1130 (3), press differ-

ential side bearing (2) off of ring gear side and
discard.

5. Using Tool 9676 (1) and Tool 1130 (3), press differ-

ential side bearing (2) off of opposite side and
discard.

3 - 70

FRONT AXLE - 175 FIA

LX

AXLE HOUSING

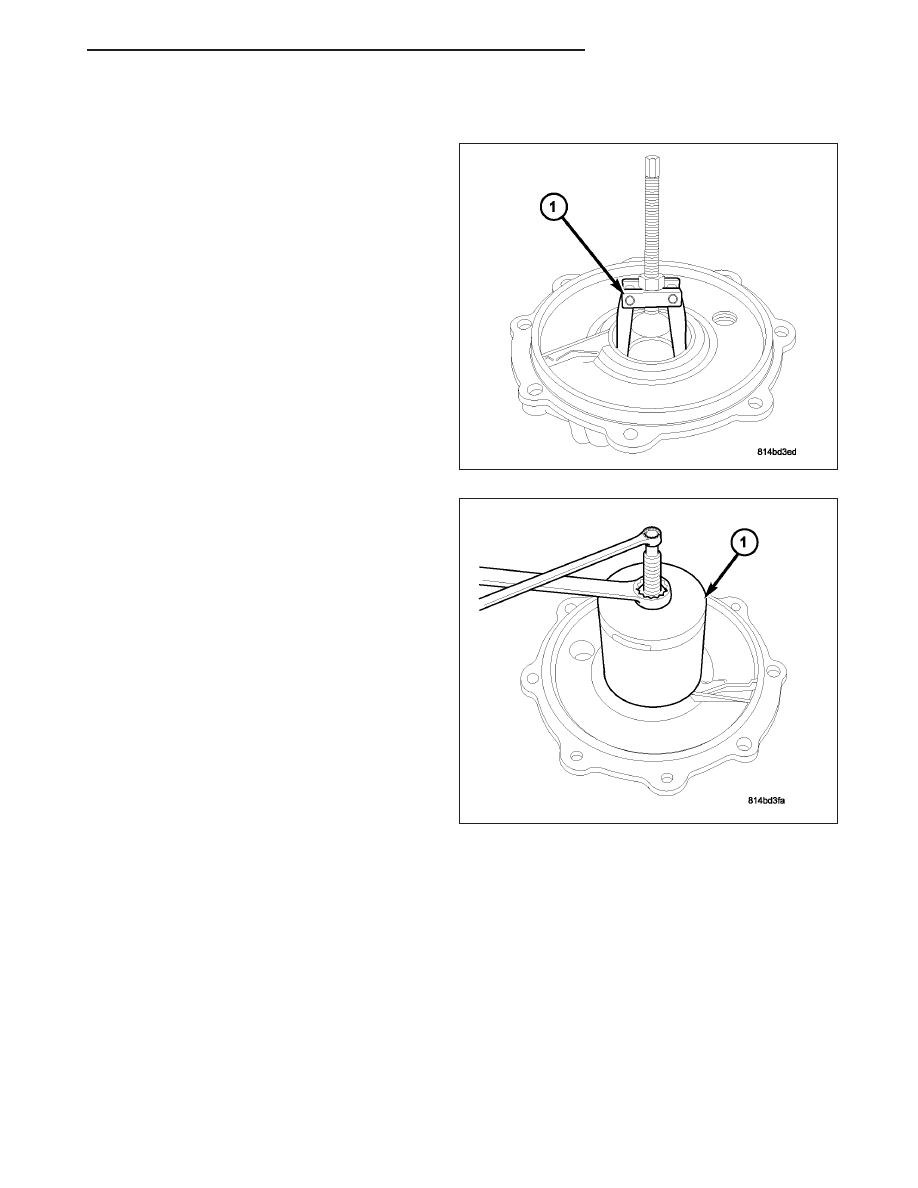

1. Remove differential side bearing cup from axle

housing cover. Install Tool 6514 (1) as shown.

2. Remove differential side bearing cup with Tool

6514 (1).

LX

FRONT AXLE - 175 FIA

3 - 71
