6. Separate power steering return line (3) from cradle

by unfastening clips (1).

7. Remove front axle housing support bracket (1).

8. Remove seven front axle assembly-to-oil pan bolts.

Remove axle assembly (1) from vehicle.

3 - 60

FRONT AXLE - 175 FIA

LX

DISASSEMBLY

175MM FIA Front Axle Exploded View

1 - NUT, PINION FLANGE1

15 - BAFFLE, VENT

2 - FLANGE, PINION

16 - SEAL, AXLE

3 - SEAL, PINION

17 - SHIM, PRELOAD

4 - BEARING, PINION TAIL

18 - BEARING, DIFFERENTIAL SIDE

5 - BOLT, PINION HOUSING

19 - ASSEMBLY, RING GEAR/DIFFERENTIAL

6 - HOUSING, PINION

20 - BEARING, DIFFERENTIAL SIDE

7 - SPACER, SELECT

21 - SEAL, AXLE COVER O-RING

8 - BEARING, PINION HEAD

22 - SHIM, BEARING PRELOAD

9 - SEAL, PINION HOUSING O-RING

23 - COVER, AXLE HOUSING

10 - GEAR, PINION

24 - BOLT, AXLE HOUSING COVER

11 - SHIM, PINION DEPTH (SELECT)

25 - SEAL, AXLE

12 - HOUSING, AXLE

26 - PLUG, AXLE FILL

13 - VENT, HOUSING

27 - SHAFT, DIFFERENTIAL PINION

14 - HOUSING, AXLE

LX

FRONT AXLE - 175 FIA

3 - 61

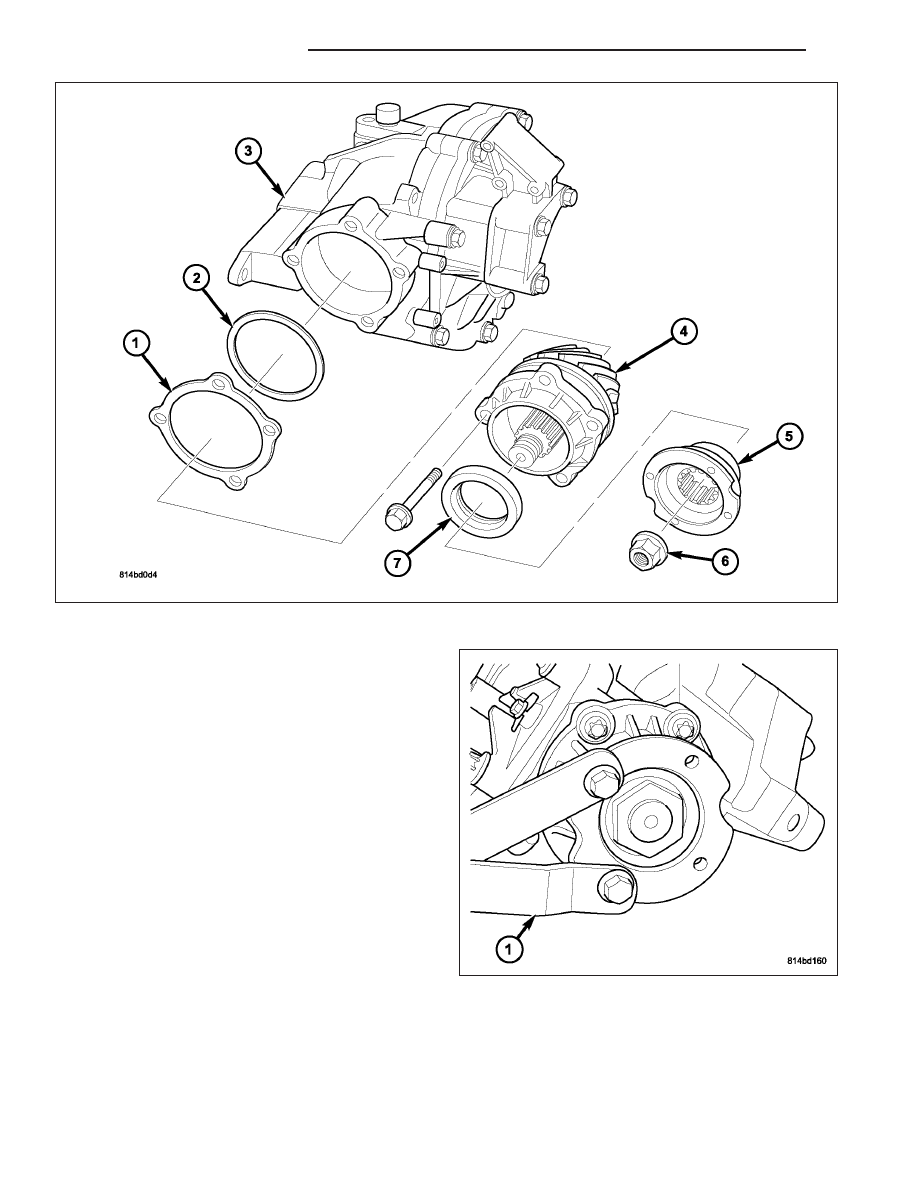

1. Remove pinion housing assembly (4).

2. Remove pinion flange nut: Install Tool 6958 (1) as

shown.

3 - 62

FRONT AXLE - 175 FIA

LX

3. Using suitable socket (1) remove pinion flange nut.

4. Using puller 1026 (1), remove pinion flange.

5. Using suitable screwdriver, remove pinion seal (1).
