CONNECTING RODS

INSTALLATION OF CONNECTING ROD BEAR-
INGS

Fit all rods on one bank until complete.
The bearing caps are not interchangeable and should

be marked at removal to insure correct assembly.

The bearing shells must be installed with the tangs

inserted into the machined grooves in the rods and
caps. Install cap with the tangs on the same side as the
rod.

Limits of taper or out-of-round on any crankshaft

journals should be held to .025mm (.001 inch). Bear-
ings are available in .025mm (.001 inch),.051mm (.002
inch),.076mm (.003 inch),.254mm (.010 inch) and
.305mm (.012 inch) undersize. Install the bearings
in pairs. Do not use a new bearing half with an
old bearing half. Do not file the rods or bearing
caps.

(1) Follow procedure specified in the Standard Ser-

vice Procedure Section for Measuring Main Bearing
Clearance and Connecting Rod Bearing Clearance
(Fig. 16).

The rod bearing bolts should be examined be-

fore reuse. If the threads are necked down the
bolts should be replaced (Fig. 19).

Necking can be checked by holding a scale or straight

edge against the threads. If all the threads do not
contact the scale the bolt should be replaced.

(2) Before installing the nuts the threads should be

oiled with engine oil.

(3) Install nuts on each bolt finger tight then alter-

nately torque each nut to assemble the cap properly.

(4) Tighten the nuts to 54 N

Im PLUS 1/4 turn (40 ft.

lbs. PLUS 1/4 turn).

(5) Using a feeler gauge, check connecting rod side

clearance (Fig. 17). Refer to (Fig. 18) for specifications.

CRANKSHAFT SERVICE

CRANKSHAFT MAIN BEARINGS

Bearing caps are not interchangeable and should be

marked at removal to insure correct assembly. (Fig. 1)
Upper and lower bearing halves are NOT interchange-
able. Lower main bearing halves of 1, 3 and 4 are
interchangeable. Upper main bearing halves of 1, 3
and 4 are interchangeable.

CRANKSHAFT MAIN JOURNALS

The crankshaft journals should be checked for exces-

sive wear, taper and scoring. (Fig. 6) Limits of taper or
out-of-round on any crankshaft journals should be held
to .025mm (.001 inch). Journal grinding should not
exceed .305mm (.012 inch) under the standard journal
diameter. Do NOT grind thrust faces of Number 2 main
bearing. Do NOT nick crank pin or bearing fillets. After
grinding, remove rough edges from crankshaft oil holes
and clean out all passages.

CAUTION: With the nodular cast iron crankshafts
used it is important that the final paper or cloth polish
after any journal regrind be in the same direction as
normal rotation in the engine.

Upper and lower Number 2 bearing halves are

flanged to carry the crankshaft thrust loads and are
NOT interchangeable with any other bearing halves in
the engine (Fig. 2). All bearing cap bolts removed
during service procedures are to be cleaned and oiled
before installation. Bearing shells are available in

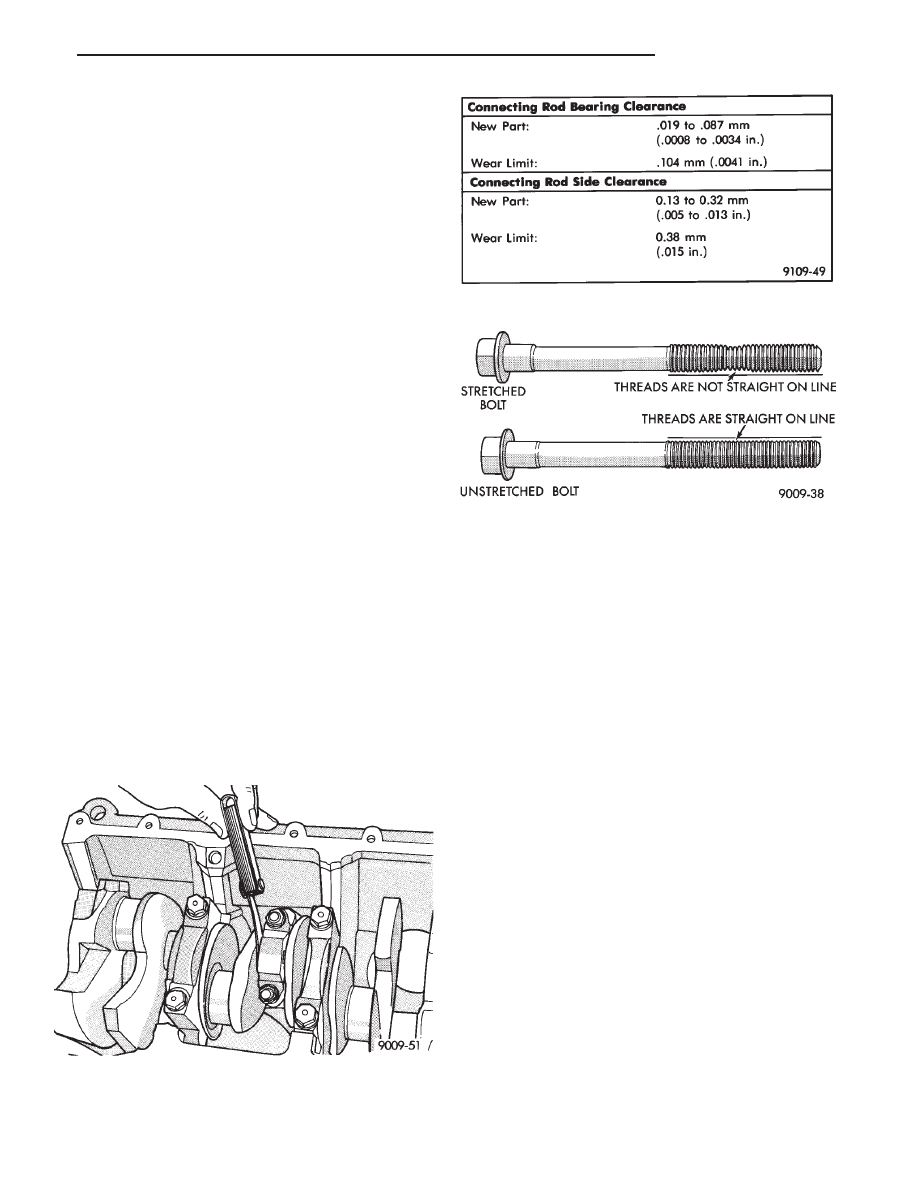

Fig. 17 Checking Connecting Rod Side Clearance

Fig. 18 Connecting Rod Specifications

Fig. 19 Check for Stretched Rod Bolts

.

3.3L ENGINE

9 - 103

standard and the following undersizes: 0.025mm (.001
inch), .051mm (.002 inch), .076mm (.003 inch), .254mm
(.010 inch), and .305mm (.012 inch). Never install an
undersize bearing that will reduce clearance below
specifications.

REMOVAL

(1) Remove oil pan and identify bearing caps before

removal.

(2) Remove bearing caps one at a time. Remove

upper half of bearing by inserting Special Main Bear-
ing Tool C-3059. (Fig. 3) into the oil hole of crankshaft.

(3) Slowly rotate crankshaft clockwise, forcing out

upper half of bearing shell.

INSTALLATION

Only one main bearing should be selectively

fitted while all other main bearing caps are prop-
erly tightened.

When installing a new upper bearing shell, slightly

chamfer the sharp edges from the plain side.

(1) Start bearing in place, and insert Main Bearing

Tool C-3059 into oil hole of crankshaft (Fig. 3).

(2) Slowly rotate crankshaft counter-clockwise slid-

ing the bearing into position. Remove Special Main
Bearing Tool C-3059.

(3) Install each main cap and tighten bolts finger

tight.

(4) Tighten number 1, 3 and 4 main cap bolts to 41

N

Im + 1/4 Turn (30 ft. lbs.+ 1/4 Turn).

(5) Rotate the crankshaft until number 6 piston is at

TDC.

(6) To ensure correct thrust bearing alignment the

following procedure must be done:

(a) Move crankshaft all the way to the rear of its

travel.

(b) Then, move crankshaft all the way to the front

of its travel.

(c) Wedge a appropriate tool between the rear of

the cylinder block and rear crankshaft counter-
weight. This will hold the crankshaft in it’s most
forward position.

(d) Tighten the #2 Thrust Bearing cap bolts to 41

N

Im + 1/4 Turn (30 ft. lbs.+ 1/4 Turn). Remove the

holding tool.

CHECKING CRANKSHAFT END PLAY

(1) Mount a dial indicator to front of engine, locating

probe on nose of crankshaft (Fig. 4).

(2) Move crankshaft all the way to the rear of its

travel.

(3) Zero the dial indicator.
(4) Move crankshaft all the way to the front and read

the dial indicator. Refer to (Fig. 5) for specification.

CRANKSHAFT END PLAY CHECK—OPTIONAL

(1) Move crankshaft all the way to the rear of its

travel using a screwdriver or other lever inserted
between a main bearing cap and a crankshaft cheek us-

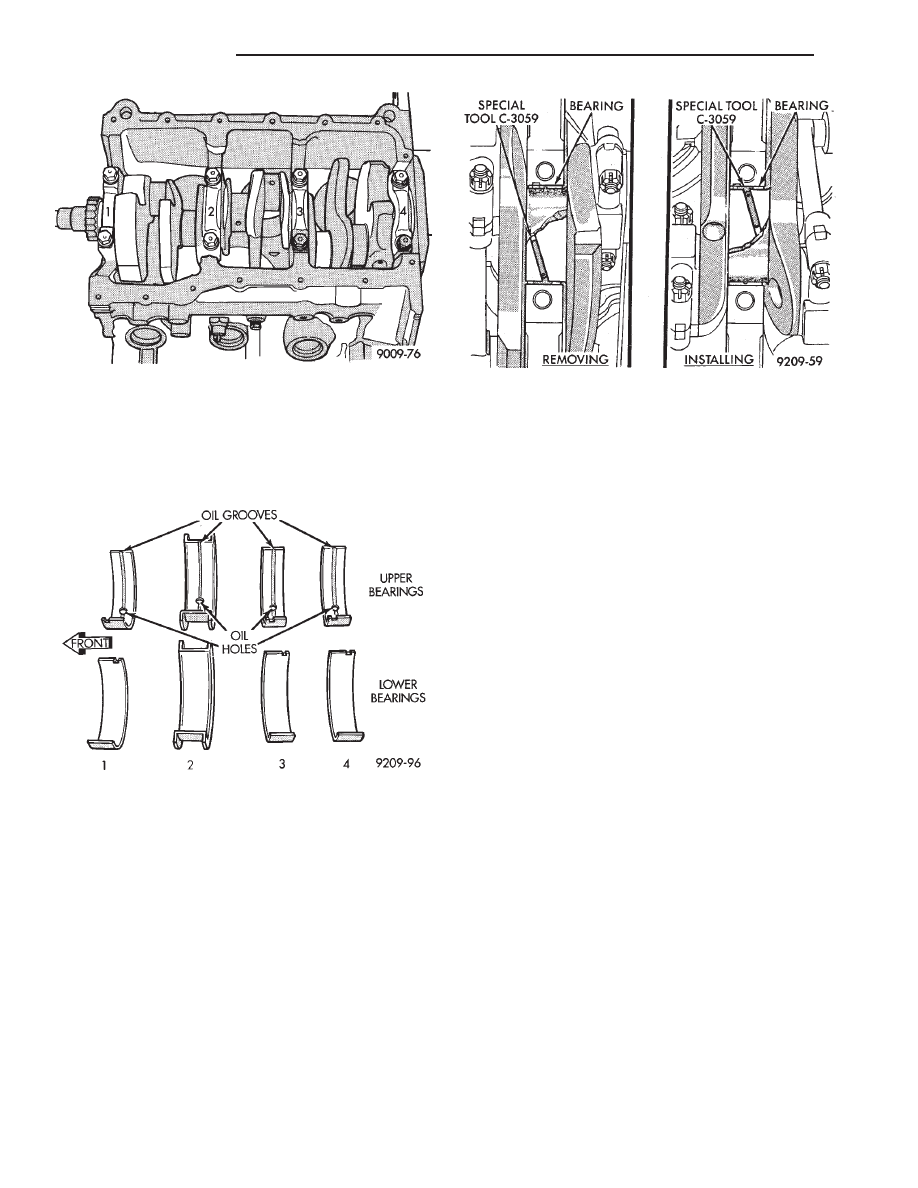

Fig. 1 Main Bearing Cap Identification

Fig. 2 Main Bearing Identification

Fig. 3 Removing and Installing Upper Main Bearing

With Special Tool C-3059

9 - 104

3.3L ENGINE

.

ing care not to damage any bearing surface.Do not-
loosen main bearing cap.

(2) Use a feeler gauge between number 2 thrust

bearing and machined crankshaft surface to determine
end play. Refer to (Fig. 5) for specification.

CRANKSHAFT OIL CLEARANCE

(1) Measure the journal outside diameter as shown

in (Fig. 6). Refer to specification (Fig. 5).

PLASTIGAGE (OIL CLEARANCE) MEASURE-
MENT

(1) Remove oil from journal and bearing shell.
(2) Install crankshaft.
(3) Cut plastigage to same length as width of the

bearing and place it in parallel with the journal axis
(Fig. 7).

(4) Install the main bearing cap carefully and

tighten the bolts to specified torque.

CAUTION: Do not rotate crankshaft or the plastigage
will be smeared.

(5) Carefully remove the bearing cap and measure

the width of the plastigage at the widest part using the
scale on the plastigage package (Fig. 7). Refer to
specification (Fig. 5) for proper clearances. If the clear-
ance exceeds the specified limits. Replace the main
bearing(s) and if necessary have the crankshaft ma-
chined to next undersize. Also see Measuring Main and
Connecting Rod Bearing Clearance in Standard Ser-
vice Procedures.

CAUTION: Do not rotate crankshaft or the Plastigage
may be smeared.

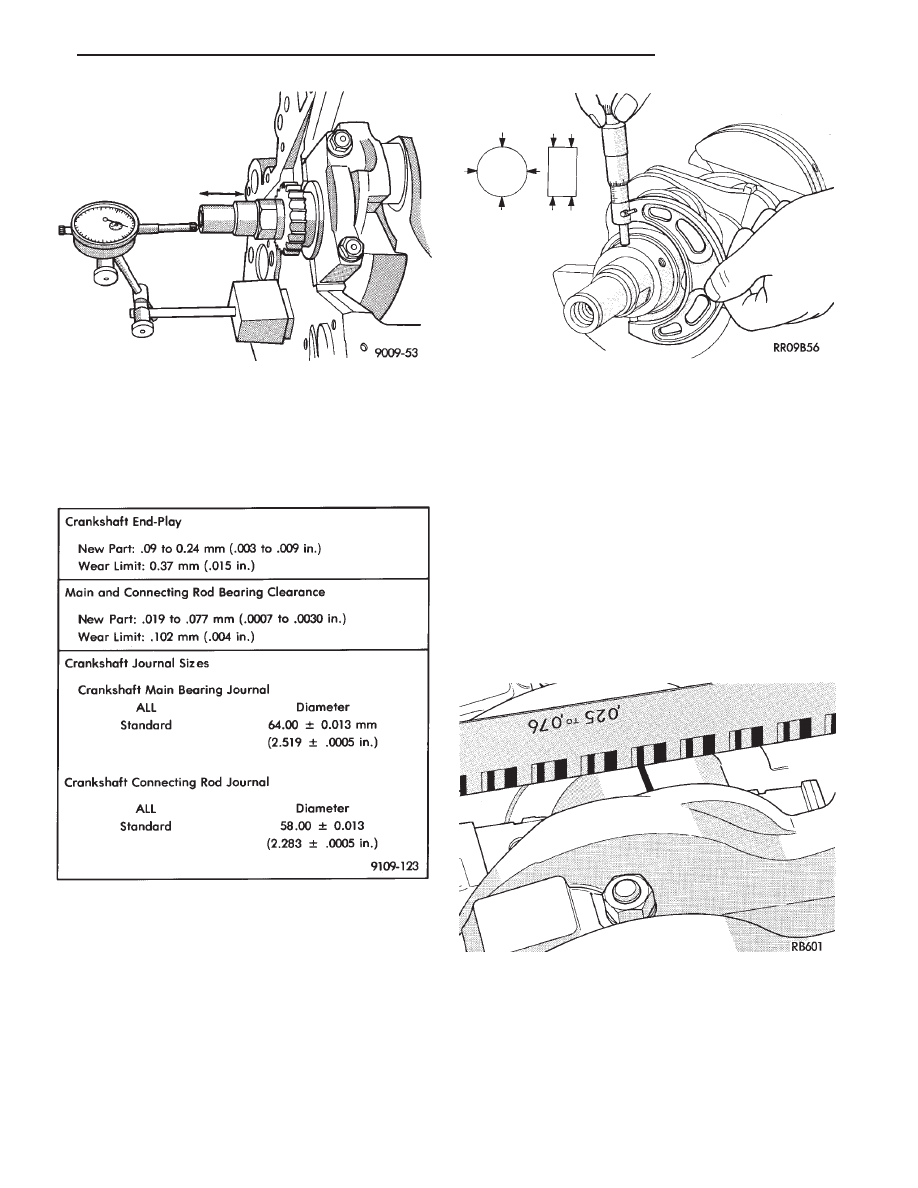

Fig. 4 Checking Crankshaft End Play

Fig. 5 Crankshaft specification

Fig. 6 Measure Crankshaft Journal O.D.

Fig. 7 Measuring Bearing Clearance with Plastigage

.

3.3L ENGINE

9 - 105

CRANKSHAFT OIL SEALS SERVICE

REMOVAL

Pry out rear seal with screwdriver. Be careful not to

nick or damage crankshaft flange seal surface or re-
tainer bore (Fig. 8).

INSTALLATION

(1) Place Special Seal Pilot Tool C-4681 on crank-

shaft (Fig. 9).

(2) Lightly coat seal O.D. with Loctite Stud N’ Bear-

ing Mount or equivalent.

(3) Place seal over Special Seal Pilot Tool C-4681 and

tap in place with a plastic hammer.

REAR CRANKSHAFT SEAL RETAINER

When retainer removal is required, remove retainer

clean engine block and retainer of old gasket. Make
sure surfaces are clean and free of oil. Install new
gasket and tighten screws to 12 N

Im (105 in. lbs.).

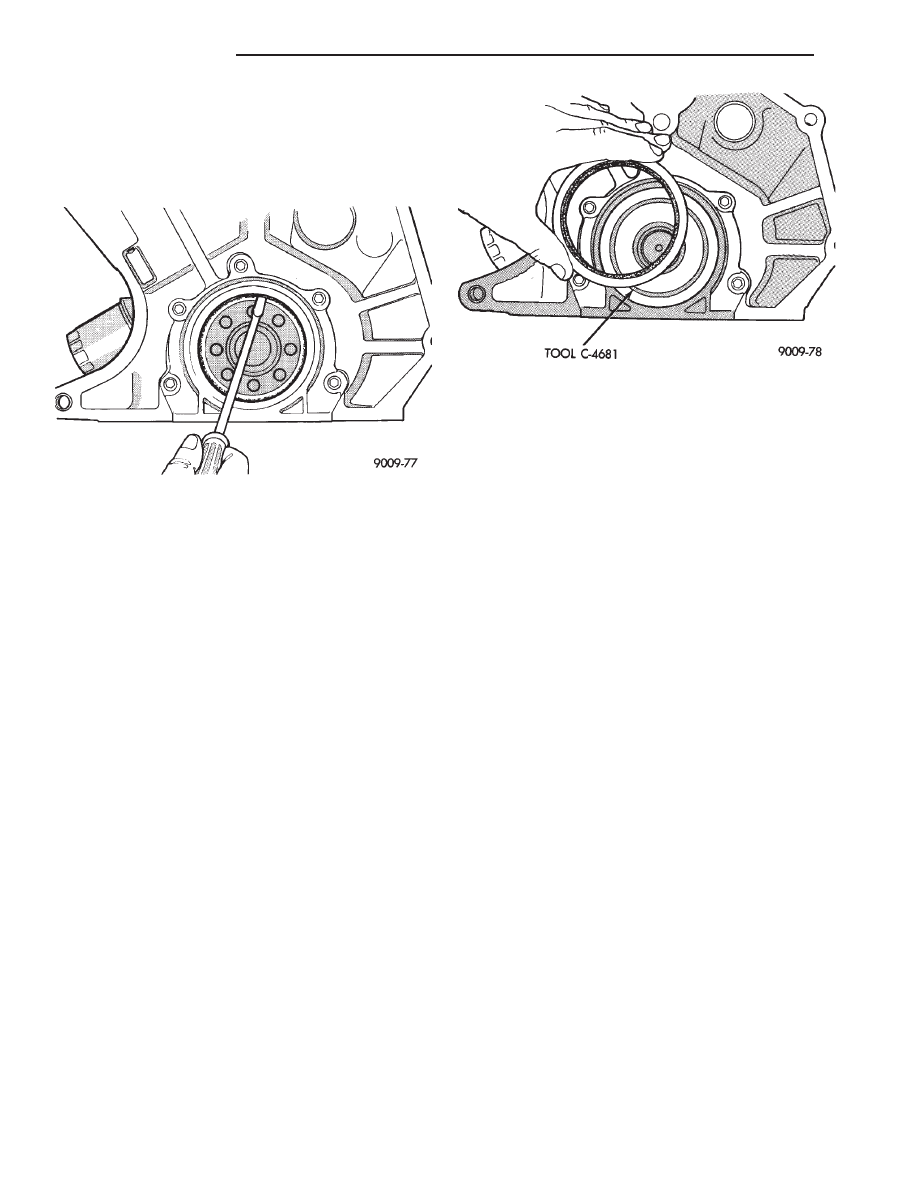

Fig. 9 Installing Rear Crankshaft Oil Seal

Fig. 8 Removing Rear Crankshaft Oil Seal
