Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 315

a 15 degree stone. If the blue is transferred to the
bottom edge of valve face raise valve seat with a 65
degrees stone.

Valve seats which are worn or burned can be

reworked, provided that correct angle and seat
width are maintained. Otherwise cylinder head
must be replaced.

(4) When seat is properly positioned the width of

intake seats should be 1.75 to 2.25mm (0.69 to .088
inch) The width of the exhaust seats should be 1.50 to
2.00mm (.059 to .078 inch) (Fig. 21)

(5) Check the valve spring installed height after

refacing the valve and seat (Fig. 24).

TESTING VALVE SPRINGS

Whenever valves have been removed for inspection,

reconditioning or replacement, valve springs should be
tested (Fig. 23). As an example; the compression
length of the spring to be tested is 33.34mm (1-5/16
inches). Turn table of Tool C-647 until surface is in line
with the 33.34mm (1-5/16 inch) mark on the threaded
stud and the zero mark on the front. Place spring over
stud on the table and lift compressing lever to set tone
device. Pull on torque wrench until ping is heard. Take
reading on torque wrench at this instant. Multiply this
reading by two. This will give the spring load at test
length. Fractional measurements are indicated on the
table for finer adjustments. Refer to specifications to
obtain specified height and allowable tensions. Discard
the springs that do not meet specifications.

VALVE INSTALLATION

(1) Coat valve stems with clean engine oil and insert

them in cylinder head.

(2) If valves or seats are reground, check installed

valve spring height (Fig. 24).

(3) Install new cup seals on all valve stems and over

valve guides (Fig. 24). Install valve springs and valve
retainers.

(4) Compress valve springs with Valve Spring Com-

pressor Tool C-3422-B, with adapter 6412 install locks
and release tool. If valves and/or seats are re-
ground, measure the installed height of springs,
make sure measurements is taken from top of
spring seat to the bottom surface of spring re-
tainer. If height is greater than 1-19/32 inches,
(40.6mm), install a 1/32 inch (.794mm) spacer in
head counterbore to bring spring height back to
normal 1-17/32 to 1-19/32 inch (39.1 to 40.6mm).

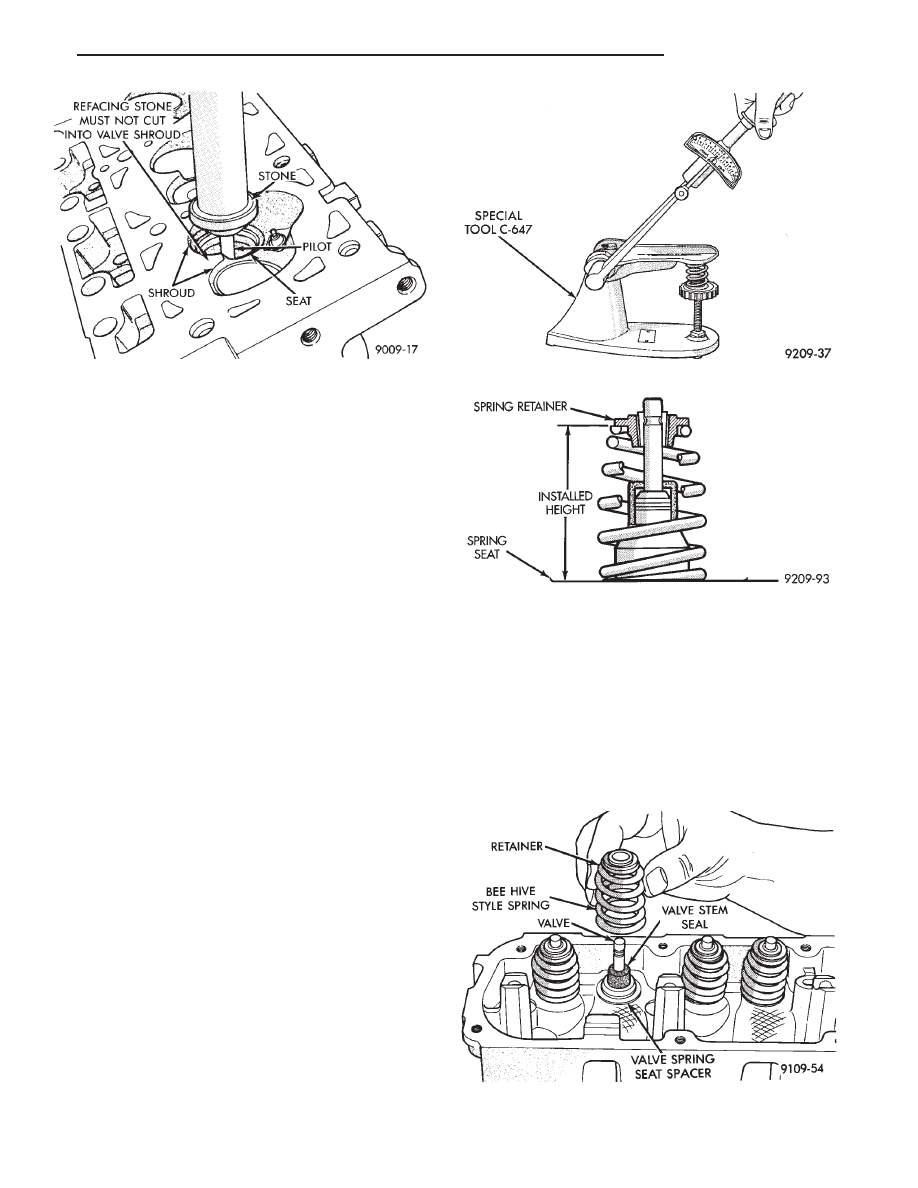

Fig. 22 Refacing Valve Seats

Fig. 23 Testing Valve Spring with Special Tool C-647

Fig. 24 Checking Valve Installed Height

Fig. 25 Installing Valve, Cup Seal, Spring and Re-

tainer

.

3.3L ENGINE

9 - 91

REPLACE VALVE STEM SEALS OR VALVE
SPRINGS, CYLINDER HEAD NOT REMOVED

(1) Perform fuel system pressure release procedure

before attempting any repairs

(2) Disconnect negative battery cable.
(3) Remove Air Cleaner Cover and hose assembly.
(4) Remove

Intake

Manifold;

Refer

to

Intake/Exhaust Manifold 3.3L Engine Group 11 Ex-
haust System and Intake Manifolds of this manual for
removal procedure.

(5) Remove cylinder head covers and spark plugs.
(6) Remove connector wire from ignition coils.
(7) Using suitable socket and flex handle at crank-

shaft pulley retaining screw, turn engine so the num-
ber 1 piston is at Top Dead Center on the compression
stroke.

(8) Remove rocker arms with rocker shaft and in-

stall a shaft. The rocker arms should not be disturbed
and left on shaft.

(9) With air hose attached to spark plug adapter

installed in number 1 spark plug hole, apply 90 to 100
psi air pressure (620.5 to 689 kPa). This is to hold
valves into place while servicing components.

(10) Using Tool C-4682 or Equivalent compress

valve spring and remove retainer valve locks and valve
spring.

(11) Install cup shields on the exhaust valve stem

and position down against valve guides.

(12) The intake valve stem seals should be pushed

firmly and squarely over the valve guide using the
valve stem as guide. Do Not Force seal against top of
guide. When installing the valve retainer locks, com-
press the spring only enough to install the locks.

CAUTION:Do not pinch seal between retainer and top
of valve guide.

(13) Follow the same procedure on the remaining 5

cylinders using the firing sequence 1-2-3-4-5-6. Make
sure piston in cylinder is at TDC on the valve
spring that is being covered.

(14) Remove spark plug adapter tool .
(15) Remove shaft and install rocker shaft assembly

and tighten screws to 28 N

Im (250 in. lbs.).

(16) Install rocker arm covers tighten screws to 14

N

Im (120 in. lbs.) and connector to ignition coils.

(17) Install Intake Manifold; Refer to Intake Mani-

fold Installation 3.3L Engine, Group 11 Exhaust Sys-
tem and Intake Manifold.

HYDRAULIC TAPPETS

The valve train includes roller tappet assemblies,

aligning yokes and yoke retainer.

Roller tappet alignment is maintained by machined

flats on tappet body being fitted in pairs into six
aligning yokes. The yokes are secured by an alignment
yoke retainer (Fig. 26).

PRELIMINARY STEP TO CHECKING THE HY-
DRAULIC TAPPETS

Before disassembling any part of the engine to cor-

rect tappet noise, read the oil pressure at the gauge.
Install a reliable gauge at pressure sending unit if
vehicle has no oil pressure gauge and check the oil level
in the oil pan. The pressure should be between 30 and
80 psi (206.8 to 551.6 kPa) at 2000 rpm.

The oil level in the pan should never be above the

MAX mark on dipstick, or below the MIN mark. Either
of these two conditions could be responsible for noisy
tappets. Oil Level Check: stop engine after reach-
ing normal operating temperature. Allow 5 min-
utes to stabilize oil level, check dipstick.

OIL LEVEL TOO HIGH

If oil level is above the MAX mark on dip stick, it is

possible for the connecting rods to dip into the oil while
engine is running and create foam. Foam in oil pan
would be fed to the hydraulic tappets by the oil pump
causing them to lose length and allow valves to seat
noisily.

OIL LEVEL TOO LOW

Low oil level may allow pump to take in air which

when fed to the tappets,causes them to lose length and
allows valves to seat noisily. Any leaks on intake side of
pump through which air can be drawn will create the
same tappet action. Check the lubrication system from
the intake strainer to the pump cover, including the
relief valve retainer cap. When tappet noise is due to
aeration, it may be intermittent or constant, and
usually more than one tappet will be noisy. When oil
level and leaks have been corrected,engine should be
operated at fast idle for sufficient time to allow all of
the air inside of the tappets to be bled out.

TAPPET NOISE DIAGNOSIS

(1) To determine source of tappet noise, operate

engine at idle with cylinder head covers removed.

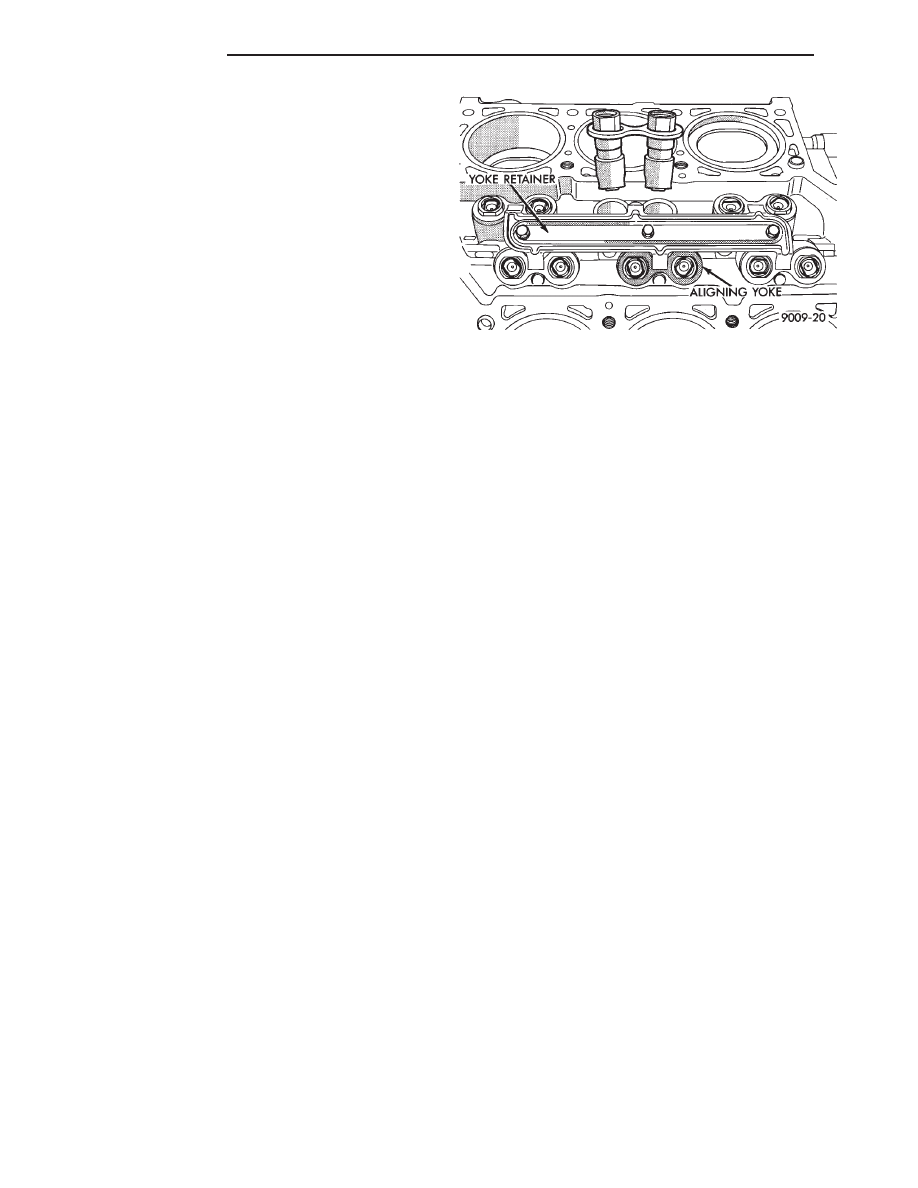

Fig. 26 Roller Tappets Aligning Yoke and Retainer

9 - 92

3.3L ENGINE

.

(2) Feel each valve spring or rocker arm to detect

noisy tappet. The noisy tappet will cause the affected
spring and/or rocker arm to vibrate or feel rough in
operation.

Worn valve guides or cocked springs are some-

times mistaken for noisy tappets. If such is the
case, noise may be dampened by applying side
thrust on the valve spring. If noise is not appre-
ciably reduced, it can be assumed the noise is in
the tappet. Inspect the rocker arm push rod
sockets and push rod ends for wear.

(3) Valve tappet noise ranges from light noise to a

heavy click. A light noise is usually caused by excessive
leakdown around the unit plunger which will necessi-
tate replacing the tappet, or by the plunger partially
sticking in the tappet body cylinder. A heavy click is
caused either by a tappet check valve not seating, or by
foreign

particles

becoming

wedged

between

the

plunger and the tappet body, causing the plunger to
stick in the down position. This heavy click will be
accompanied by excessive clearance between the valve
stem and rocker arm as valve closes. In either case,
tappet assembly should be removed for inspection and
cleaning.

TAPPET REMOVAL

(1) Refer to Cylinder Head Removal of this section to

remove intake manifold and cylinder heads for access
to tappets for service.

(2) Remove yoke retainer and aligning yokes.
(3) Use Tool C-4129 to remove tappets from their

bores. If all tappets are to be removed, identify tappets
to insure installation in original location.

If the tappet or bore in cylinder block is scored,

scuffed, or shows signs of sticking, ream the bore
to next oversize and replace with oversize tap-
pet.

CAUTION: The plunger and tappet bodies are not
interchangeable. The plunger and valve must always
be fitted to the original body. It is advisable to work on
one tappet at a time to avoid mixing of parts. Mixed
parts are not compatible. Do not disassemble a tap-
pet on a dirty work bench.

DISASSEMBLY (FIG. 27)

(1) Pry out plunger retainer spring clip.
(2) Clean varnish deposits from inside of tappet body

above plunger cap.

(3) Invert tappet body and remove plunger cap,

plunger, flat or ball check valve, check valve spring,
check valve retainer and plunger spring. Check valve
could be flat or ball.

CLEANING AND ASSEMBLY

(1) Clean all tappet parts in a solvent that will

remove all varnish and carbon.

(2) Replace tappets that are unfit for further service

with new assemblies.

(3) If plunger shows signs of scoring or wear and

valve is pitted, or if valve seat on end of plunger
indicates any condition that would prevent valve from
seating, install a new tappet assembly.

(4) Assemble tappets (Fig. 27).

INSTALLATION

(1) Lubricate tappets.
(2) Install tappets in their original positions.
(3) With roller tappets, install aligning yokes with

(Fig. 25).

(4) Install yoke retainer and torque screws to 12

N

Im (105 in. lbs.) (Fig. 25).

(5) Install cylinder heads. Refer to cylinder head

installation of this section for procedure.

(6) Start and operate engine. Warm up to normal

operating temperature.

CAUTION: To prevent damage to valve mechanism,
engine must not be run above fast idle until all
hydraulic tappets have filled with oil and have be-
come quiet.

VALVE TIMING

(1) Remove front valve cover and all 6 spark plugs.
(2) Rotate engine until the #2 piston is at TDC of the

compression stroke.

(3) Install a degree wheel on the crankshaft pulley.
(4) With proper adaptor, install a dial into #2 spark

plug hole. Using the indicator find TDC on the com-
pression stroke.

(5) Position the degree wheel to zero.
(6) Remove dial indicator from spark plug hole.
(7) Place a 5.08mm (.200 inch) spacer between the

valve stem tip of #2 intake valve and rocker arm pad.
Allow tappet to bleed down to give a solid tappet effect.

(8) Install a dial indicator so plunger contacts the #2

intake valve spring retainer as nearly perpendicular as
possible. Zero the indicator.

(9) Rotate the engine clockwise until the in take

valve has lifted .254mm (0.010 inch).

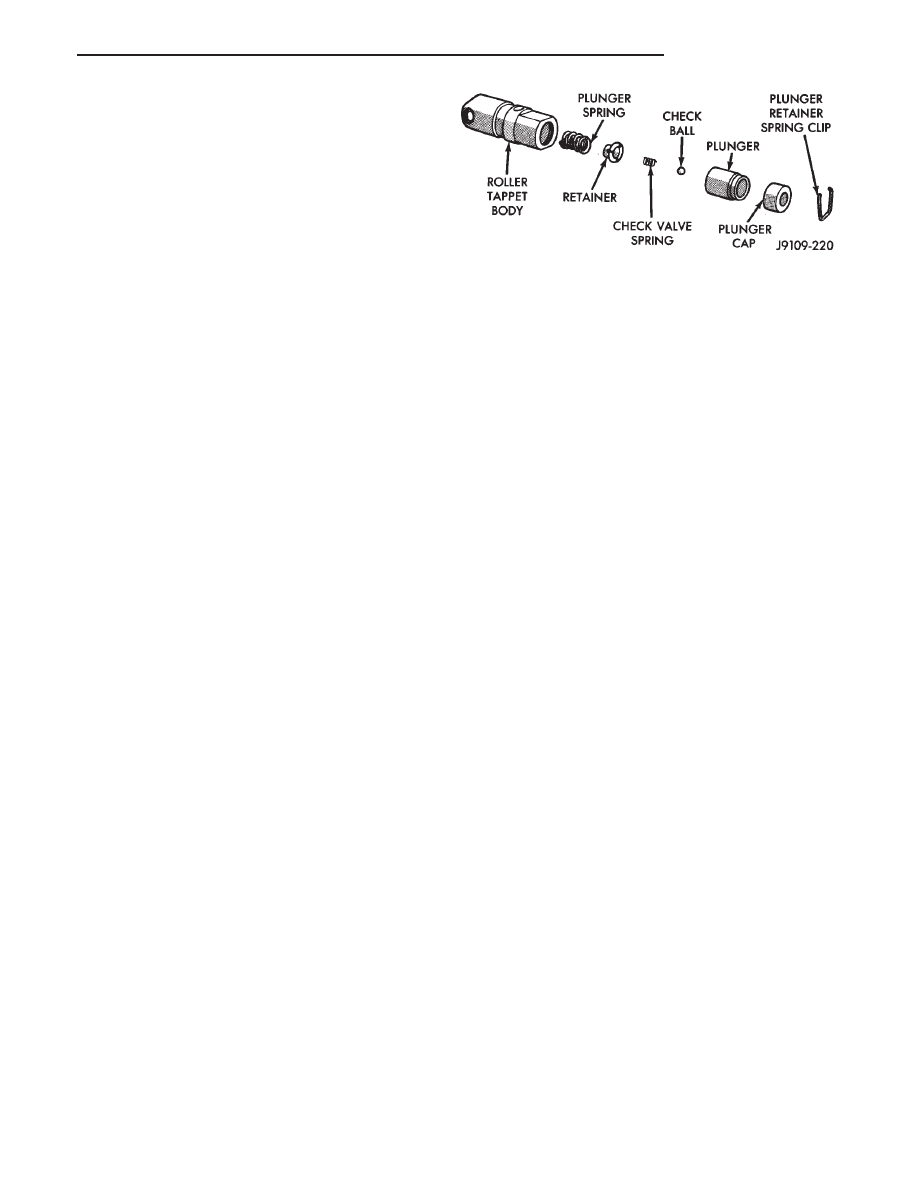

Fig. 27 Hydraulic Roller Tappet Assembly

.

3.3L ENGINE

9 - 93

CAUTION: Do not turn crankshaft any further clock-
wise as intake valve might bottom and result in
serious damage.

(10) Degree wheel should read 3 degrees BTDC to 4

degrees ATDC.

TIMING CHAIN COVER, OIL SEAL AND CHAIN

COVER

REMOVAL

(1) Disconnect battery.
(2) Drain cooling system. Refer to Cooling System

Group 7 for procedure.

(3) Support engine and remove right engine mount.
(4) Raise vehicle on hoist. Drain engine oil.
(5) Remove oil pan and oil pump pick-up. It may

necessary to remove transmission inspection cover.

(6) Remove right wheel and inner splash shield.
(7) Remove drive belt. Refer to Cooling System

Group 7 for procedure.

(8) Remove A/C compressor and set aside.
(9) Remove A/C compressor mounting bracket.
(10) Remove crankshaft pulley. (Fig. 1)
(11) Remove idler pulley from engine bracket.
(12) Remove engine bracket. (Fig. 2)
(13) Remove cam sensor from chain case cover. (Fig.

3)

(14) Remove chain case cover (Fig. 3)

MEASURING TIMING CHAIN FOR STRETCH

(1) Place a scale next to timing chain so that any

movement of chain may be measured.

(2) Place a torque wrench and socket on camshaft

sprocket attaching bolt and apply torque in direction of
crankshaft rotation to take up slack; 41 N

Im (30 ft. lb.)

with cylinder head installed or 20 N

Im (15 ft. lb.) with

cylinder heads removed. With a torque applied to
the camshaft sprocket bolt, crankshaft should

not be permitted to move. It may be necessary to
block crankshaft to prevent rotation.

(3) Holding a scale even, with dimension reading as

shown (Fig. 4 ), along edge of chain links. Apply torque
in the reverse direction to 41 N

Im (30 ft. lbs.) with

cylinder heads installed, or 20 N

Im (15 ft. lbs.) with

cylinder heads removed. Check amount of chain move-
ment (Fig. 4).

(4) Install a new timing chain, if its movement

exceeds 3.175mm (1/8 inch) (Fig. 4).

(5) If chain is not satisfactory, remove camshaft

sprocket attaching bolt, and remove timing chain with
camshaft sprocket.

(6) Using a suitable puller remove the crankshaft

pulley. Be careful not to damage the crankshaft sur-
face.

(7) Position a new crankshaft sprocket on the shaft,

install sprocket with suitable tool and mallet. Be sure
sprocket is seated into position.

(8) Rotate crankshaft sprocket so the timing mark is

to the 12 o’clock position.

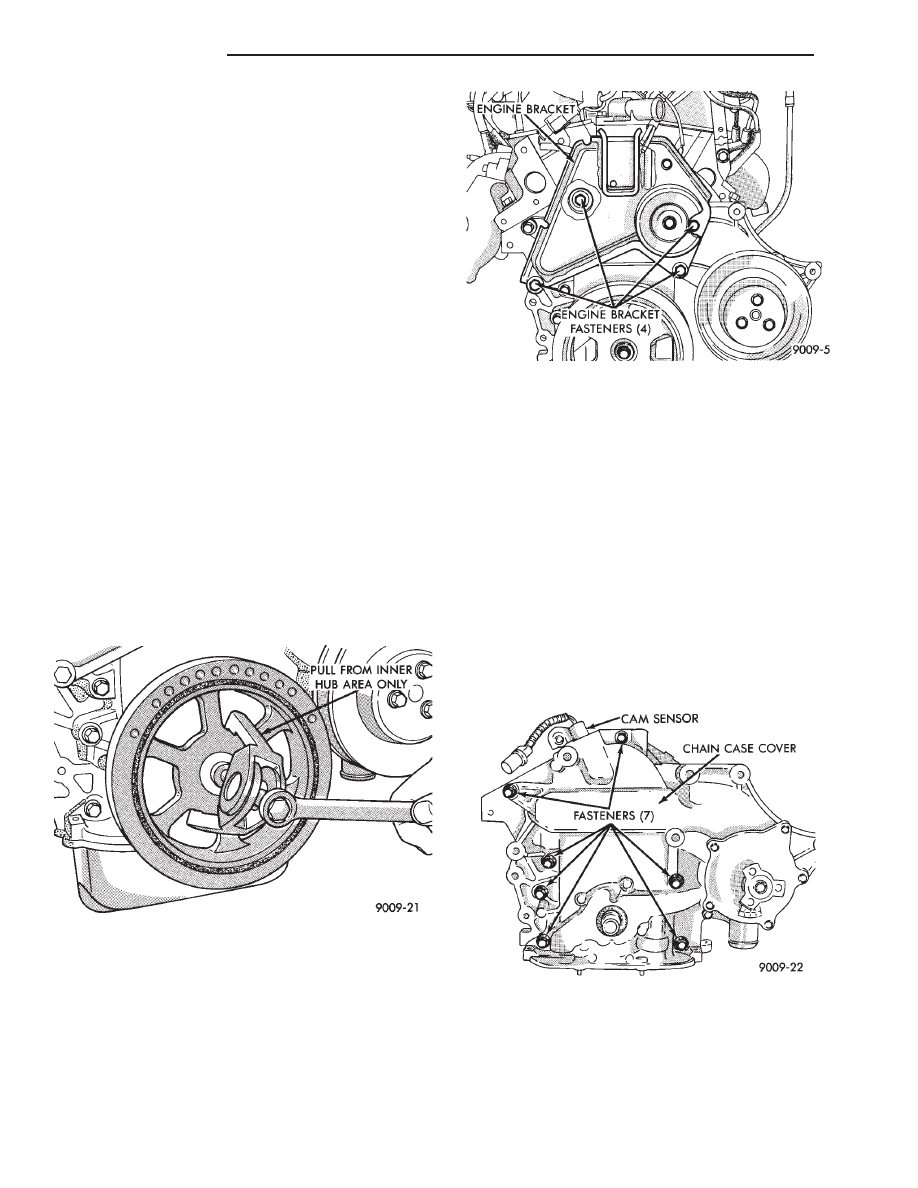

Fig. 1 Removing Crankshaft Pulley

Fig. 2 Engine Bracket

Fig. 3 Timing Chain Case Cover

9 - 94

3.3L ENGINE

.
