VENT WINDOW MOTOR REPLACEMENT

The following procedure describes replacement of a

defective motor without removing the cable assembly
from the vehicle.

REMOVAL

(1) Remove rear quarter trim panel.
(2) Disconnect wiring connector.
(3) Remove three screws attaching motor to cable

(Fig. 11).

(4) Remove two bolts attaching motor bracket to

quarter panel.

(5) Remove motor.

INSTALLATION

(1) Position motor to cable assembly making sure

cable pulley engages with motor and install three
screws.

(2) Install motor bracket to quarter panel bolts.
(3) Connect wiring connector.
(4) Install rear quarter trim panel.

.

POWER WINDOWS

8S - 5

POWER MIRRORS

CONTENTS

page

page

GENERAL INFORMATION

. . . . . . . . . . . . . . . . . . 1

HEATED MIRROR

. . . . . . . . . . . . . . . . . . . . . . . . 1

MIRROR ASSEMBLY REPLACEMENT . . . . . . . . . 2

MIRROR MOTOR TEST . . . . . . . . . . . . . . . . . . . . 1
MIRROR SWITCH REPLACEMENT

. . . . . . . . . . . 2

MIRROR SWITCH TEST

. . . . . . . . . . . . . . . . . . . 1

GENERAL INFORMATION

Electrically-operated remote control mirrors are

available as an option on AS-body vehicles. The mirrors
are controlled by a switch assembly located on the
driver’s door armrest bezel.

The vehicle use a rocker switch for right or left side

mirror selection and four buttons for mirror UP,
DOWN, RIGHT, or LEFT movement.

The motors which operate the mirrors are part of the

mirror assembly and cannot be serviced separately.

MIRROR MOTOR TEST

(1) Remove door trim panel. Refer to Group 23, Body.
(2) Disconnect wiring harness connector to the

Power Mirror.

(3) Using two jumper wires:

• Connect one to a 12-volt source

• Connect the other to a good body ground

• Refer to the Mirror Test Chart for wire hookups at
the switch connector (Fig. 1).

(4) If results shown in chart are not obtained, check

for broken or shorted circuit, or replace mirror assem-
bly as necessary.

MIRROR SWITCH TEST

(1) Remove power mirror switch from mounting po-

sition.

(2) Disconnect wiring harness at switch connector.
(3) Using a ohmmeter, test for continuity between

the terminals of the switch as shown in the Mirror
Switch Continuity Chart (Fig. 2).

If results shown in the chart are not obtained,

replace the switch.

HEATED MIRROR

Heated mirrors are available with Power Mirrors

and Rear Window Defogger only. The heated mirror is
controlled by the rear window defogger switch. The
heated mirror is on when the rear window defogger is
on.

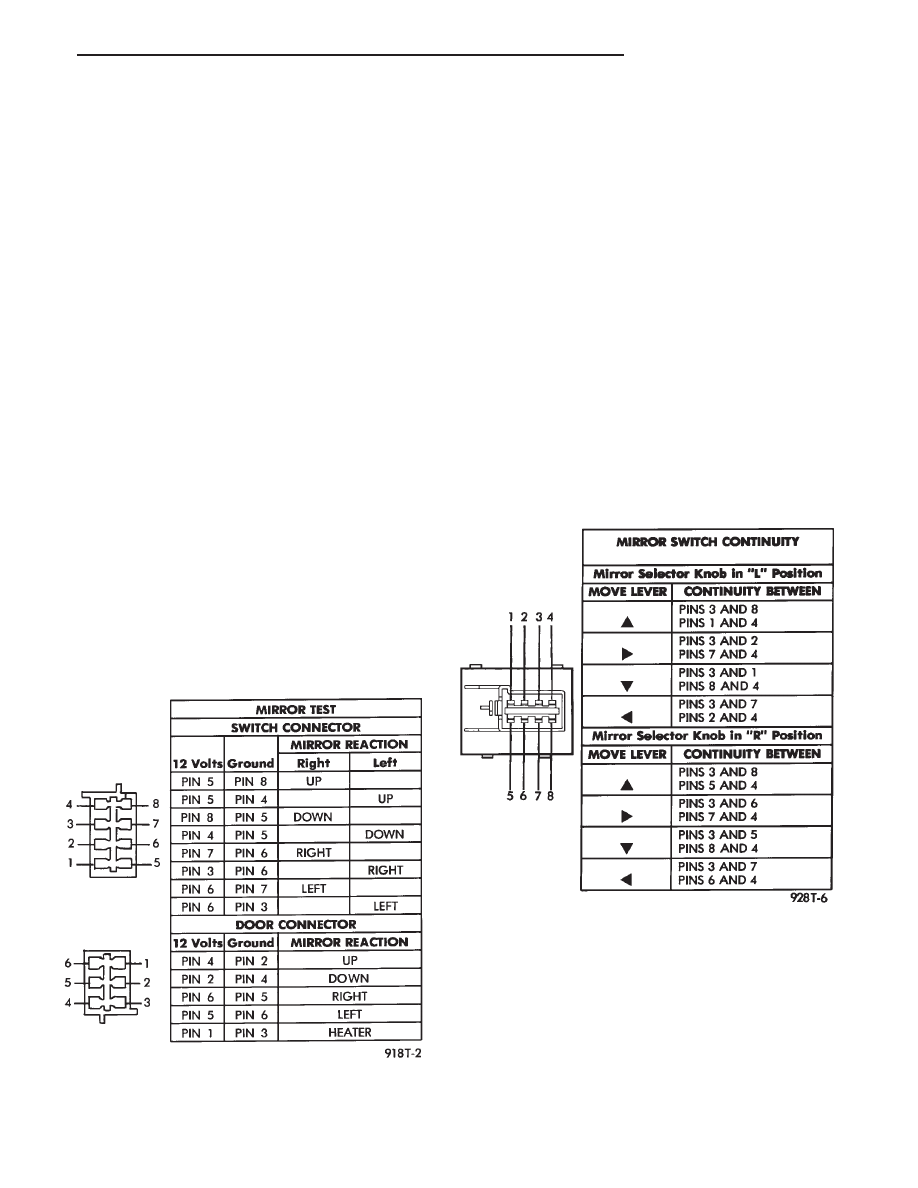

Fig. 1 Power Mirror Test

Fig. 2 Mirror Switch Test

.

POWER MIRRORS

8T - 1

TEST PROCEDURES

(1) The mirror should be warm to the touch.

(a) If not check fuses.
(b) Test voltage at rear window defogger switch.

• If no voltage repair wire.

• Apply voltage to one wire and ground the other, refer
to Fig. 1 for pin numbers. Mirror should become warm
to the touch.
• If not remove mirror glass and test the wires for
continuity. If no continuity repair wires.
• If wires are OK, replace mirror glass.

• To test defogger switch refer to Group 8N, Rear
Window Defogger.

MIRROR SWITCH REPLACEMENT

(1) Remove driver’s door mirror switch bezel from

armrest (Fig.3).

(2) Disconnect wiring connector.
(3) Remove switch from bezel.
(4) For installation, reverse above procedures.

MIRROR ASSEMBLY REPLACEMENT

(1) Remove door trim panel and weather shield.

Refer to Group 23, Body.

(2) Reach inside door and disconnect mirror wiring

at connector.

(3) Remove two mirror trim bezel retaining screws,

and pull bezel away from door (Fig. 4).

(4) Remove three mirror retaining nuts.
(5) Pull mirror loose from door, and feed wiring

harness out through hole in outer door panel.

(6) For installation, reverse above procedures.

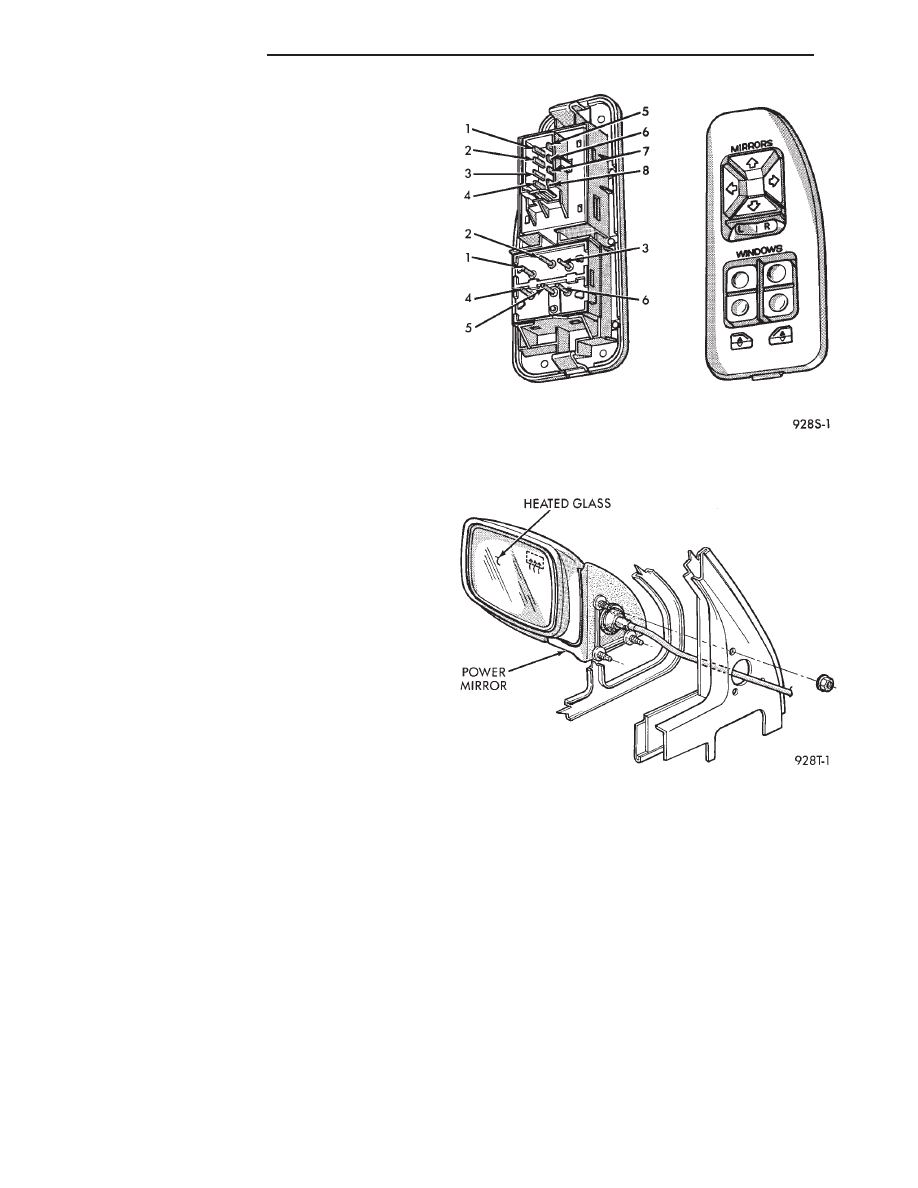

Fig. 4 Power Mirror

Fig. 3 Power Mirror/Window switch Bezel

8T - 2

POWER MIRRORS

.
