ILLUMINATED ENTRY SYSTEM

GENERAL INFORMATION

The optional Illuminated Entry System turns ON the

courtesy lamps (except ignition switch lamp) when the
exterior front door handles are lifted. Front door
handle switches (Fig. 20) and the Body Controller (Fig.
21) are used to control the system. Courtesy lamps will
turn on for 30 seconds (

6 1 second) and turn OFF. The

courtesy lamps will stay ON for 6 seconds after the
engine has started then the Body Controller will turn
the courtesy lamps OFF. After the engine has started,
the courtesy lamps will go OFF as soon as:
• The parking lamps are turned ON.
• The vehicle is in motion.

• The transaxle is shifted out of PARK on vehicles
with Ultradrive Transaxle.

The Illuminated Entry System cannot be activated

unlit 30 seconds after the system has timed out or the
ignition switch has been turned OFF.

DIAGNOSTIC PROCEDURES

When testing the system, all doors must be closed to

prevent courtesy lamps from lighting. The Illuminated
Entry Diagnosis Chart provides a step by step proce-
dure.

The

instrument

cluster

lamp

dimmer

switch must be ON for the Illuminated Entry
System to operate. If switch is OFF it will not
operate.

Refer to Group 8W, Wiring Diagrams for component

location and circuit information. Refer to Body Systems
Diagnostic Procedures Manual for more information.

BODY CONTROLLER

BODY CONTROLLER REMOVAL (FIG. 21)

The Body Controller is located behind the instru-

ment panel, left of center console. Refer to Group 8E,
Instrument Panel and Gauges for proper procedures.

ILLUMINATED ENTRY SWITCH

REMOVAL (FIG. 20)

(1) Disconnect Fusible Link connector located rear-

ward of the battery in the engine compartment.

(2) Remove door trim panel and weather shield,

refer to Group 23, Body.

(3) Disconnect illuminated entry actuator switch

wire connector.

(4) Disengage push-in fasteners holding switch to

outside door handle.

(5) Separate switch from door.

INSTALLATION

Reverse the preceding operation.

INSTRUMENT PANEL LAMPS AND SWITCHES

For replacement of instrument panel lamps and

switches, refer to Group 8E, Instrument Panel and
Gauges.

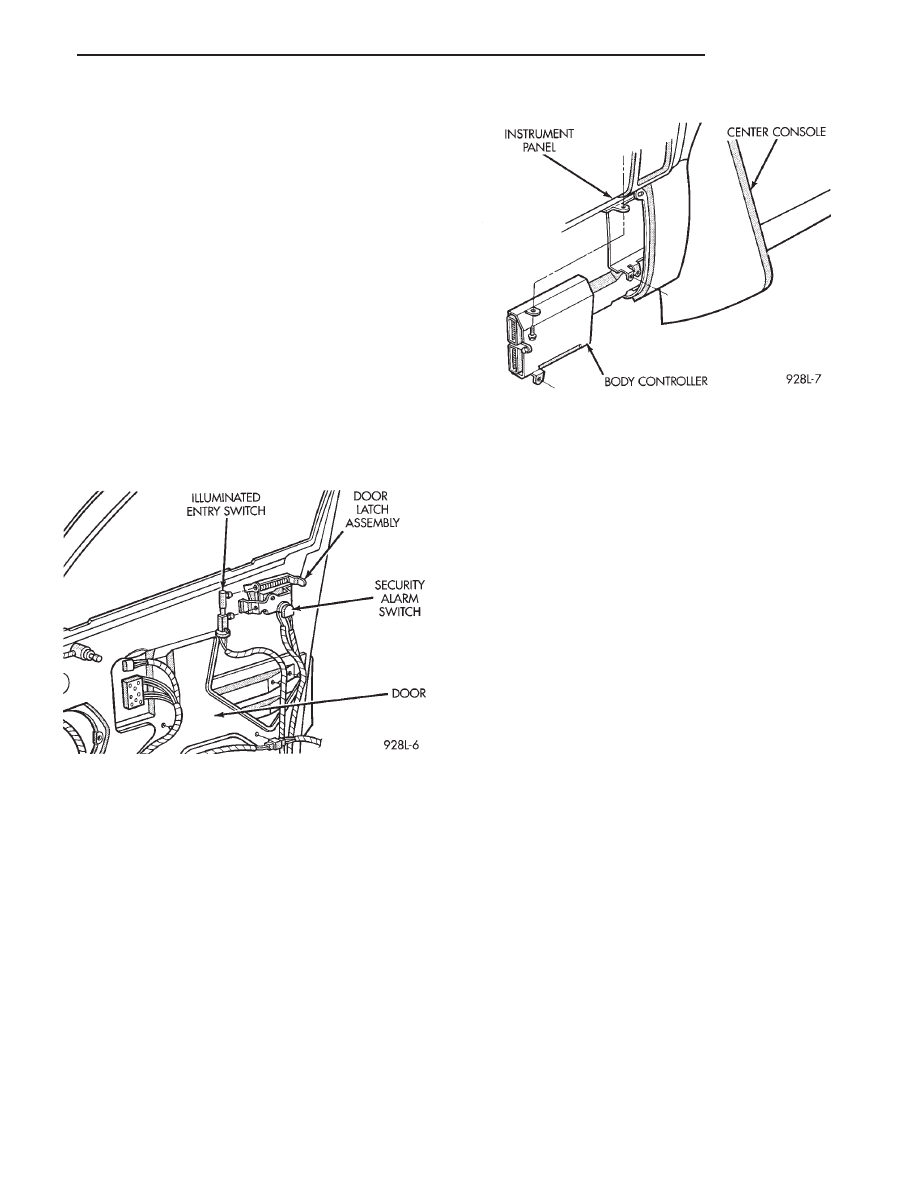

Fig. 21 Body Controller

Fig. 20 Door Latch Switches

.

LAMPS

8L - 9

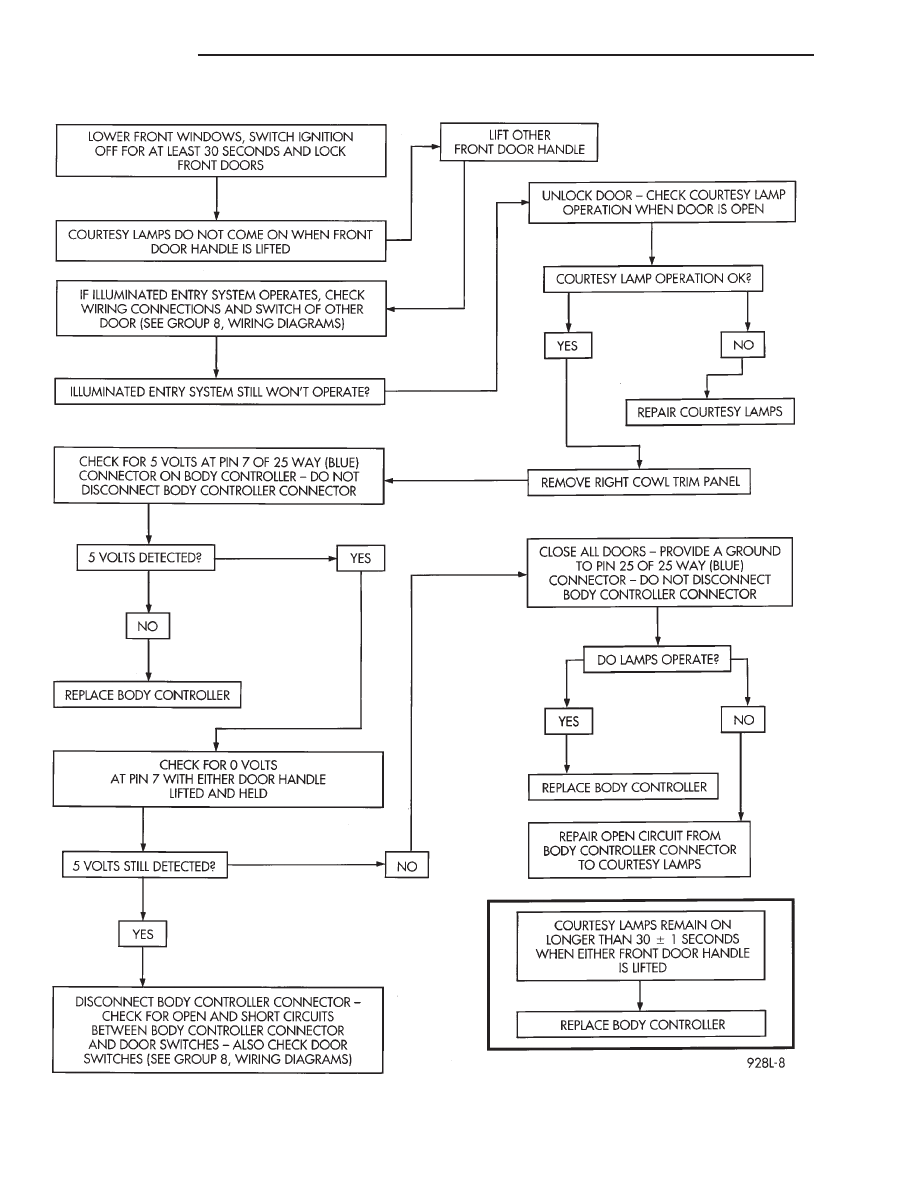

ILLUMINATED ENTRY DIAGNOSIS

8L - 10

LAMPS

.

BULB APPLICATION TABLE

GENERAL INFORMATION

The following Bulb Application Table lists the lamp

title on the left side of the column and trade number or
part number on the right.

CAUTION: Do not use bulbs that have a higher candle
power than the bulb listed in the Bulb Application
Table. Damage to lamp can result.

Do not touch halogen bulbs with fingers or other

possibly oily surfaces. Bulb life will be reduced.

EXTERIOR LAMPS

Back-up ...................................................................921
Center High Mounted Stop ...................................921
Fog............................................................................H3
Front Side Marker .................................................168
Headlamp/Aero .....................................................9004
Headlamp/Sealed Beam ..............HP4666 or HP6545
License Plate ..........................................................168
Park/Turn Signal W/O Side Marker ...................3157
Park/Turn Signal With Side Marker ..................2057
Tail/Stop/Turn Signal ...........................................3157

INTERIOR LAMPS

DIMMER CONTROLLED LAMPS

Service procedures for most of the lamps in the

instrument panel, Instrument cluster and switches are
located in Group 8E, Instrument Panel and Gauges.
Some components have lamps that can only be serviced
by a Authorized Service Center (ASC) after the compo-
nent is removed from the vehicle. Contact local dealer
for location of nearest ASC.

A/C Heater Control ..................................................37
Ash Receiver .............................................................37
Auxiliary Heater Control.........................................37
Fog Lamp Switch Symbol ..............................4685005
Gear Shift Selector...................................................73
Headlamp Switch ...........................................4685003
Heater Control........................................................158

Instrument Cluster ...........................................PC194
Radio ......................................................................ASC
Rear Defogger Switch ....................................4685005
Rear Wiper Switch .........................................4685004

INDICATOR LAMPS

Service procedures for most of the lamps in the

instrument panel, instrument cluster and switches are
located in Group 8E, Instrument Panel and Gauges.

Anti-lock Brake .................................................PC194
Brake Warning ..................................................PC194
Check Engine.....................................................PC194
Check Gauges ....................................................PC194
Door Open ..........................................................PC194
Engine Oil Pressure ..........................................PC194
Hazard Flasher.......................................................194
High Beam .........................................................PC194
Lift Gate Open...................................................PC194
Low Fuel ............................................................PC194
Low Washer Fluid .............................................PC194
Maintenance Required ......................................PC194
Seat Belt ............................................................PC194
Turn Signal ........................................................PC194

NON-DIMMING LAMPS

Service procedures for most of the lamps in the

following list can be found in Group 23, Body. Some
components have lamps that can only be serviced by a
Authorized Service Center (ASC) after the component
is removed from the vehicle. Contact local dealer for
location of nearest ASC.

Door Courtesy.........................................................562
Dome ....................................................................212-2
Engine Compartment.............................................105
Glove Compartment .............................................1891
Ignition Lock .........................................................ASC
Overhead Console ...............................................212-2
Reading Lamp ........................................................906
Under Seat Storage Bin.........................................194
Visor Vanity ....................................................6501966

.
