(6) The half shaft is spring loaded. Compress inner

half shaft joint slightly and pull downward to clear rear
differential. Then pull half shaft assembly outward to
remove (Fig. 5).

(7) For Installation, Reverse Removal Procedure.

REAR HALF SHAFT JOINT/BOOT REPLACE-
MENT

(1) Remove half shaft from vehicle. Refer to Half

Shaft Service in this section for removal procedure.

Clean and inspect all parts for wear or damage,

replace any worn or damaged parts.

To Install, Reverse Removal Procedure.

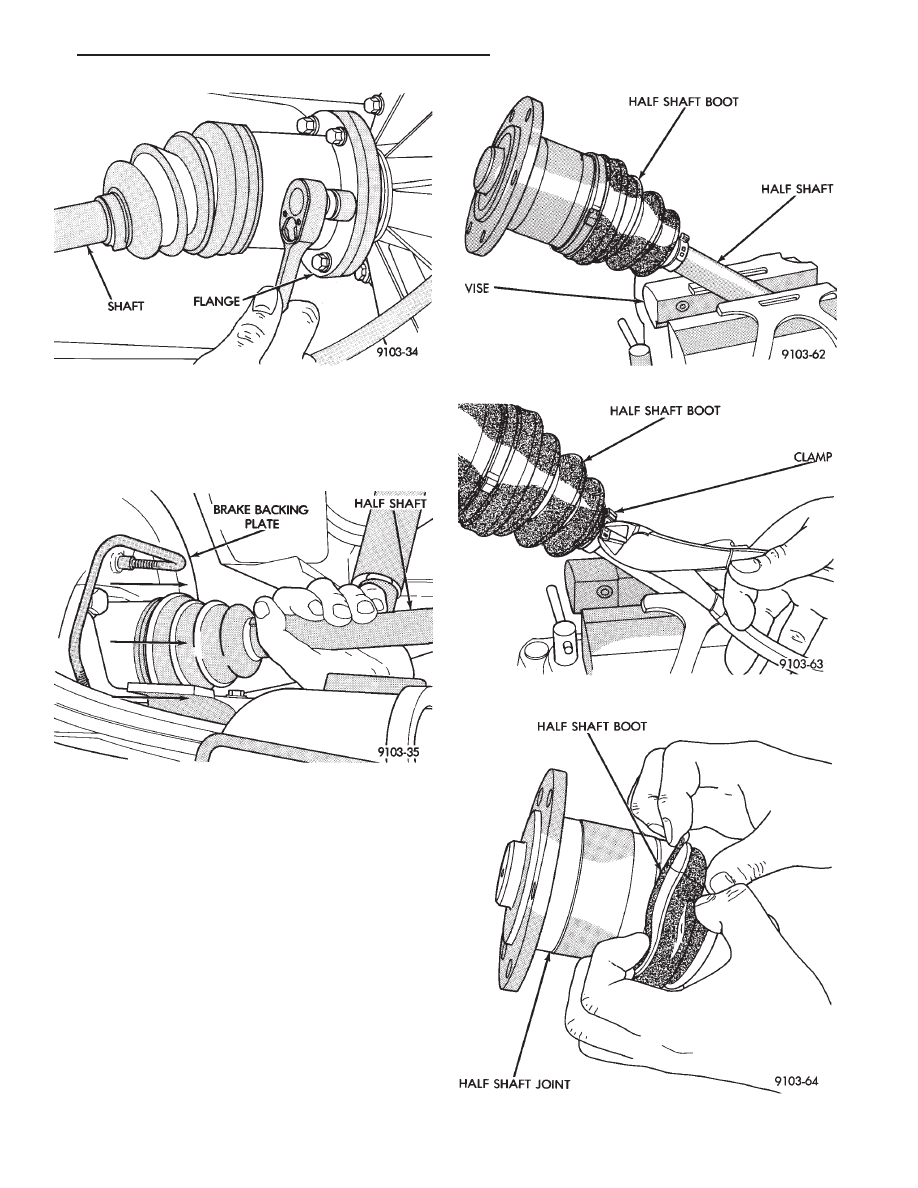

Fig. 1 Clamp Shaft in Soft Jawed Vice

Fig. 2 Remove Boot Clamps

Fig. 3 Pull Back Boot

Fig. 4 Inner Half Shaft Bolts

Fig. 5 Half Shaft Removal

.

REAR SUSPENSION AND DRIVELINE

3 - 35

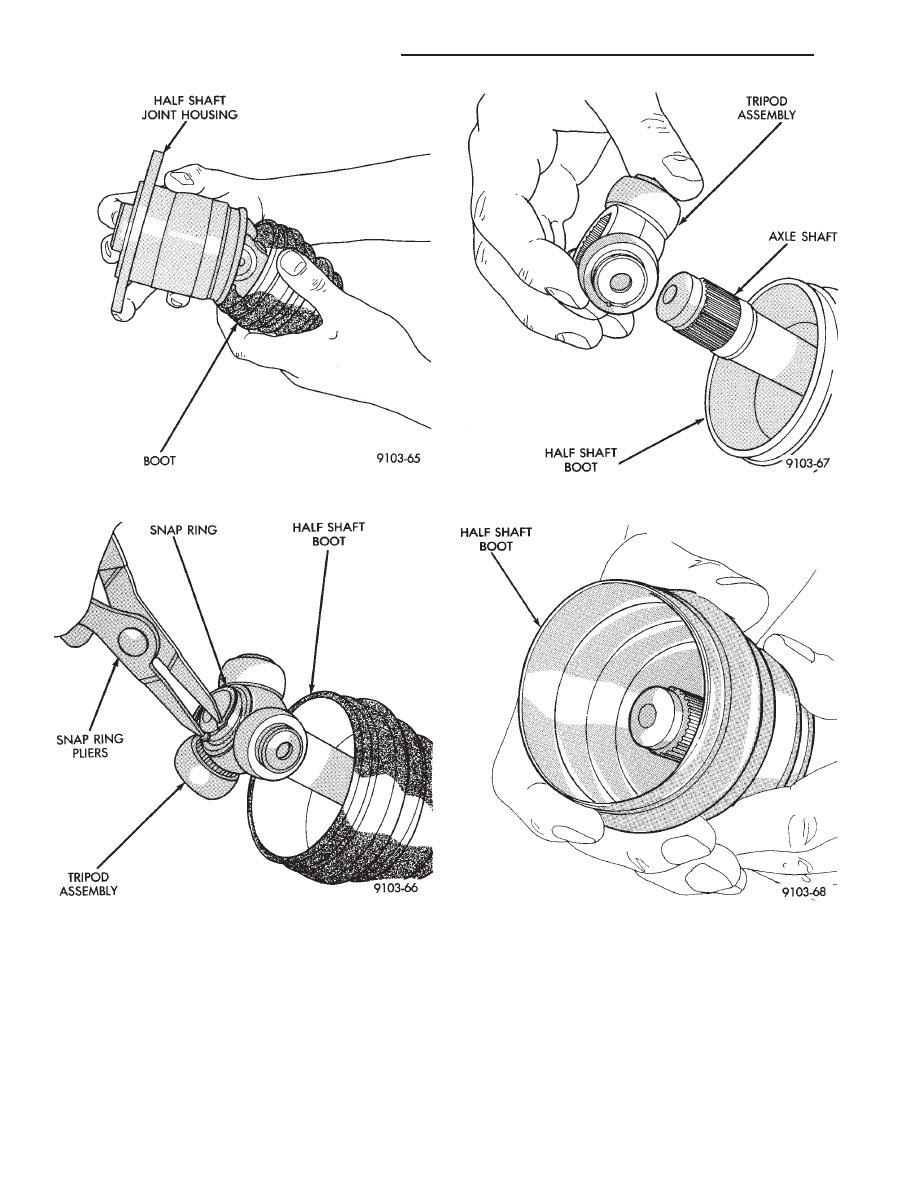

Fig. 4 Remove Housing

Fig. 5 Remove Snap Ring

Fig. 6 Slide Tripod Off the Shaft

Fig. 7 Remove Boot

3 - 36

REAR SUSPENSION AND DRIVELINE

.

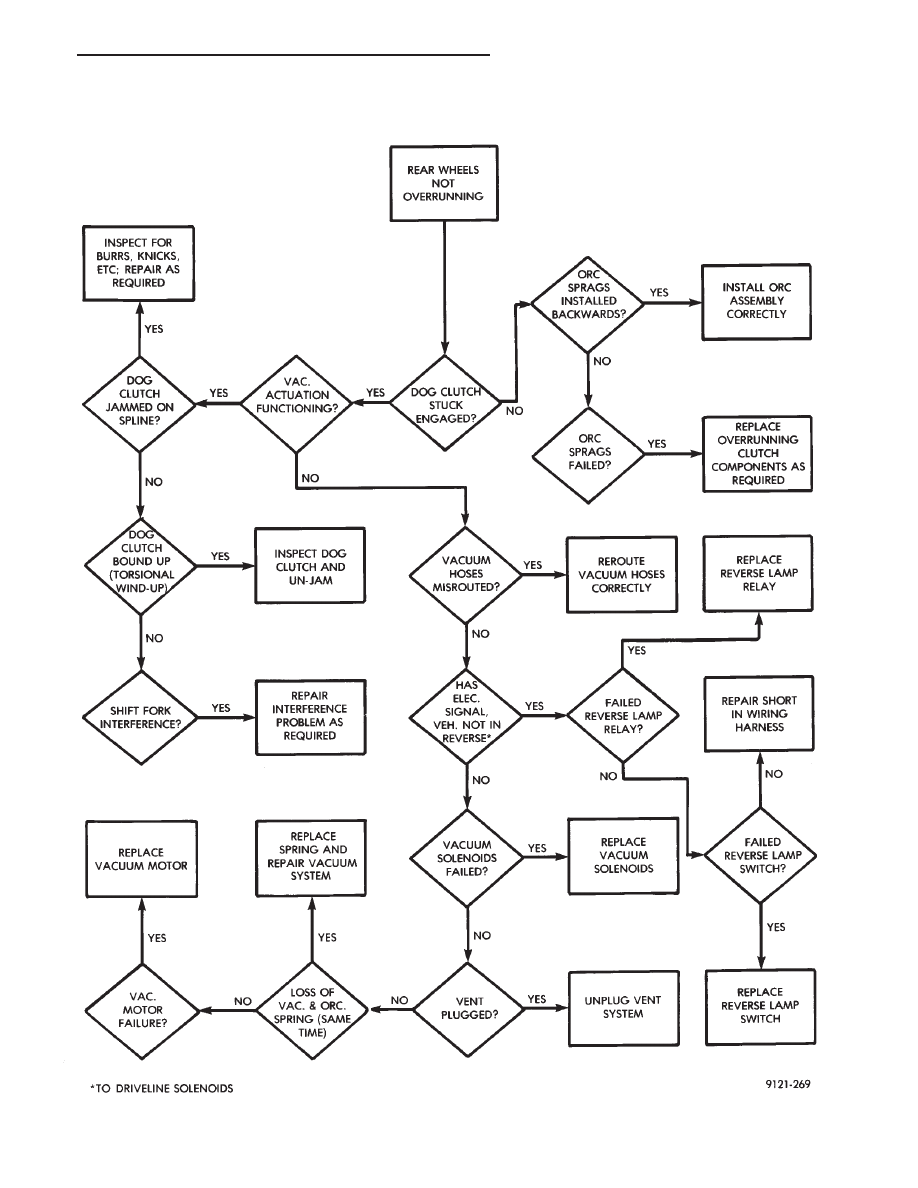

REAR DRIVE LINE MODULE VACUUM ACTUATION DIAGNOSIS

REAR WHEELS NOT OVERRUNNING

.

REAR SUSPENSION AND DRIVELINE

3 - 37

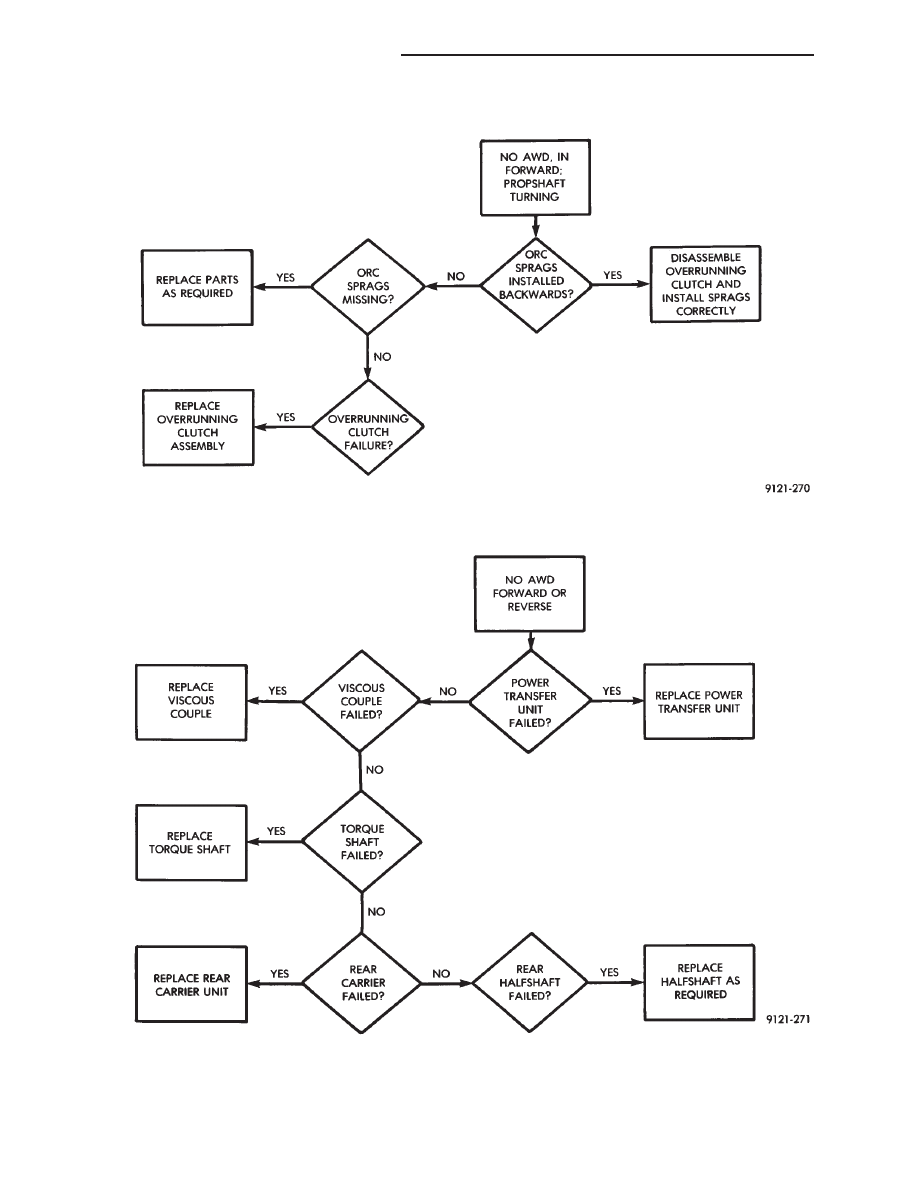

NO ALL WHEEL DRIVE, IN FORWARD; PROPELLER SHAFT TURNING

NO ALL WHEEL DRIVE FORWARD OR REVERSE

3 - 38

REAR SUSPENSION AND DRIVELINE

.
