CHILD SEAT MODULE HEAD RESTRAINT

REMOVAL (FIG. 29)

(1) Remove child restraint seat module from seat

back.

(2) Remove screws holding head restraint hinge to

module.

(3) Separate head restraint from module.

INSTALLATION

Reverse the preceding operation.

CHILD SEAT MODULE HEAD RESTRAINT COVER
AND PAD

REMOVAL

(1) Remove trim panel from rear of seat back.

(2) Disengage J-strip retainer holding head re-

straint trim cover to seat back frame.

(3) Open head restraint to the highest position.
(4) Disengage hook and loop closure at bottom of

head restraint.

(5) Turn head restraint cover inside-out from bottom

of cover up.

(6) Separate cover from head restraint armature

and pad.

(7) Separate pad from armature.

INSTALLATION

Reverse the preceding operation.

CHILD SEAT MODULE CUSHION COVER AND PAD

REMOVAL

(1) Remove child seat module.
(2) Remove bolts holding child seat cushion and

restraint belts to module pivots (Fig. 30).

(3) Disengage push-in fasteners holding trim cover

to cushion pan (Fig. 31).

(4) Separate trim cover from cushion pad and pan.
(5) Separate pad from pan.

INSTALLATION

Reverse the preceding operation.

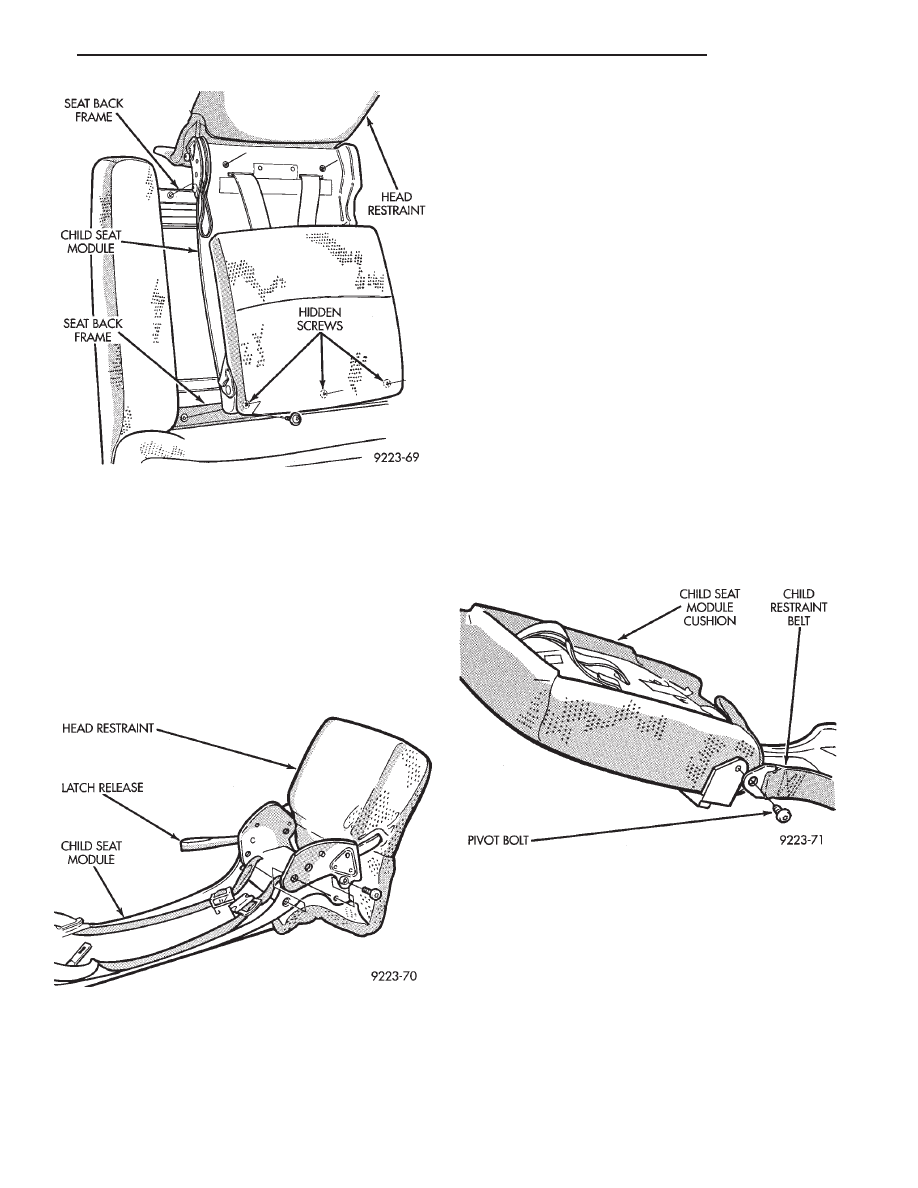

Fig. 28 Child Seat Module

Fig. 29 Child Restraint Head Restraint

Fig. 30 Child Seat Cushion Pivot Bolts

.

BODY

23 - 15

CHILD SEAT BACK COVER AND PADS

REMOVAL

(1) Remove seat from vehicle.
(2) Remove risers from bottom of seat.
(3) Remove child seat modules.
(4) Remove outboard arm rest and pivot bracket.
(5) Remove hog-rings holding lower rear corners of

seat back cover to cushion frame (Fig. 32).

(6) Disengage J-strips holding seat back cover to

bottom of cushion frame (Fig. 33).

(7) Disengage J-strips holding seat back cover to

seat back frame retaining wires.

(8) Remove hog-rings holding cover to outboard seat

back frame retaining wires.

(9) Separate cover from pads and frame (Fig. 34).
(10) Remove hog-rings holding pads to seat back

frame.

(11) Separate pads from frame.
(12) Remove screws holding upper insulator cap to

seat back frame.

(13) Separate insulator cap from frame.

INSTALLATION

Reverse the preceding operation.

CHILD SEAT CUSHION COVER AND PAD

REMOVAL

(1) Remove seat from vehicle.
(2) Remove risers from bottom of seat.
(3) Remove bolts holding seat belt buckles to cushion

frame.

(4) Separate seat belts from cushion.
(5) Disengage J-strips holding seat back cover to

bottom of cushion frame.

(6) Remove hog-rings holding lower rear corners of

seat back cover to cushion frame.

(7) Disengage J-strips holding cushion cover and

pad to seat frame.

(8) Separate cover and pad from seat frame.

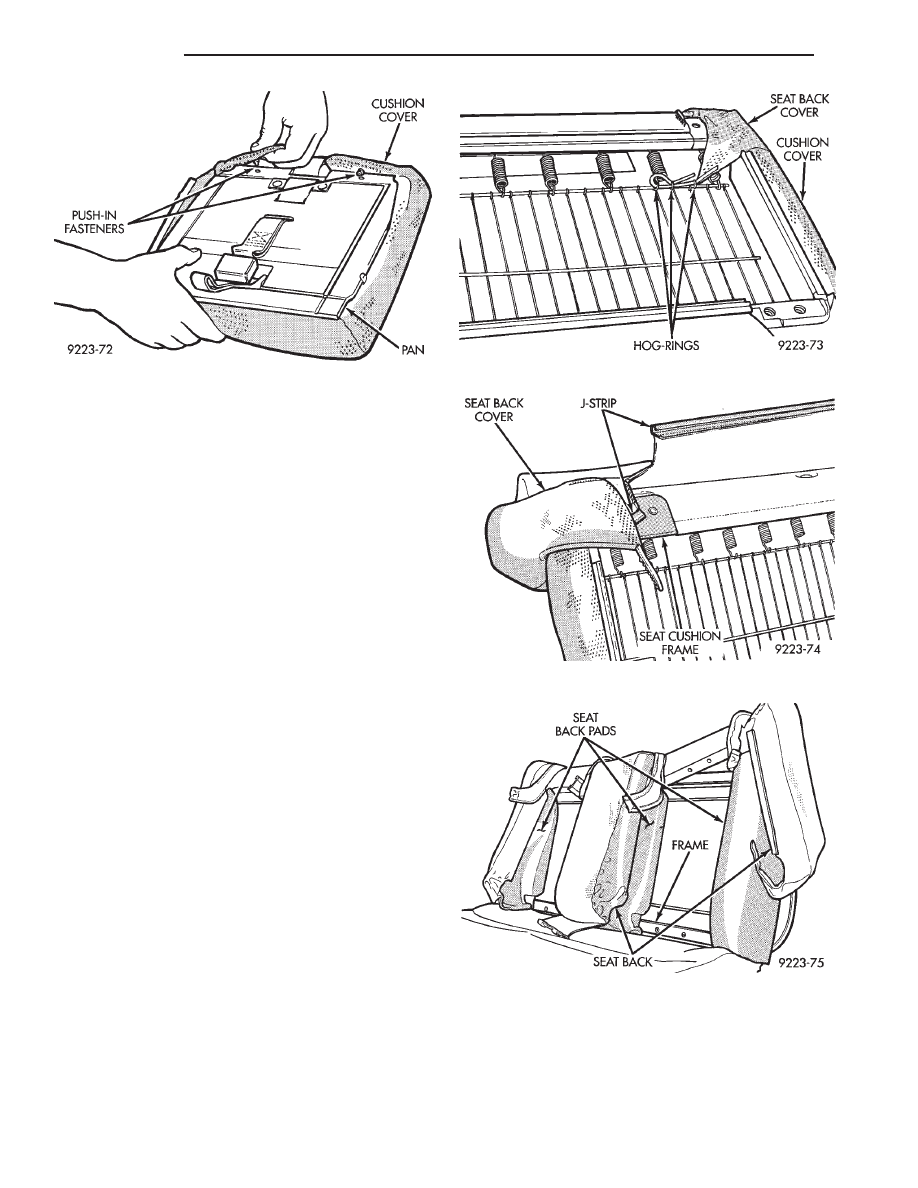

Fig. 31 Child Seat Cushion Cover

Fig. 32 Seat Back Cover Hog-rings

Fig. 33 Seat Back Cover J-strip

Fig. 34 Seat Back Cover and Pads

23 - 16

BODY

.

CHILD SEAT CUSHION COVER AND PAD IN-
STALLATION

Reverse the preceding operation.

CONVERTA-BED SEATS

The optional Converta-bed seats are removed from

the vehicle using the same procedure as the two and
three passenger bench seats. Refer to the Owner’s
Manual provided with the vehicle for proper removal
procedure.

CONVERTA-BED SEAT RISER

REMOVAL (FIG. 35)

(1) Remove seat from vehicle.
(2) Remove seat track, if equipped.
(3) Remove bolts holding seat track to rear frame

rail.

(4) Remove bolts holding seat track to forward pivot

bracket and rail.

(5) Separate riser from seat.

INSTALLATION

Reverse the preceding operation.

CONVERTA-BED FORWARD RAIL AND PIVOT

REMOVAL (FIG. 36)

(1) Remove seat from vehicle.
(2) Remove seat track, if equipped.
(3) Remove bolts holding seat track to rear frame

rail.

(4) Remove bolts holding seat track to forward pivot

bracket and rail.

(5) Separate riser from seat.
(6) Separate forward rail from pivot bracket.
(7) Remove shoulder bolt holding pivot bracket from

cushion frame.

(8) Separate pivot bracket from seat.

INSTALLATION

Reverse the preceding operation.

CONVERTA-BED SEAT HINGE COVERS.

REMOVAL

(1) If necessary, Remove seat from vehicle.
(2) Remove screw holding upper hinge cover to seat

back hinge.

(3) Separate upper hinge cover from seat (Fig. 37).
(4) Remove screw holding lower hinge cover to seat

back hinge.

(5) Separate lower hinge cover from seat (Fig. 38).

INSTALLATION

Reverse the preceding operation.

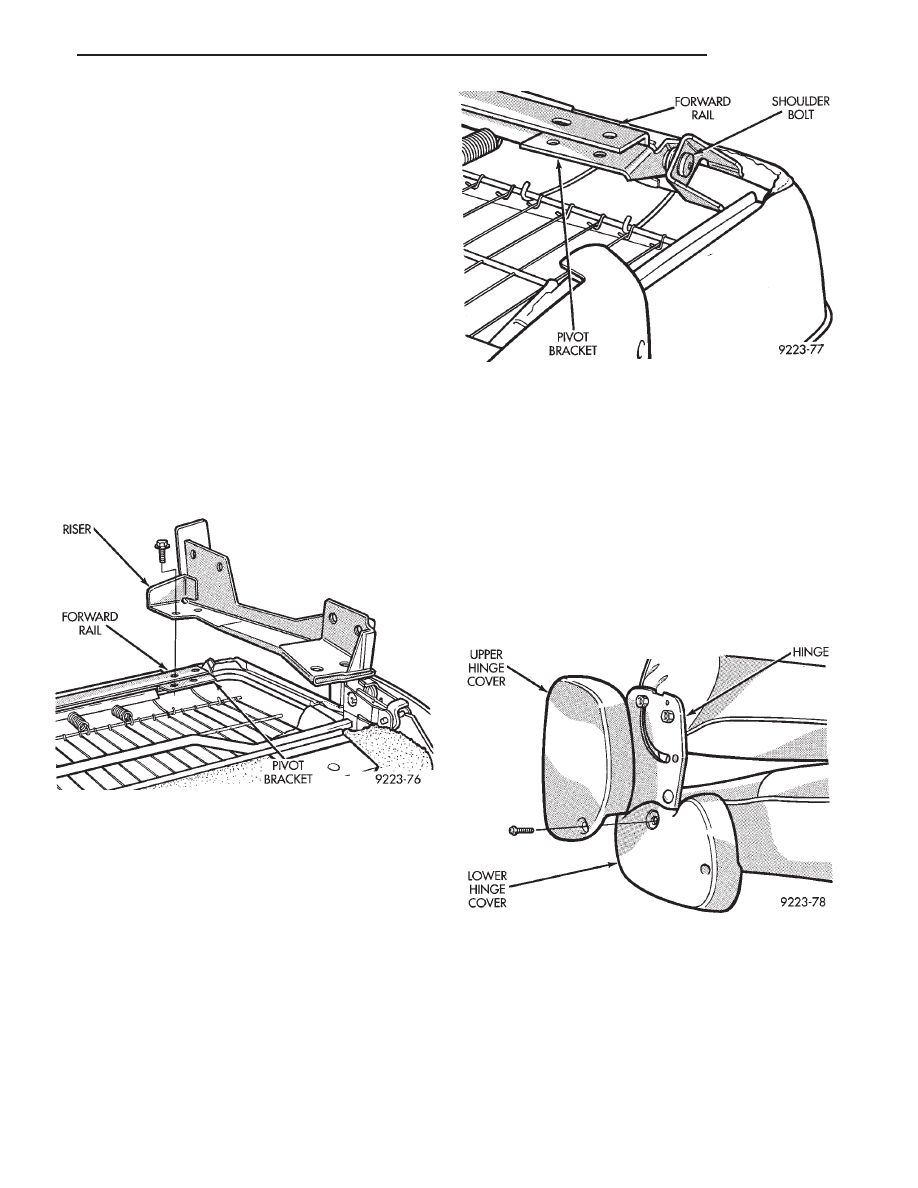

Fig. 35 Converta-bed Riser

Fig. 36 Forward Rail and Pivot

Fig. 37 Upper Hinge Cover

.

BODY

23 - 17

CONVERTA-BED LATCH HANDLE AND LINK BAR

REMOVAL

(1) Remove seat from vehicle.
(2) Remove upper and lower seat back hinge covers.
(3) Remove risers from seat cushion frame.
(4) Remove push-nut holding latch handle to right

seat back hinge (Fig. 39).

(5) Disengage seat back latch return spring from

right hinge (Fig. 39).

(6) Loosen bolts holding right seat back hinge to

cushion frame (Fig. 40).

(7) Separate latch handle and link bar from cushion

frame.

INSTALLATION

Reverse the preceding operation.

CONVERTA-BED SEAT BACK HINGE

REMOVAL

(1) Remove seat from vehicle.
(2) Remove upper and lower seat back hinge covers.

(3) If removing right hinge, remove push-nut hold-

ing latch handle to right seat back hinge. Disengage
seat back latch return spring from right hinge (Fig. 39).

(4) Disengage interlocking J-strips holding carpet

cover together below rear rail (Fig. 41).

(5) Remove bolts holding seat back hinge and spacer

to rear rail (Fig. 42).

(6) Remove nuts holding seat back hinge to back

frame.

(7) Remove bolts holding seat back hinge to cushion

frame.

(8) Separate seat back hinge from seat.

INSTALLATION

Reverse the preceding operation.

CONVERTA-BED SEAT BACK FRAME

REMOVAL

(1) Remove seat from vehicle.
(2) Remove upper and lower seat back hinge covers.
(3) On three passenger seat, disengage hook and

channel retainer holding seat back lower apron to the
rear rail cover (Fig. 43).

(4) Disengage interlocking J-strips holding carpet

cover together below rear rail.

(5) Remove bolts holding left seat back hinge and

spacer to rear rail.

(6) Remove nuts holding seat back hinges to seat

back frame.

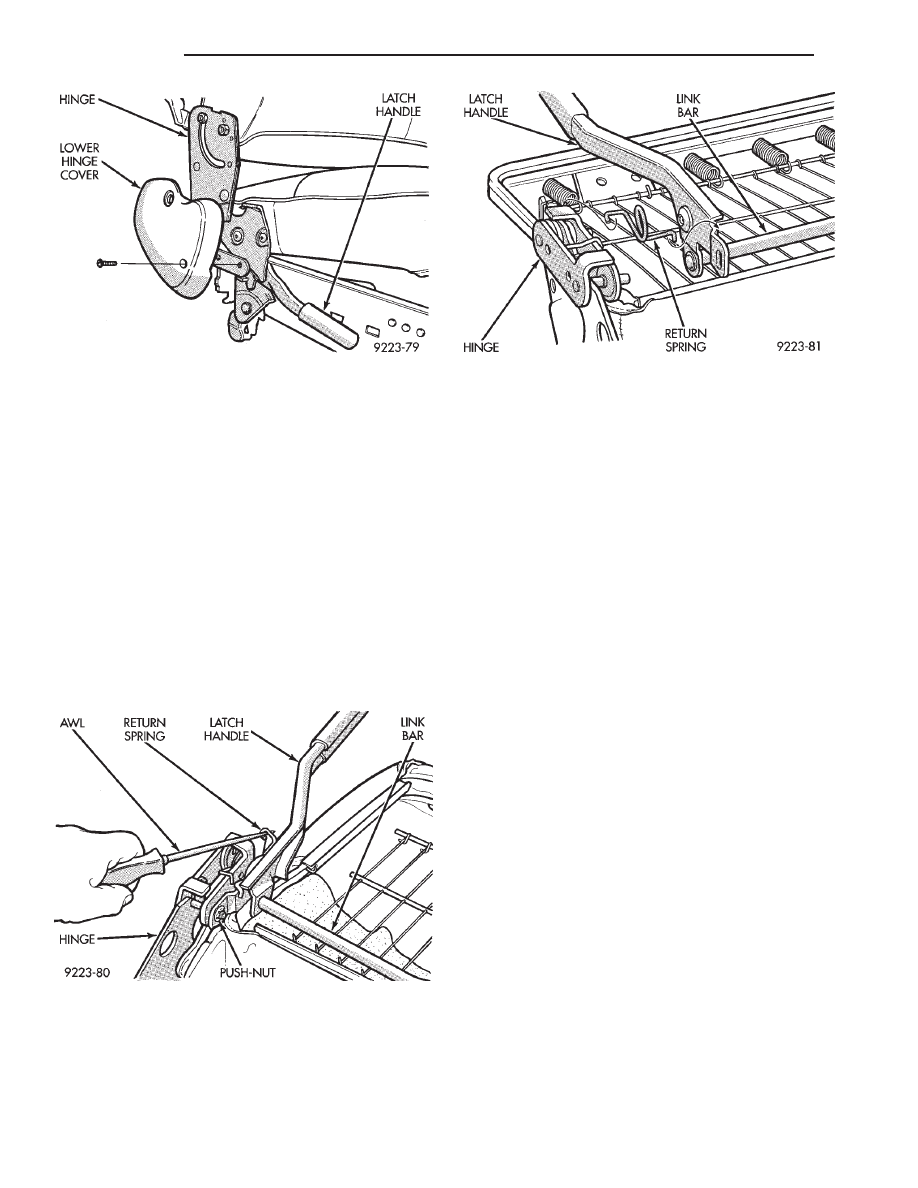

Fig. 38 Lower Hinge Cover

Fig. 39 Push-nut and Return Spring

Fig. 40 Latch Handle, Link Bar and Return Spring
