Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 89

Tag 2/4 clutch pack for reassembly identifica-

tion.

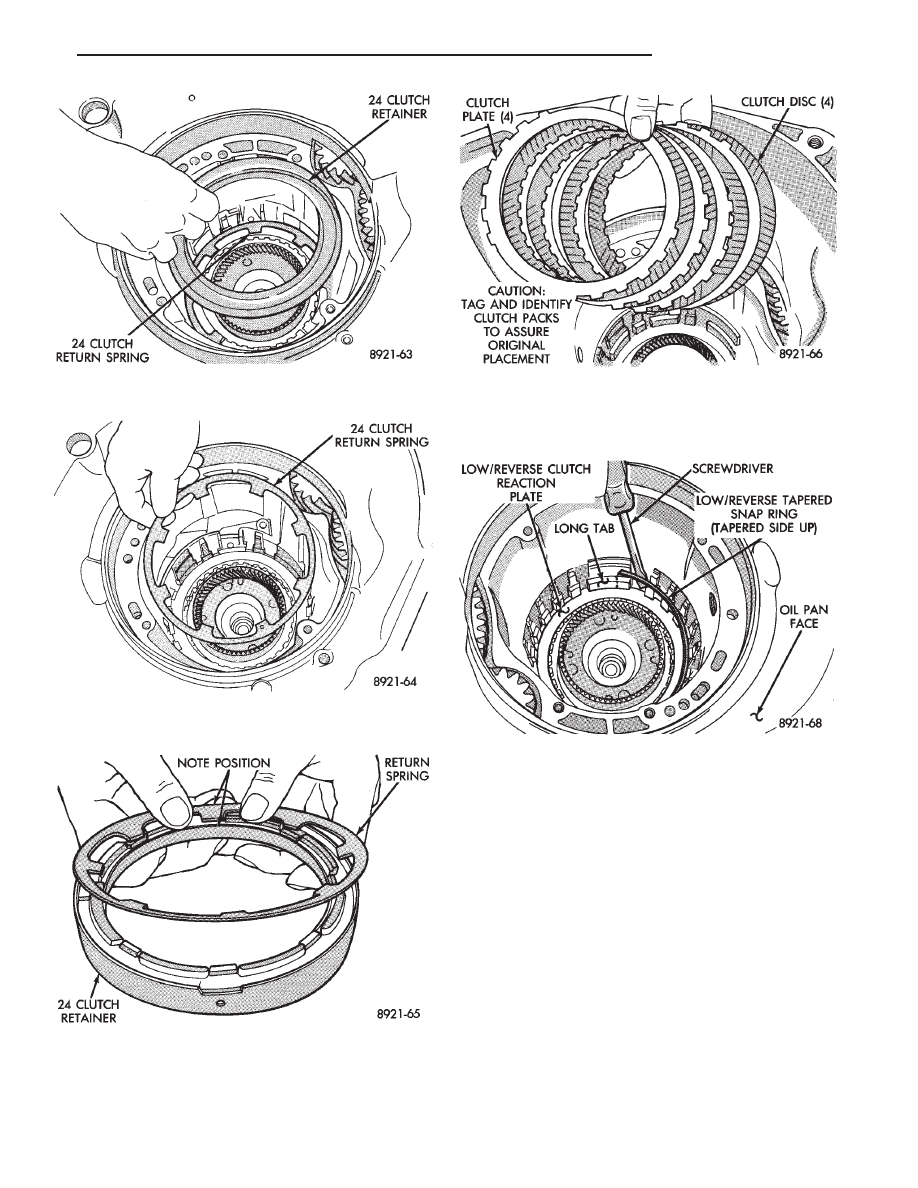

Fig. 28 2/4 Clutch Retainer

Fig. 29 2/4 Clutch Return Spring

Fig. 30 2/4 Retainer and Spring Indexed

Fig. 31 2/4 Clutch Pack

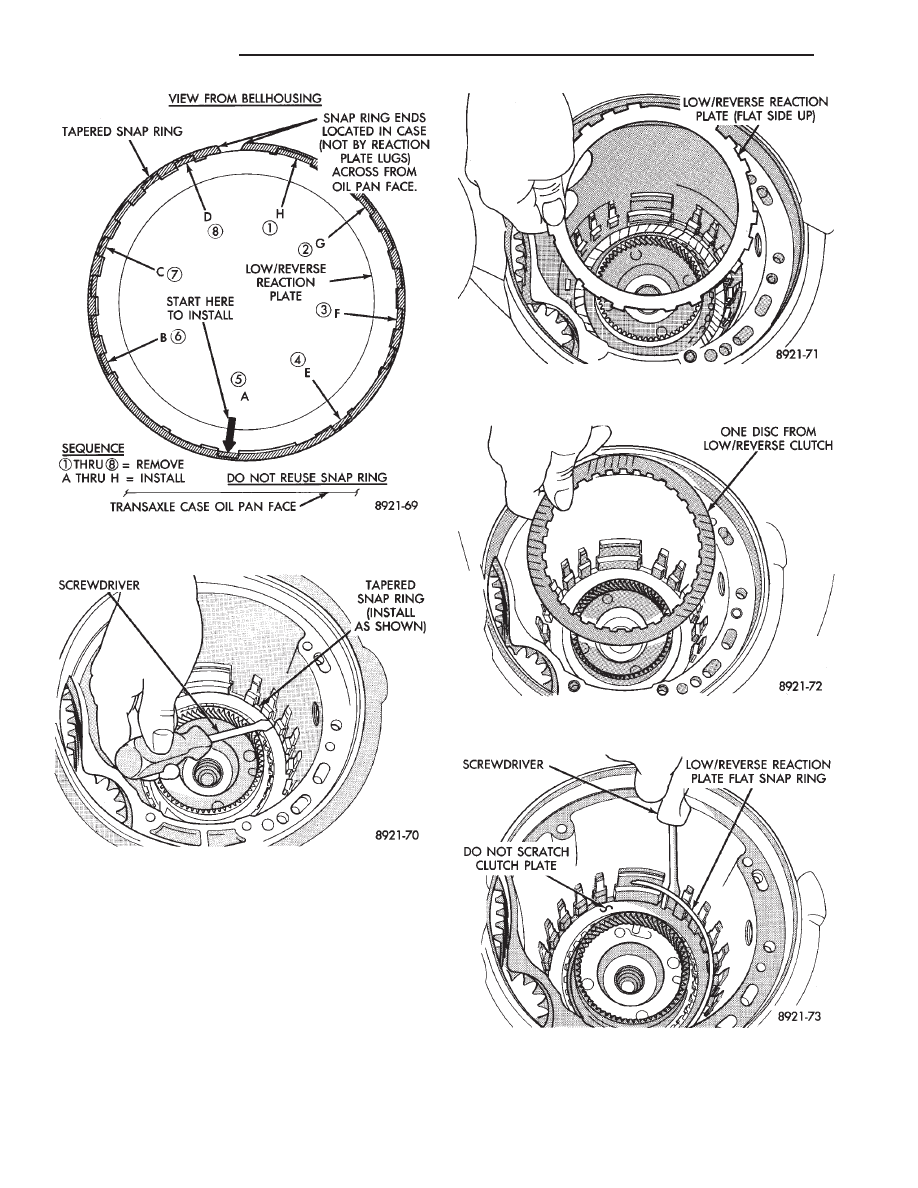

Fig. 32 Tapered Snap Ring

.

TRANSAXLE

21 - 105

Fig. 33 Tapered Snap Ring Instructions

Fig. 34 Snap Ring Installed

Fig. 35 Low/Reverse Reaction Plate

Fig. 36 Remove One Disc

Fig. 37 Low/Reverse Reaction Plate Snap Ring

21 - 106

TRANSAXLE

.

Tag low/reverse clutch pack for reassembly

identification.

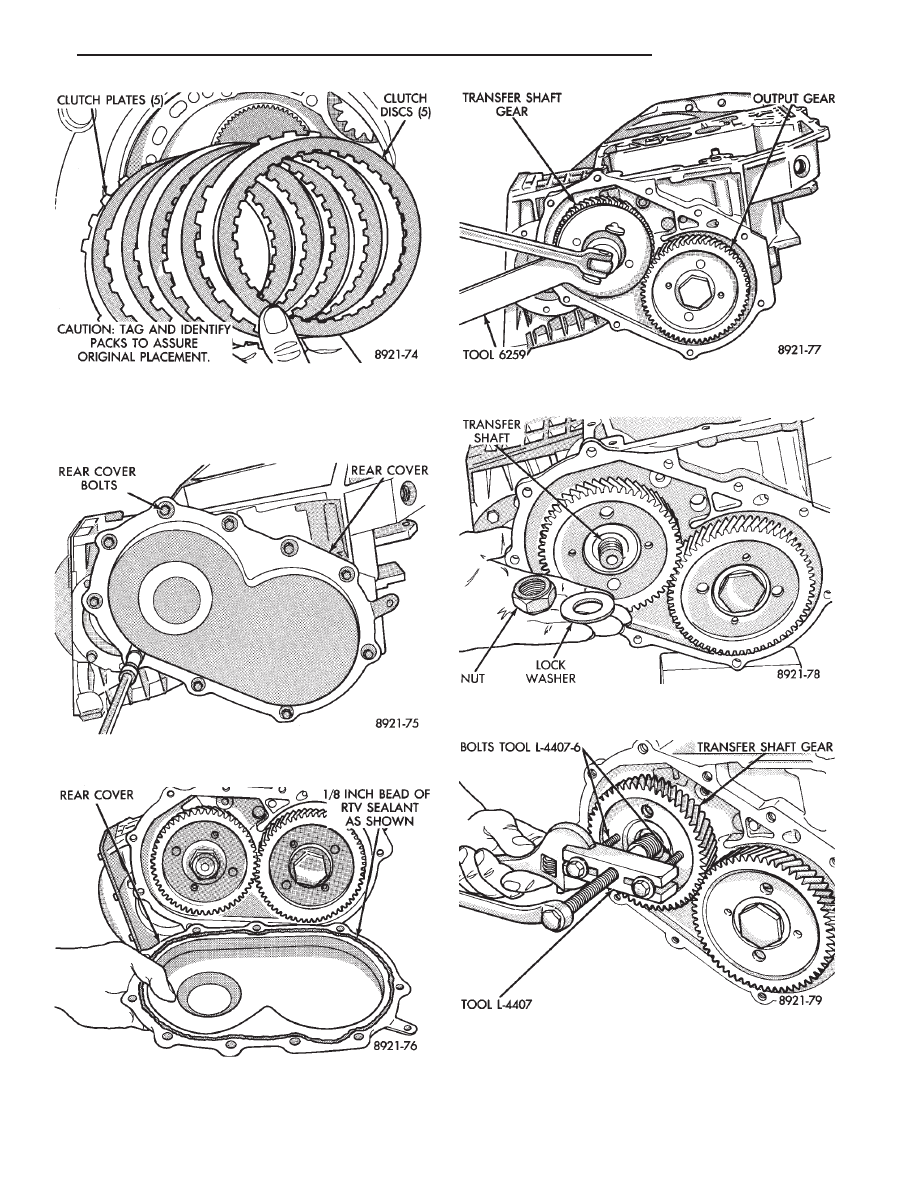

Fig. 38 Low/Reverse Clutch Pack

Fig. 39 Rear Cover Bolts

Fig. 40 Rear Cover

Fig. 41 Remove Transfer Shaft Gear Nut

Fig. 42 Transfer Shaft Gear Nut and Washer

Fig. 43 Remove Transfer Shaft Gear

.

TRANSAXLE

21 - 107

Fig. 44 Install Transfer Shaft Gear

Fig. 45 Tighten Nut to 271 N

I

m (200 Ft. Lbs.)

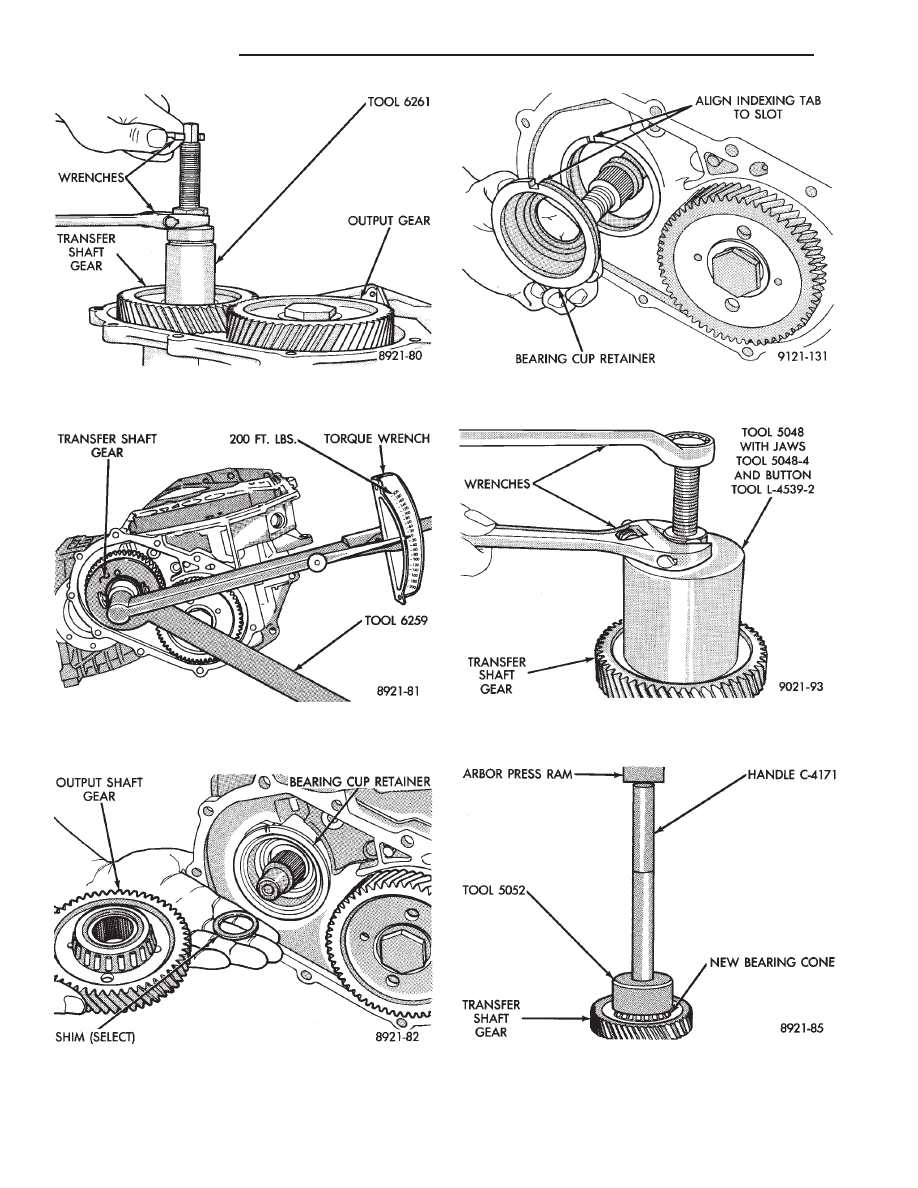

Fig. 46 Transfer Shaft Gear and (Select) Shim

Fig. 47 Bearing Cup Retainer

Fig. 48 Remove Transfer Shaft Bearing Cone

Fig. 49 Install Transfer Shaft Bearing Cone

21 - 108

TRANSAXLE

.
