Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 90

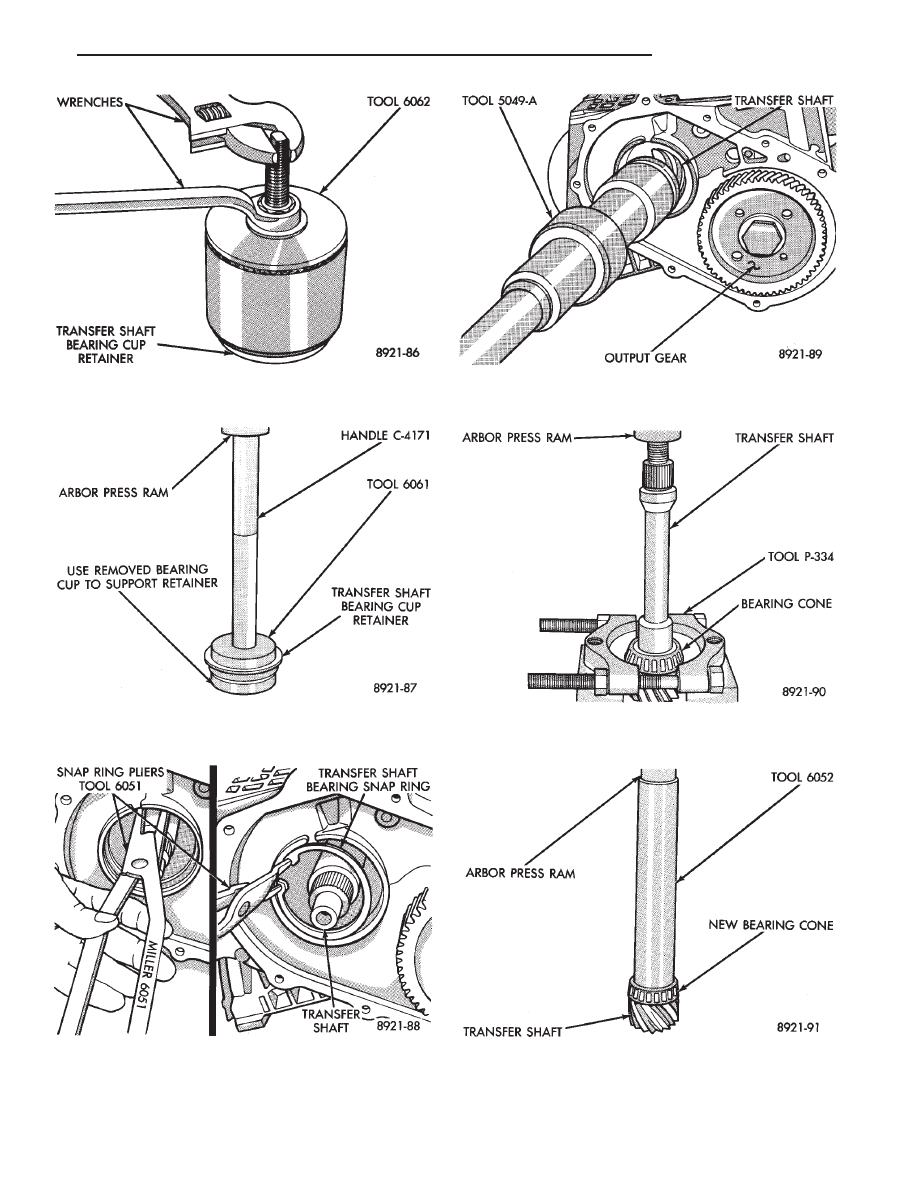

Fig. 50 Remove Transfer Shaft Bearing Cup

Fig. 51 Install New Bearing Cup

Fig. 52 Transfer Shaft Bearing Snap Ring

Fig. 53 Transfer Shaft

Fig. 54 Remove Transfer Shaft Bearing Cone

Fig. 55 Install Bearing Cone

.

TRANSAXLE

21 - 109

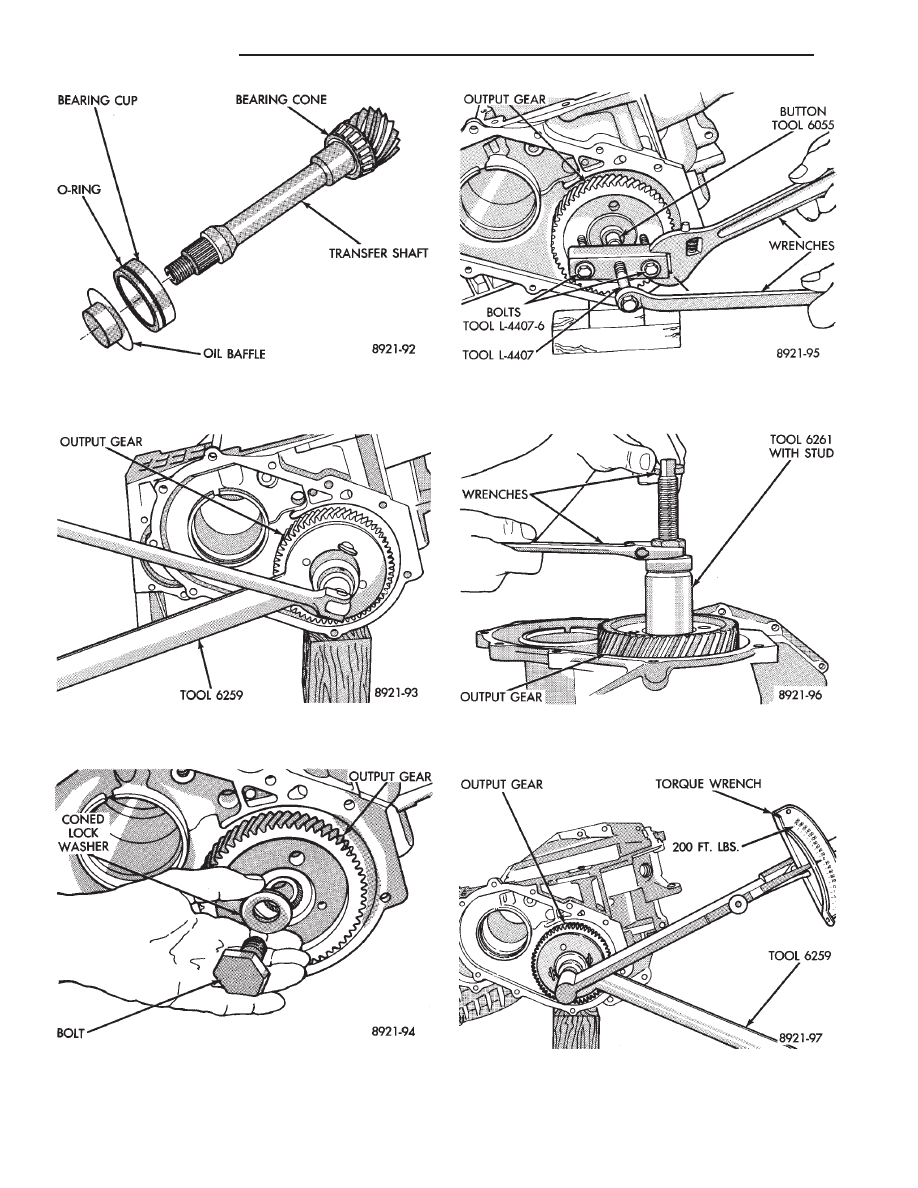

Fig. 56 Bearing Cup Removed

Fig. 57 Remove Output Gear Bolt

Fig. 58 Output Gear Bolt and Washer

Fig. 59 Remove Output Gear

Fig. 60 Install Output Gear

Fig. 61 Tighten Output Gear to 271 N

I

m (200 Ft.

Lbs.)

21 - 110

TRANSAXLE

.

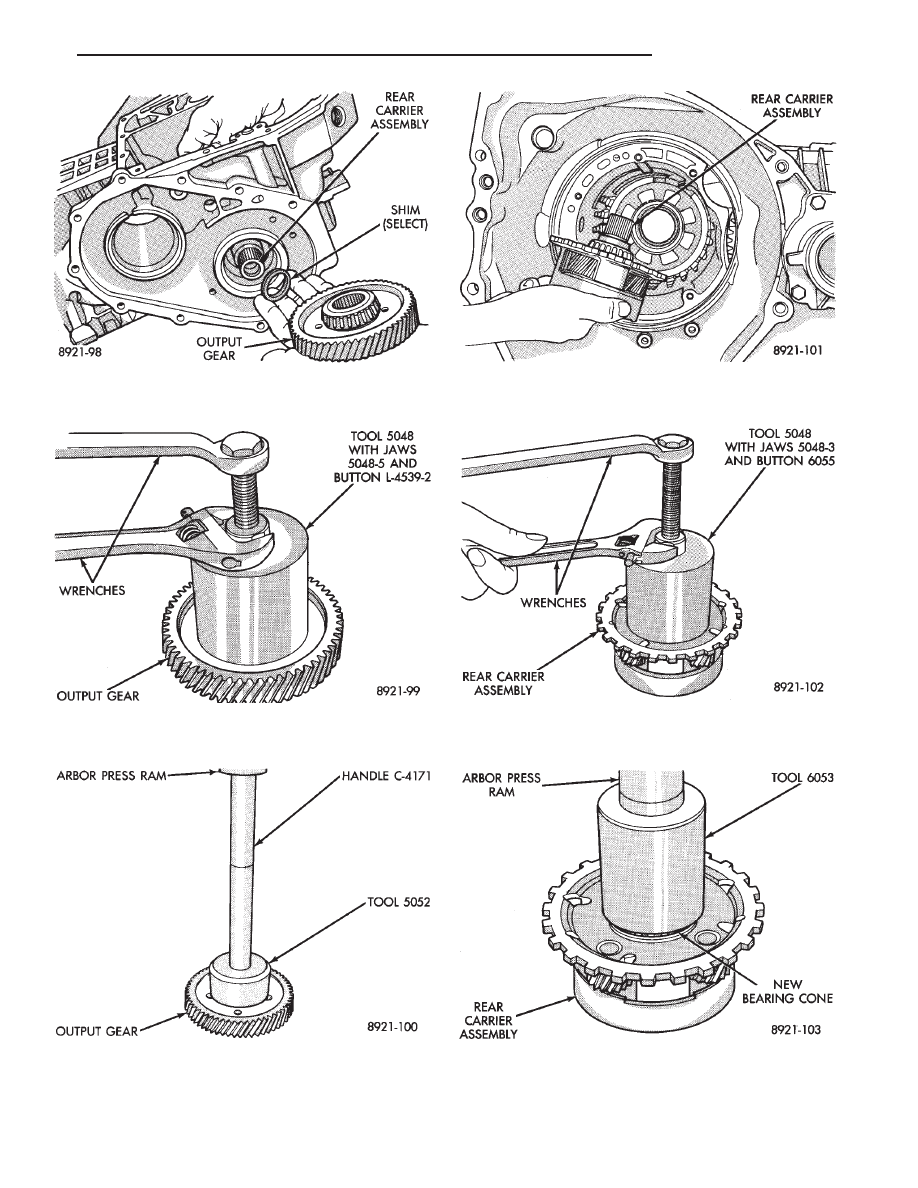

Fig. 62 Output Gear and (Select) Shim

Fig. 63 Remove Bearing Cone

Fig. 64 Install New Bearing Cone

Fig. 65 Rear Carrier Assembly

Fig. 66 Remove Rear Carrier Bearing Cone

Fig. 67 Install Rear Carrier Bearing Cone

.

TRANSAXLE

21 - 111

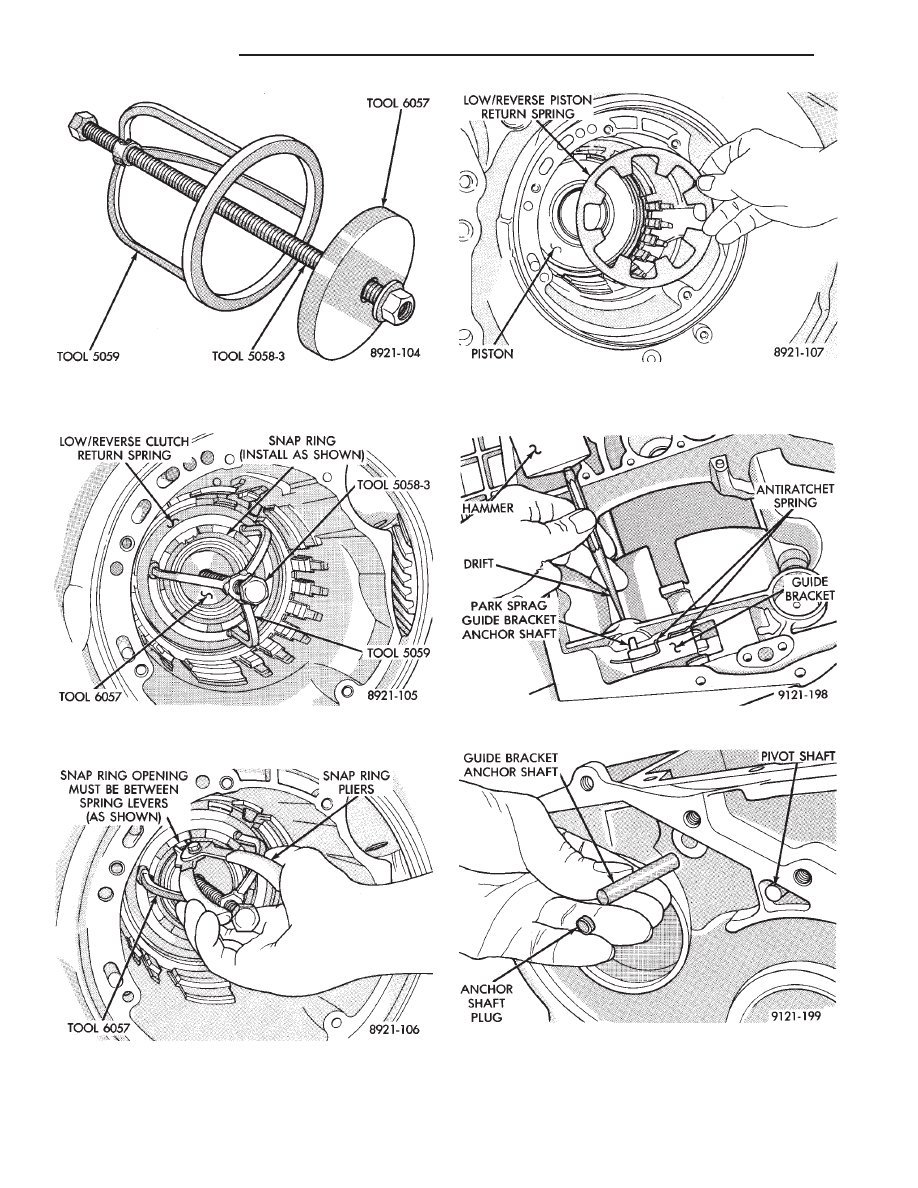

Fig. 68 Low/Reverse Spring Compressor Tool

Fig. 69 Compressor Tool in Use

Fig. 70 Remove or Install Snap Ring

Fig. 71 Low/Reverse Piston Return Spring

Fig. 72 Drive Out Anchor Shaft

Fig. 73 Anchor Shaft and Plug

21 - 112

TRANSAXLE

.
