CAUTION: Pry only at slot as shown (Fig. 30).

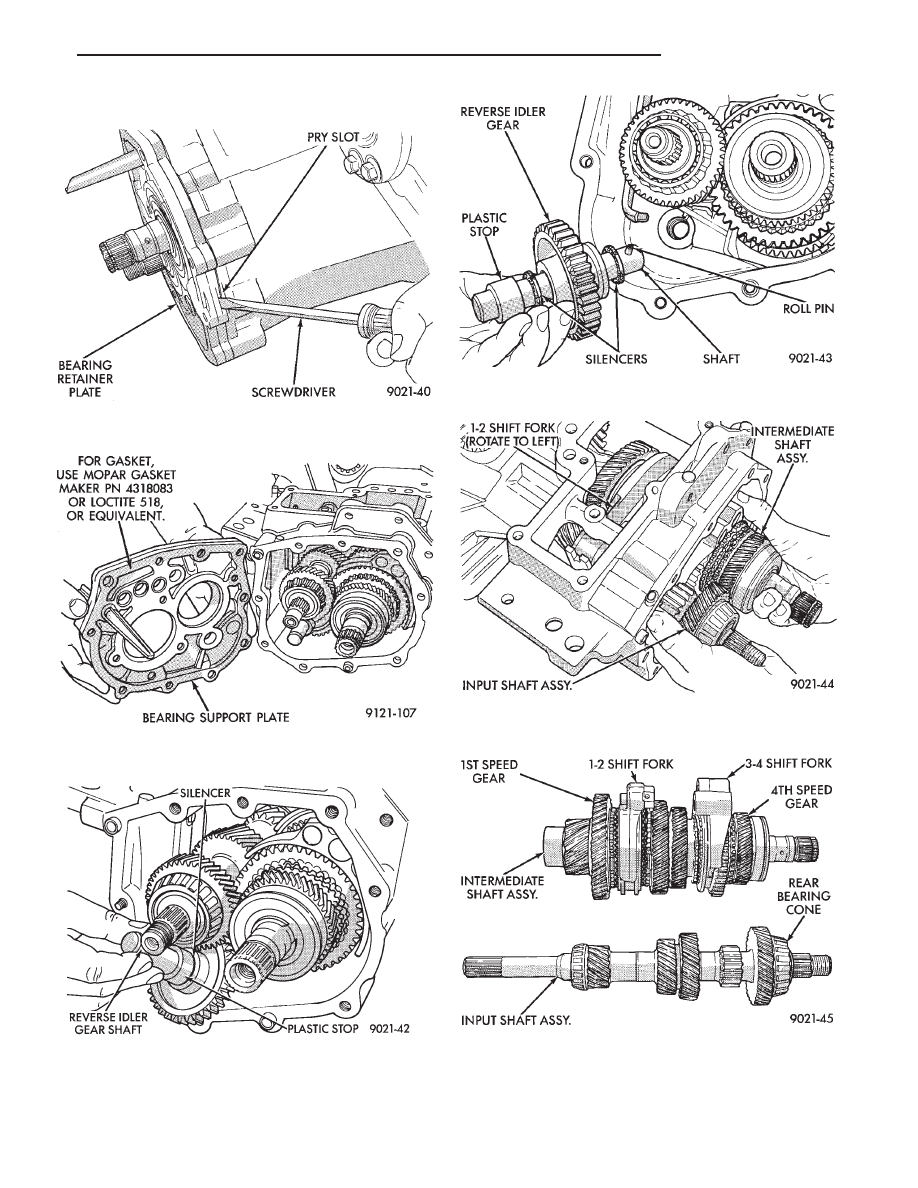

Fig. 30 Pry Bearing Retainer Plate to Remove

Fig. 31 Bearing Support Plate

Fig. 32 Remove or Install Reverse Idler Gear

Fig. 33 Reverse Idler Gear Assembly

Fig. 34 Remove or Install Gear Set

Fig. 35 Gear Set

.

TRANSAXLE

21 - 13

CLUTCH RELEASE BEARING

INPUT SHAFT OIL SEAL

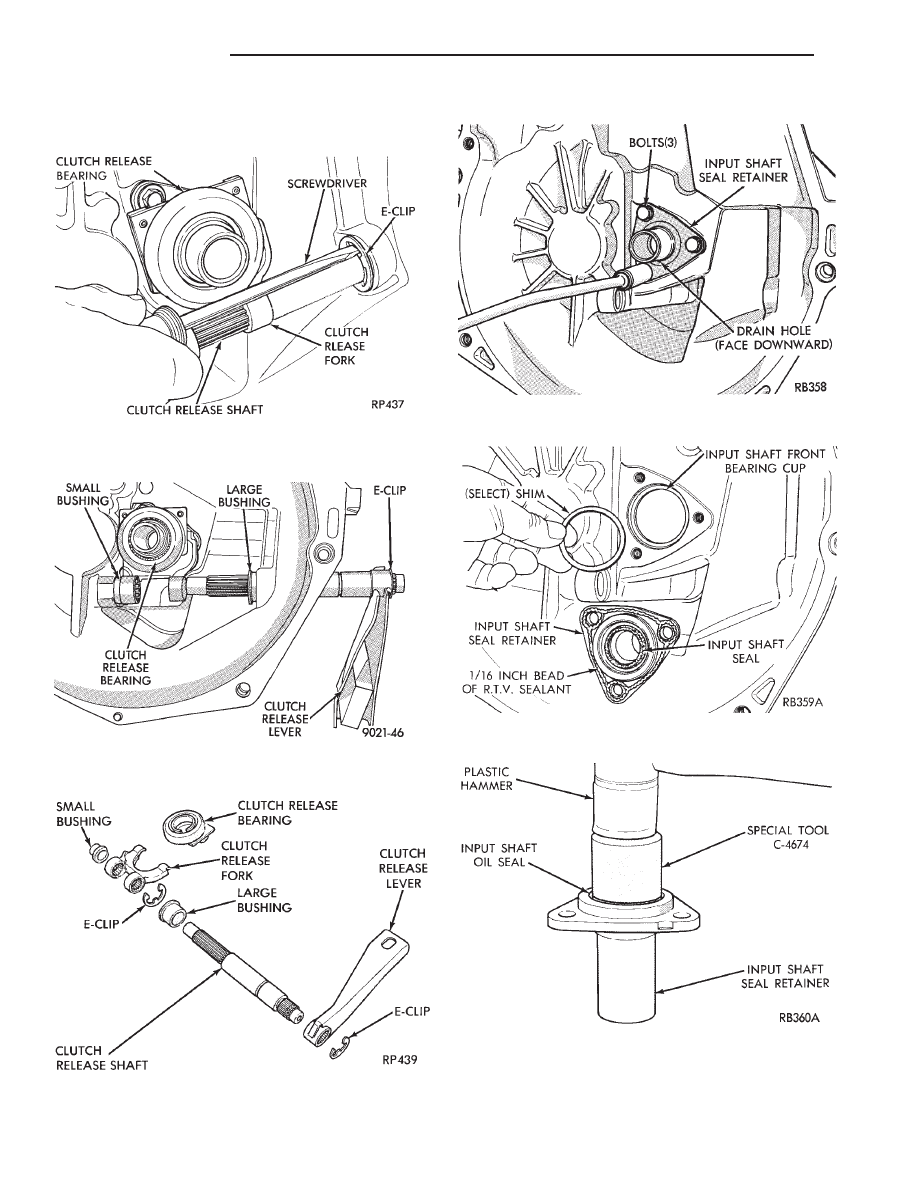

Fig. 1 Remove Retaining E-Clip

Fig. 2 Remove or Install Clutch Release Shaft

Fig. 3 Clutch Release Shaft Components

Fig. 4 Remove or Install Input Shaft Seal Retainer

Fig. 5 Input Shaft Seal Retainer

Fig. 6 Install New Input Shaft Seal

21 - 14

TRANSAXLE

.

REVERSE SHIFT LEVER

SUBASSEMBLY-RECONDITION

TRANSAXLE CASE

Use Tool C-4660-2A Screw. The screw has a larger

hole in the lower end to fit over the larger oil feeder
nipple (Fig. 5).

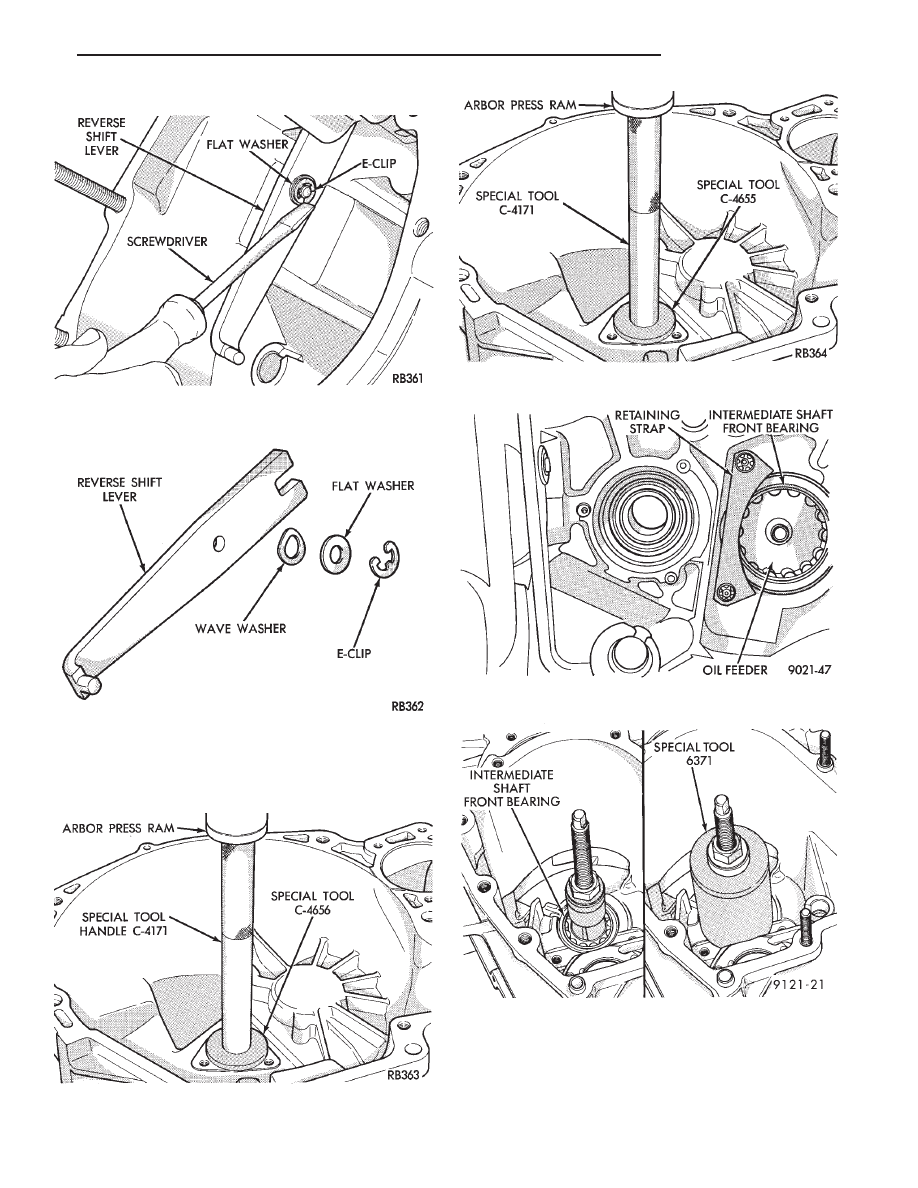

Fig. 8 Reverse Shift Lever Components

Fig. 7 Remove or Install Reverse Shift Lever E-Clip

Fig. 1 Remove Input Shaft Front Bearing Cup

Fig. 2 Install Input Shaft Front Bearing Cup

Fig. 3 Remove or Install Bearing Retaining Strap

Fig. 4 Remove Intermediate Shaft Front Bearing

.

TRANSAXLE

21 - 15

INTERMEDIATE SHAFT ASSEMBLY

When assembling intermediate shaft, make

sure all speed gears turn freely.

Fig. 5 Oil Feeder

Fig. 6 Install Intermediate Shaft Front Bearing

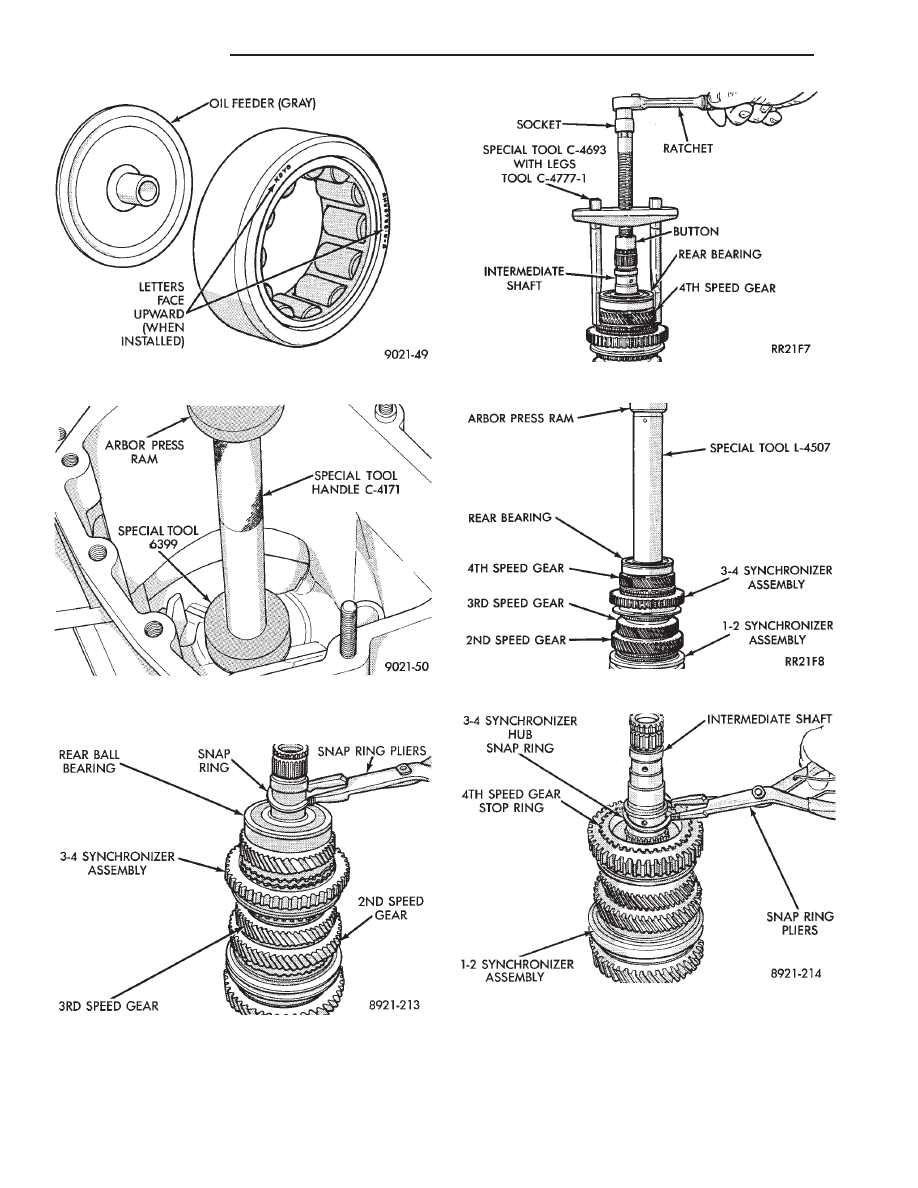

Fig. 1 Intermediate Shaft Bearing Snap Ring

Fig. 2 Remove Intermediate Shaft Rear Bearing

Fig. 3 Install Intermediate Shaft Rear Bearing

Fig. 4 3-4 Synchronizer Hub Snap Ring

21 - 16
