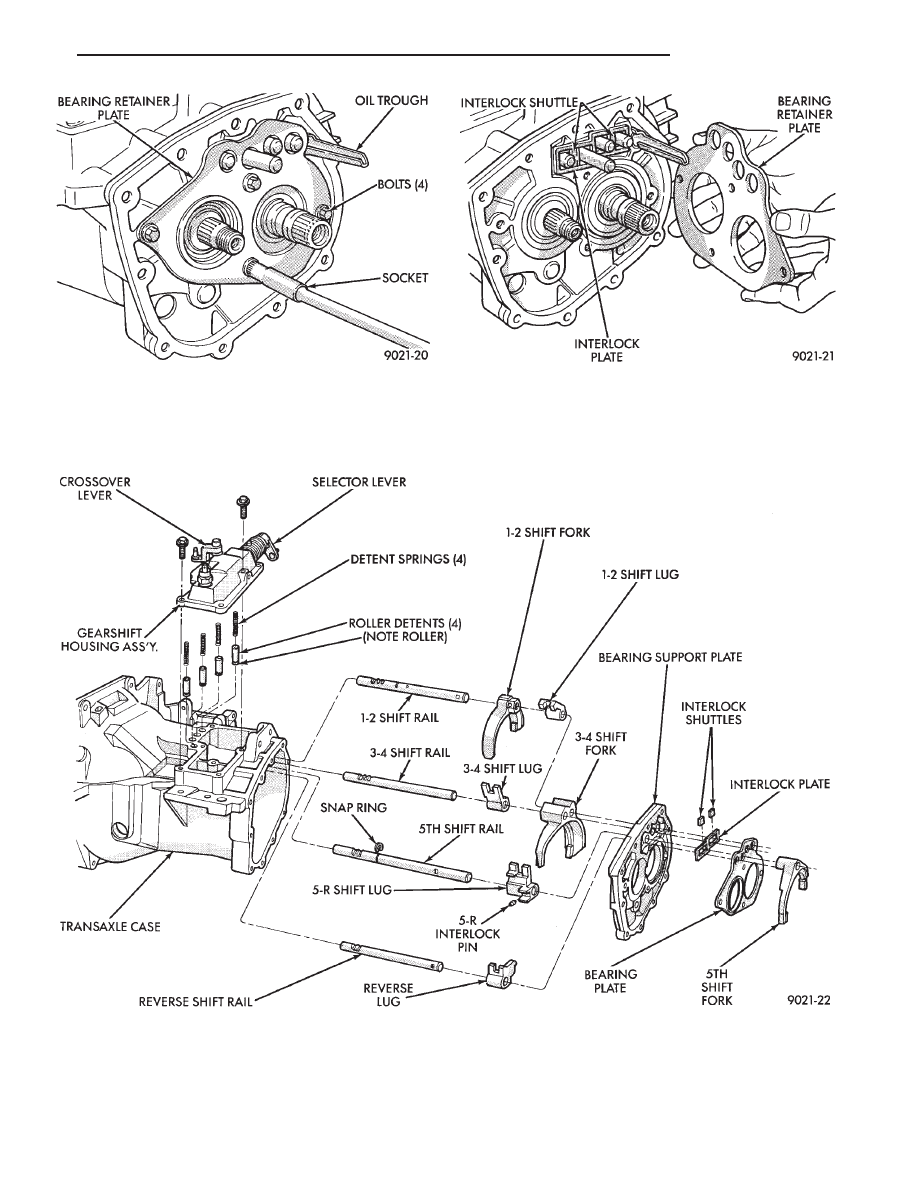

Fig. 12 A-523 Shift Forks and Shift Rail Components

Fig. 10 Bearing Retainer Plate Bolts

Fig. 11 Bearing Retainer Plate

.

TRANSAXLE

21 - 9

CAUTION: Before removing the gearshift housing,
reverse the lock pin (so the long end is down) and
insert lock pin into the same threaded hole. This
procedure will save time when the gearshift housing
assembly is reinstalled.

To install gearshift housing, be sure to reverse

the lock pin in the housing to lock the selector
shaft in the 3-4 neutral position.

CAUTION: Install roller detents so roller and slots are
parallel with shift rails.

Remove or install 3-4 lug roll pin, 3-4 fork roll pin,

and reverse lug roll pin using the above procedure.

Fig. 13 Interlock Shuttles

Fig. 14 Interlock Plate

Fig. 15 Gearshift Housing Bolts

Fig. 16 Gearshift Housing Removed

Fig. 17 Remove Roller Detents

21 - 10

TRANSAXLE

.

CAUTION: If any roll pin falls out, retrieve roll pin from
bottom of case.

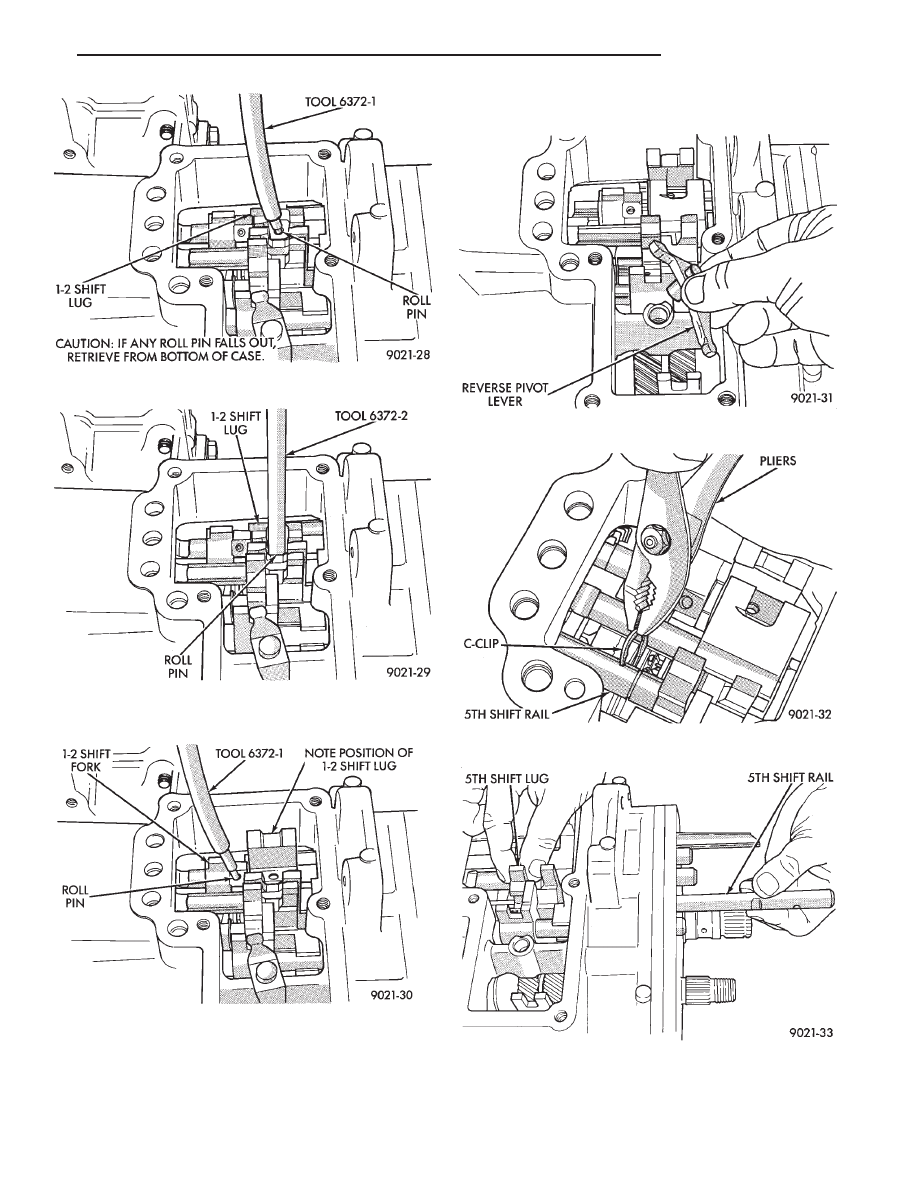

Fig. 18 Remove 1-2 shift Lug Roll Pin

Fig. 19 Install 1-2 Shift Lug Roll Pin

Fig. 20 Remove 1-2 Shift Fork Roll Pin

Fig. 21 Reverse Pivot Lever

Fig. 22 5th Shift Rail C-Clip

Fig. 23 5th Shift Rail and Shift Lug

.

TRANSAXLE

21 - 11

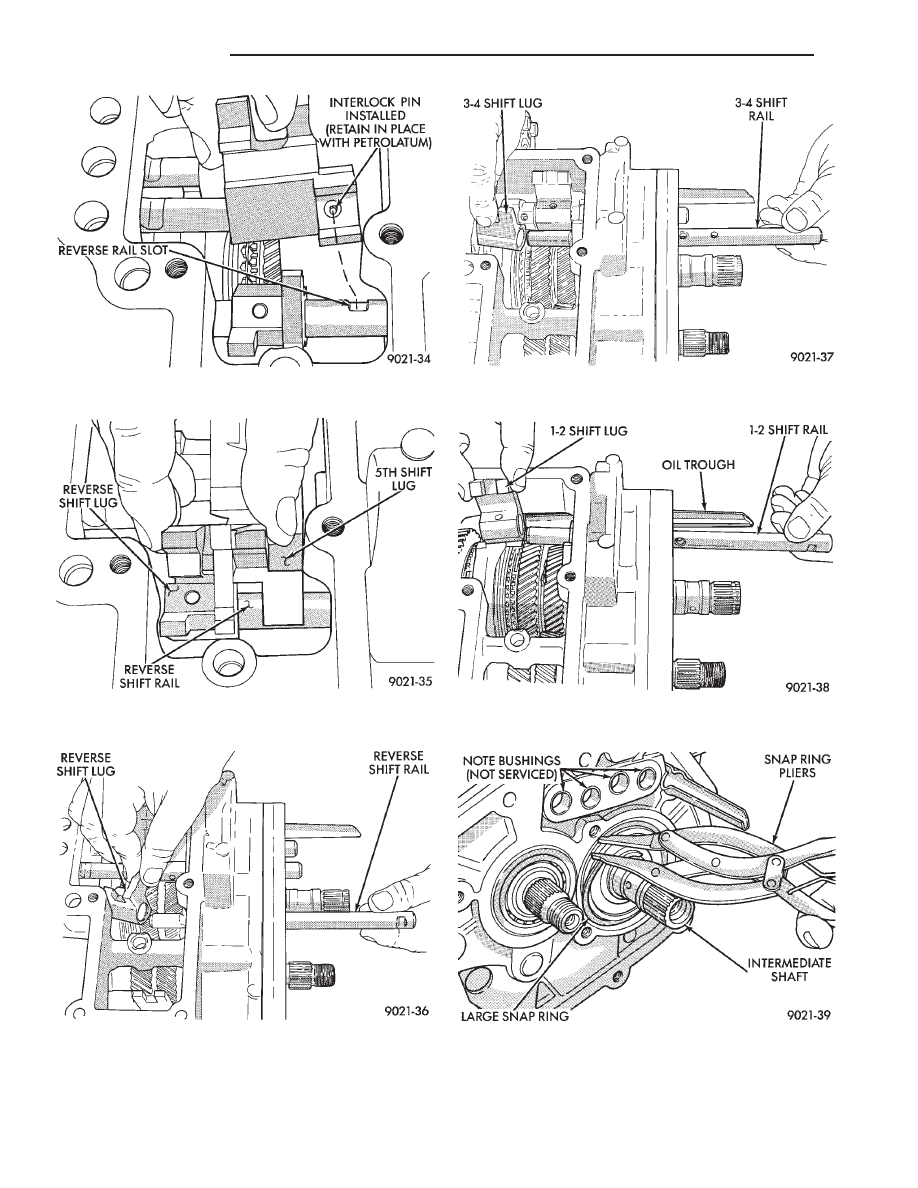

Fig. 24 5th Shift Lug with Interlock Pin

Fig. 25 5th Shift Lug Properly Installed

Fig. 26 Reverse Shift Rail and Shift Lug

Fig. 27 3-4 Shift Rail and Shift Lug

Fig. 28 1-2 Shift Rail and Shift Lug

Fig. 29 Remove or Install Large Snap Ring

21 - 12

TRANSAXLE

.
