(6) Lower Vehicle. Remove bolt retaining the power

steering pump in adjusting slot of the power steering
pump mounting bracket (Fig. 3).

(7) Remove power steering pump from vehicle.

Pump is removable from the top of the vehicle. Lift
power steering pump out of mounting bracket, rotate
and lift it out between the engine dash panel.

(8) Transfer the required parts from the removed

power steering pump, to the replacement power steer-
ing pump.

INSTALL

(1) Install power steering pump back in vehicle in

the reverse order of removal.

(2) Install power steering pump back on mounting

bracket. Be sure stud on back of power steering pump
is in slotted hole in bracket. Install bolt attaching
power steering pump to adjusting slot in bracket (Fig.
3). Do not tighten nut or bolt.

(3) Raise vehicle See Hoisting, Group 0.
(4) Install the bolt attaching the pulley side of the

power steering pump to the mounting bracket (Fig. 3).
Do not fully tighten the bolts.

(5) Install the power steering fluid pressure line

onto the output fitting of the power steering pump (Fig.
2). Torque the pressure line pump fitting nut to 31 N

Im

(275 in. lbs.). Before connecting the pressure line
to power steering pump inspect the O-ring on the
pressure line for damage.

(6) Install the power steering fluid, low pressure

return hose on the power steering pump low pressure
fitting (Fig. 2). Install hose clamp on low pressure
return hose. Be sure the clamp is installed on hose past
upset bead on power steering pump tube.

(7) Lower vehicle.
(8) Install the power steering pump drive belt on

pump pulley. Using the power steering pump adjusting
bracket (Fig. 1), rotate pump in bracket to obtain
correct belt tension. Tighten bolt at power steering
pump mounting bracket adjusting slot (Fig. 1) to 54
N

Im (40 ft. lbs.). Torque the power steering pump to

mounting bracket pivot, nut and bolt (Fig. 1) to 54 N

Im

(40 ft. lbs.).

CAUTION: Do not use automatic transmission fluid in
power steering system. Only use Mopar

T

, Power

Steering Fluid, or equivalent.

(9) Fill the power steering pump reservoir to correct

fluid level.

(10) Connect the negative battery cable back on the

negative battery post.

(11) Start engine and turn steering wheel several

times from stop to stop to bleed air from fluid in
system. Stop engine, check fluid level, and inspect
system for leaks. See Checking Fluid Level.

3.0 LITER

REMOVE

(1) REMOVE

THE

(-)

NEGATIVE

BATTERY

CABLE FROM THE BATTERY AND ISOLATE
CABLE.

(2) Remove the serpentine accessory drive belt from

engine (Fig. 4). See Cooling, Group 7 for detailed
removal procedure.

(3) Remove the hose clamp and bolt mounting the

power steering pump filler tube and dipstick assembly
(Fig. 5) to power steering pump and alternator bracket.
Remove filler tube and dipstick assembly from power
steering pump.

(4) Raise vehicle See Hoisting, Group 0.

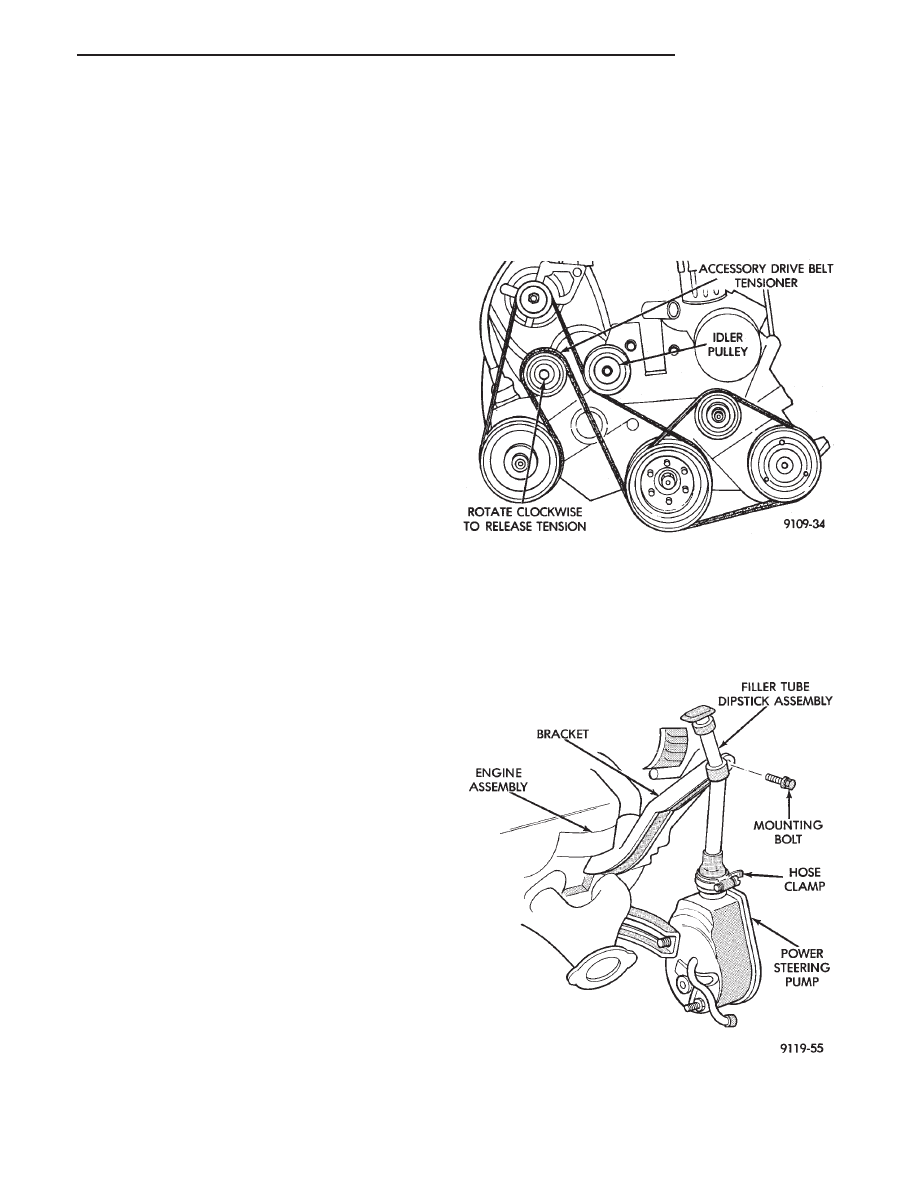

Fig. 5 Power Steering Pump Filler Tube/Dipstick As-

sembly

Fig. 4 3.0l Serpentine Drive Belt Routing

.

STEERING

19 - 13

(5) Remove the 2 nut, bolt and spring assemblies

attaching the exhaust pipe to exhaust manifold. Re-
move exhaust pipe from exhaust manifold and move to
left side of vehicle. This is required for clearance to
remove power steering pump from vehicle.

(6) Put oil drain pan under vehicle to catch power

steering fluid. Remove hose clamp and low pressure
fluid hose, from power steering gear fluid tube (Fig. 6).
Allow excess power steering fluid to drain from power
steering pump and hose.

(7) Loosen the high pressure power steering fluid

line fitting at the power steering pump (Fig. 6). Then
remove high pressure power steering fluid line from
power steering pump.

(8) Remove nut holding the power steering pump rear

support bracket to pump (Fig. 7). Then remove the 2 bolts
(Fig. 7) mounting the power steering pump support bracket
to engine and remove bracket from vehicle.

(9) Remove the 2 bolts that mount the front of the

power steering pump to the mounting plate (Fig. 8).
Access to the mounting bolts is through the holes in
power steering pump pulley using a deep well socket.

(10) Remove the power steering pump and pulley

assembly from vehicle. Remove pump assembly from
vehicle in area between floor pan and front suspension
crossmember. Pump will fit through area of exhaust
pipe tunnel in floor pan.

(11) Transfer Required parts to the new power steer-

ing pump assembly before installing in vehicle.

INSTALL

(1) Install the power steering pump assembly back

in vehicle in reverse order of removal.

(2) Hold power steering pump against mounting

plate. Align power steering pump mounting holes with
mounting holes in plate and install bolts (Fig. 8).
Torque the 2 power steering pump to mounting plate
bolts to 54 N

Im (40 ft. lbs.).

(3) Install the rear power steering pump to engine block

support bracket, onto the stud on back of power steering
pump (Fig. 7). Then install the 2 bolts mounting the support
bracket to the engine block. Torque the 2 support bracket to
engine block mounting bolts to 54 N

Im (40 ft. lbs.).

(4) Install the nut on stud of power steering pump

attaching pump to rear support bracket (Fig. 7). Torque
nut to 54 N

Im (40 ft. lbs.)

(5) Install the high pressure power steering fluid

line on the power steering pump outlet fitting (Fig. 6).
Torque the high pressure fluid line to power steering
pump fitting to 31 N

Im (275 in. lbs.).

(6) Install the low pressure power steering fluid hose

onto the power steering gear fluid tube (Fig. 6). Install
hose clamp on hose. Be sure hose clamp is installed
beyond upset bead on tube.

(7) Install the exhaust pipe back on the exhaust

manifold. Install the nut, bolt and spring assemblies

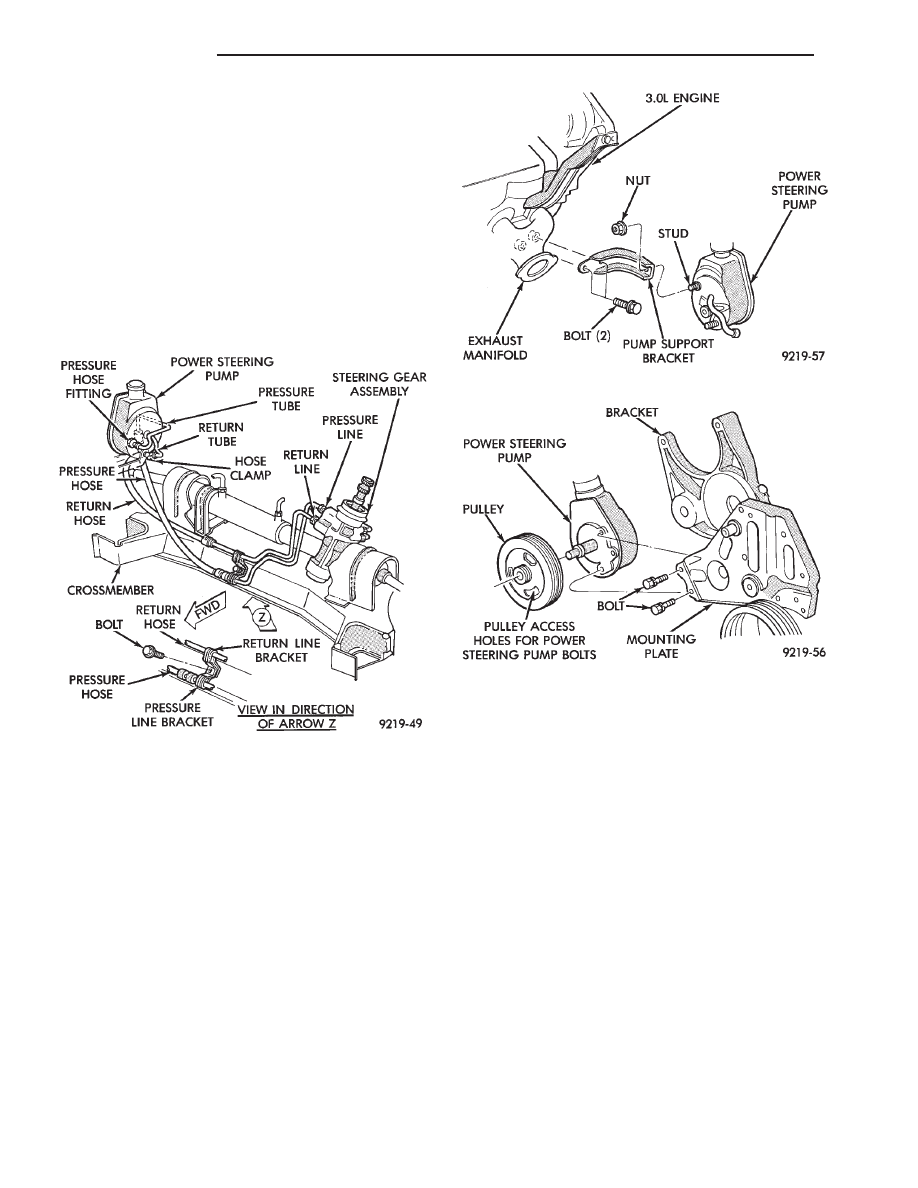

Fig. 6 Power Steering Hose Remove/Replace

Fig. 7 Power Steerinqg Support Bracket

Fig. 8 Power Steering Pump Mounting 3.0L

19 - 14

STEERING

.

and torque bolts to 28 N

Im (250 in. lbs.).

(8) Lower vehicle.
(9) Install the power steering pump filler tube and

dip stick assembly on the neck of the power steering
pump (Fig. 5). Install the bolt (Fig. 5) attaching the
filler tube/dip stick assembly to the alternator bracket.
Torque the bolt to 11 N

Im (100 in. lbs.).

(10) Position the hose clamp on the filler tube assem-

bly rubber boot and adequately tighten hose clamp.

(11) Install the serpentine accessory drive belt on

engine (Fig. 4). See Cooling, Group 7 for detailed
installation procedure.

CAUTION: Do not use automatic transmission fluid in
power steering system. Only use Mopar

T

, Power

Steering Fluid, or equivalent.

(12) Fill power steering pump reservoir to correct

fluid level.

(13) Connect the negative battery cable back on the

negative battery post.

(14) Start engine and turn steering wheel several

times from stop to stop to bleed air from fluid in
system. Stop engine, check fluid level, and inspect
system for leaks. See Checking Fluid Level.

3.3 LITER F.W.D. & A.W.D

REMOVE

(1) Remove the (-) negative battery cable from the

battery and isolate cable.

(2) Remove the serpentine accessory drive belt from

engine (Fig. 9). See Cooling, Group 7 for detailed
removal procedure.

(3) Raise vehicle See Hoisting, Group 0. Put oil drain

pan under vehicle to catch power steering fluid. Re-
move hose clamp and low pressure fluid hose from
power steering pump (Fig. 10 or 11).

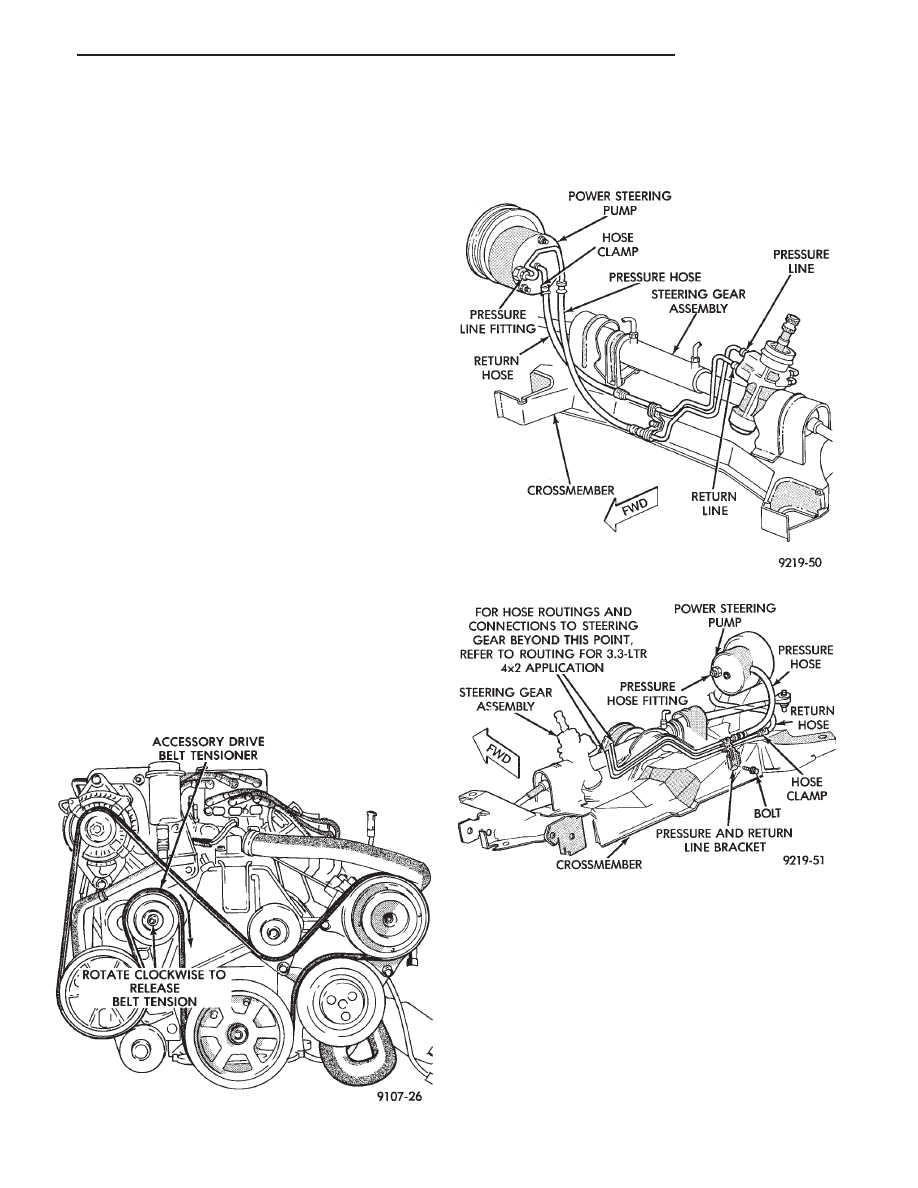

Fig. 9 Serpentine Drive Belt Routing

Fig. 10 Power Steering Hose Routing 3.3L F.W.D.

Fig. 11 Power Steering Hose Routing 3.3L A.W.D.

.

STEERING

19 - 15

(4) Remove hose clamp and hose to the power steer-

ing pump, from the remote fluid reservoir (Fig 12).
Drain off excess power steering fluid from hoses.

(5) Remove the power steering, fluid pressure line

(Fig. 10 or 11) from the power steering pump. Drain
excess power steering fluid from tube.

(6) Remove right front wheel and tire from vehicle.

This will aid in access to the power steering pump
mounting bolts.

(7) Remove the 3 bolts holding the power steering

pump to the alternator, power steering and belt ten-
sioner mounting bracket (Fig. 13).

(8) Remove nut and bolt holding the engine block, to

power steering pump support strut. Remove strut from
engine and power steering pump (Fig. 13). Lay the

power steering pump assembly down on top of
the steering gear. It will be removed later from
the top.

(9) Remove nut which holds serpentine drive belt

tensioner to its mounting bracket (Fig. 14). Remove
tensioner assembly from bracket.

(10) Remove

nut

and

bolt

attaching

the

alternator/power steering pump bracket, support strut
(Fig. 15).

(11) Lower vehicle.
(12) Remove the 2 bolts holding the power steering

fluid reservoir to the alternator bracket. Remove the
bolt attaching the tube/hose assembly to the power

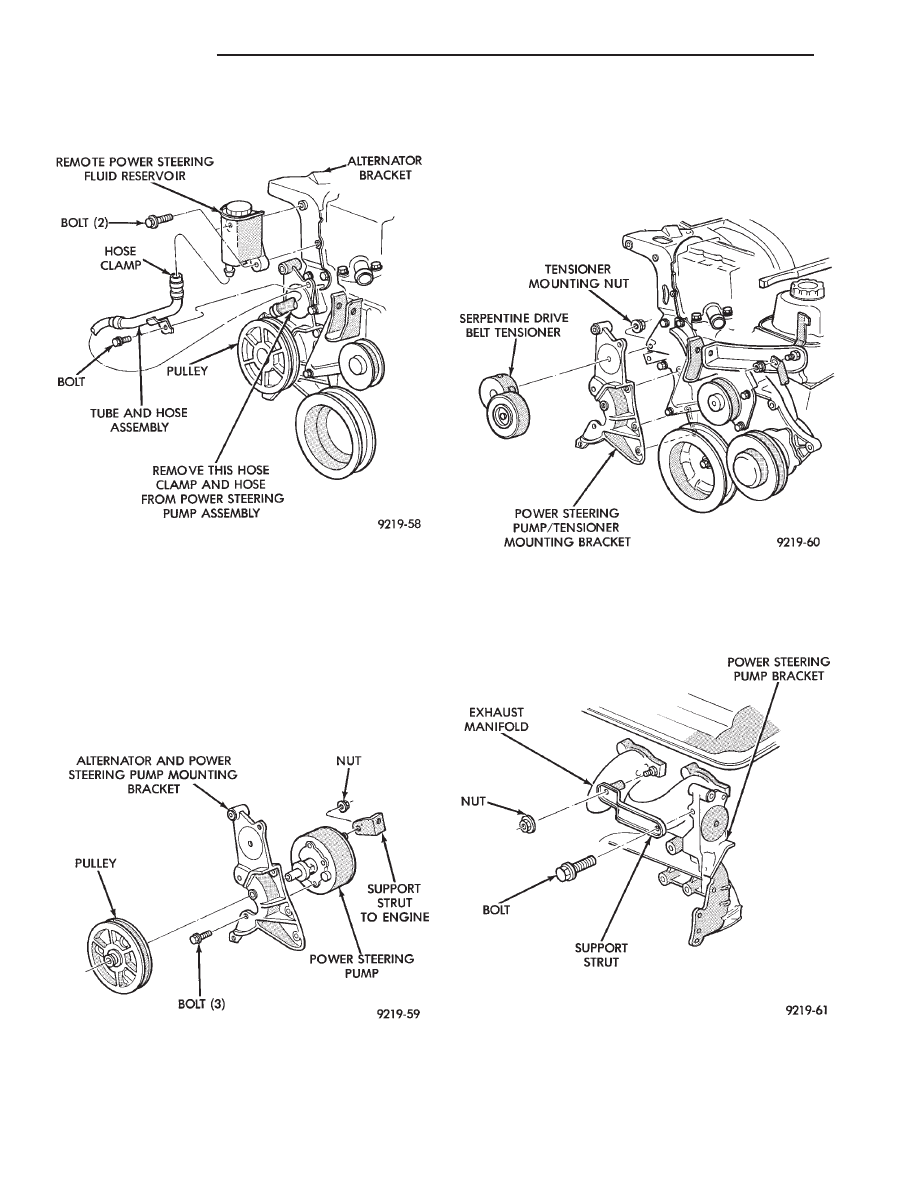

Fig. 12 Power Steering Remote Fluid Reservoir And

Tube

Fig. 13 Power Steering Pump Mounting 3.3L

Fig. 14 Serpentine Belt Tensioner

Fig. 15 Bracket Support Strut

19 - 16

STEERING

.
