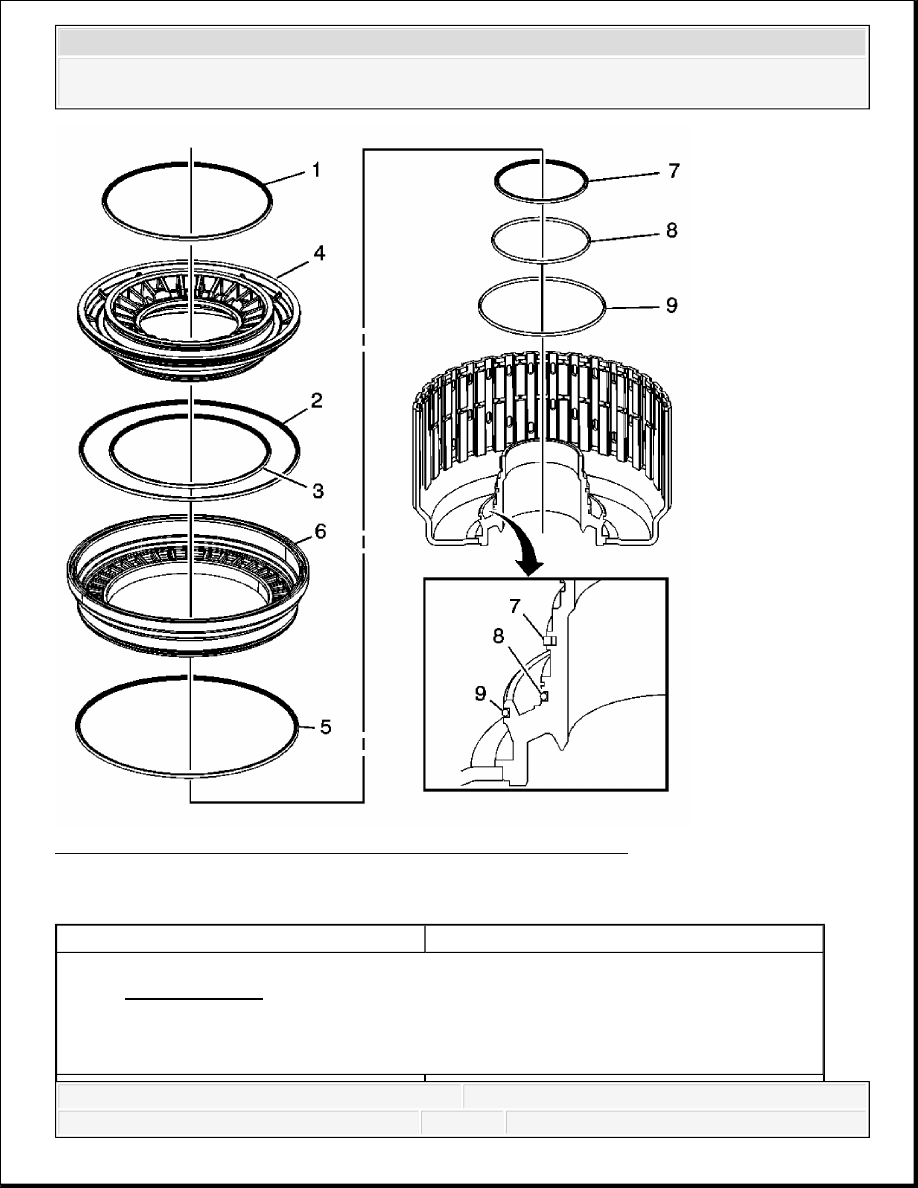

Fig. 151: Replacing 1-2-3-4 and 3-5 Reverse Clutch Piston Seals 1-2-3-4 and 3-5 Reverse Clutch Piston Seals Replacement Callout Component Name Preliminary Procedure: Lubricate all seals with automatic transmission fluid (ATF) prior NOTE: Refer to Seal Reuse Notice .
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

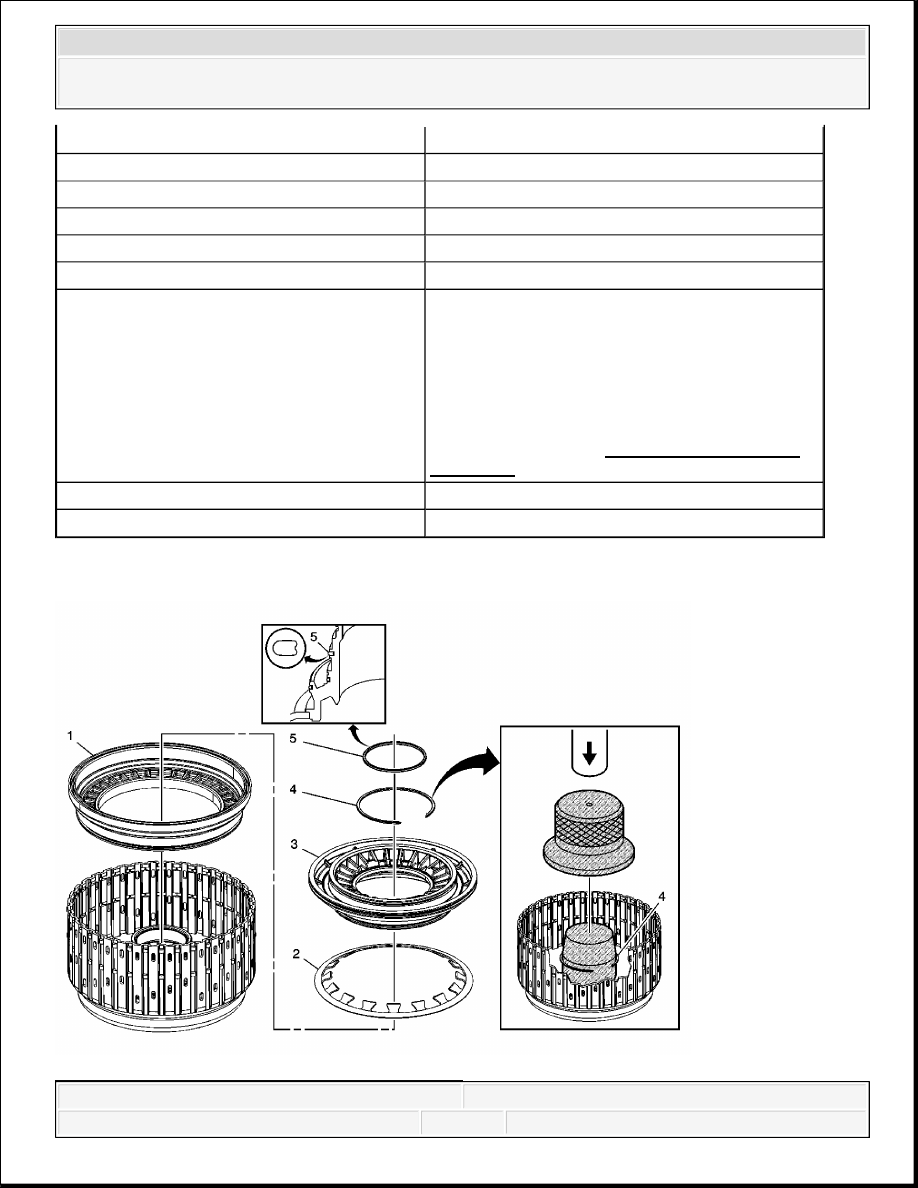

3-5 REVERSE CLUTCH PISTON INSTALLATION Fig. 152: Installing 3-5 Reverse Clutch Piston 1 1-2-3-4 Clutch Piston Seal 2 3-5 Reverse Clutch Piston Dam (O-Ring) Seal 3 3-5 Reverse Clutch Piston Inner Seal 4 1-2-3-4 Clutch Piston Housing 5 3-5 Reverse Clutch Piston Outer Seal 6 3-5 Reverse Clutch Piston 7 1-2-3-4 Clutch Piston Inner Seal NOTE: Do not install a NEW 1-2-3-4 clutch piston inner 8 1-2-3-4 Clutch Piston Housing Seal 9 1-2-3-4 Clutch Piston Housing Seal
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
Courtesy of GENERAL MOTORS CORP. 3-5 Reverse Clutch Piston Installation Callout Component Name 1 3-5 Reverse Clutch Piston 2 3-5 Reverse Clutch Spring NOTE: Ensure the clutch spring is centered on the piston with 3 1-2-3-4 Clutch Piston Housing 4 1-2-3-4 Clutch Piston Housing Retaining Ring Special Tools DT 47782-1 Retaining Ring Cone. See DT 47782-2 Retaining Ring Installer. See NOTE: Before using the DT 47782-2, push the retaining ring NOTE: Refer to Retaining Ring Reuse Notice . NOTE: Push the retaining ring down over the cone until the 1-2-3-4 Clutch Piston Inner Seal
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

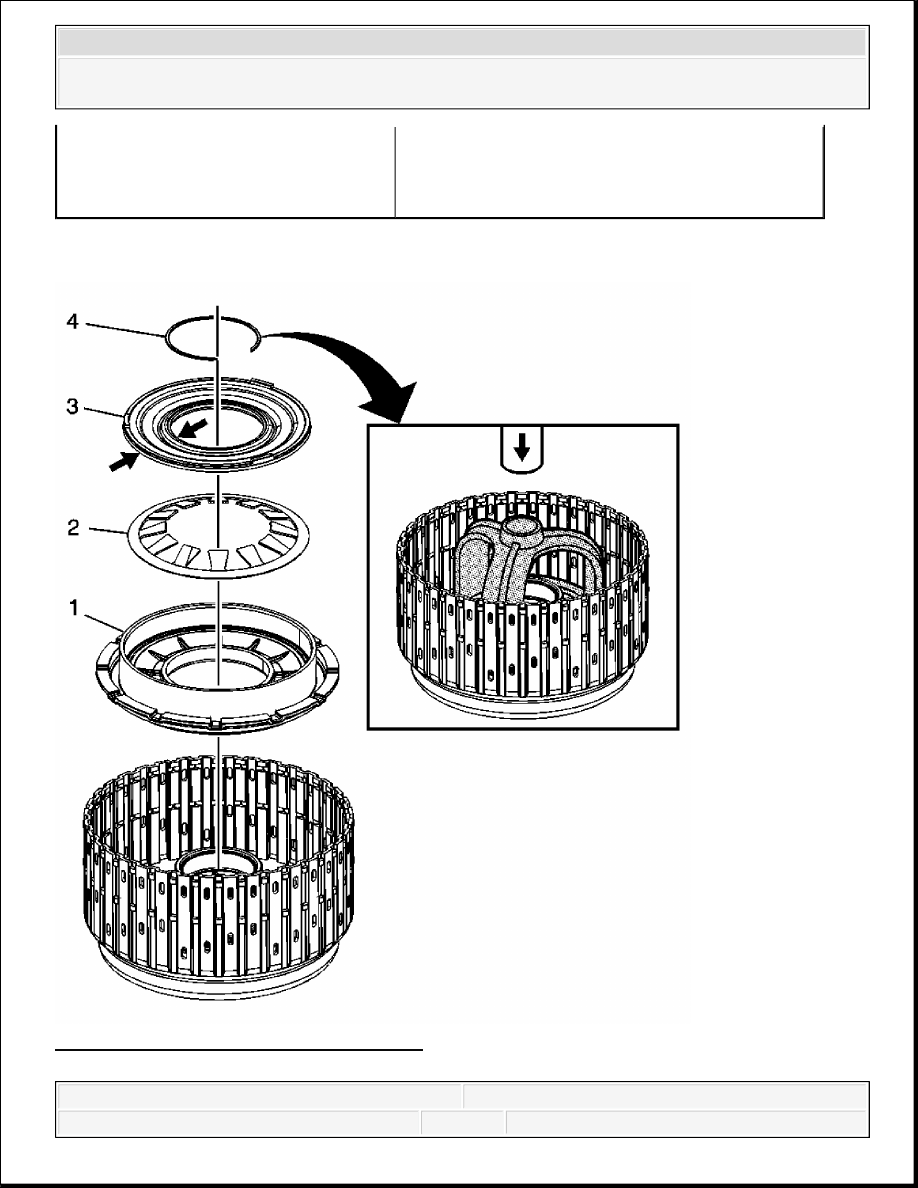

1-2-3-4 CLUTCH PISTON INSTALLATION Fig. 153: Installing 1-2-3-4 Clutch Piston 5 NOTE: Install a NEW seal and orientate as shown. Failure to
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
|
|
|
