Transfer Case Rear Output Shaft Rear Bearing
Assembly
Tip: Use an arbor press or suitable puller to
remove the bearing from the rear output shaft.

3

Transfer Case Rear Output Shaft Rear Bearing
Retaining Ring

4

Transfer Case Rear Output Shaft Speed
Reluctor Wheel

5

Transfer Case Oil Pump Assembly

6

Transfer Case Front Output Shaft Drive
Sprocket Retaining Ring

7

Transfer Case Front Output Shaft Drive
Sprocket Spacer - Rear

8

Transfer Case Front Output Shaft Drive
Sprocket

9

Transfer Case Four Wheel Drive Clutch
Housing Retaining Ring

10

Transfer Case Four Wheel Drive Clutch
Housing

11

Transfer Case Front Output Shaft Drive
Sprocket Bearing Assembly (Qty: 2)
Tip: Only remove the bearing if faulty. Refer
to Drive Chain, Drive Sprocket, and Driven
Sprocket Cleaning and Inspection.

12

Transfer Case Front Output Shaft Drive
Sprocket Spacer - Front

13

Transfer Case Two/Four Wheel Drive Clutch
Retaining Ring

14

Transfer Case Four Wheel Drive Clutch Shim

15

Transfer Case Four Wheel Drive Clutch Hub

16

Transfer Case Four Wheel Drive Clutch
Pressure - Friction - Plate (Qty: 8)

17

Transfer Case Four Wheel Drive Clutch
Pressure - Steel - Plate (Qty: 7)

18

Transfer Case Four Wheel Drive Clutch
Pressure Plate Spring (Qty: 4)

19

Transfer Case Four Wheel Drive Clutch

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado

Input Shaft and Planetary Assembly Removal

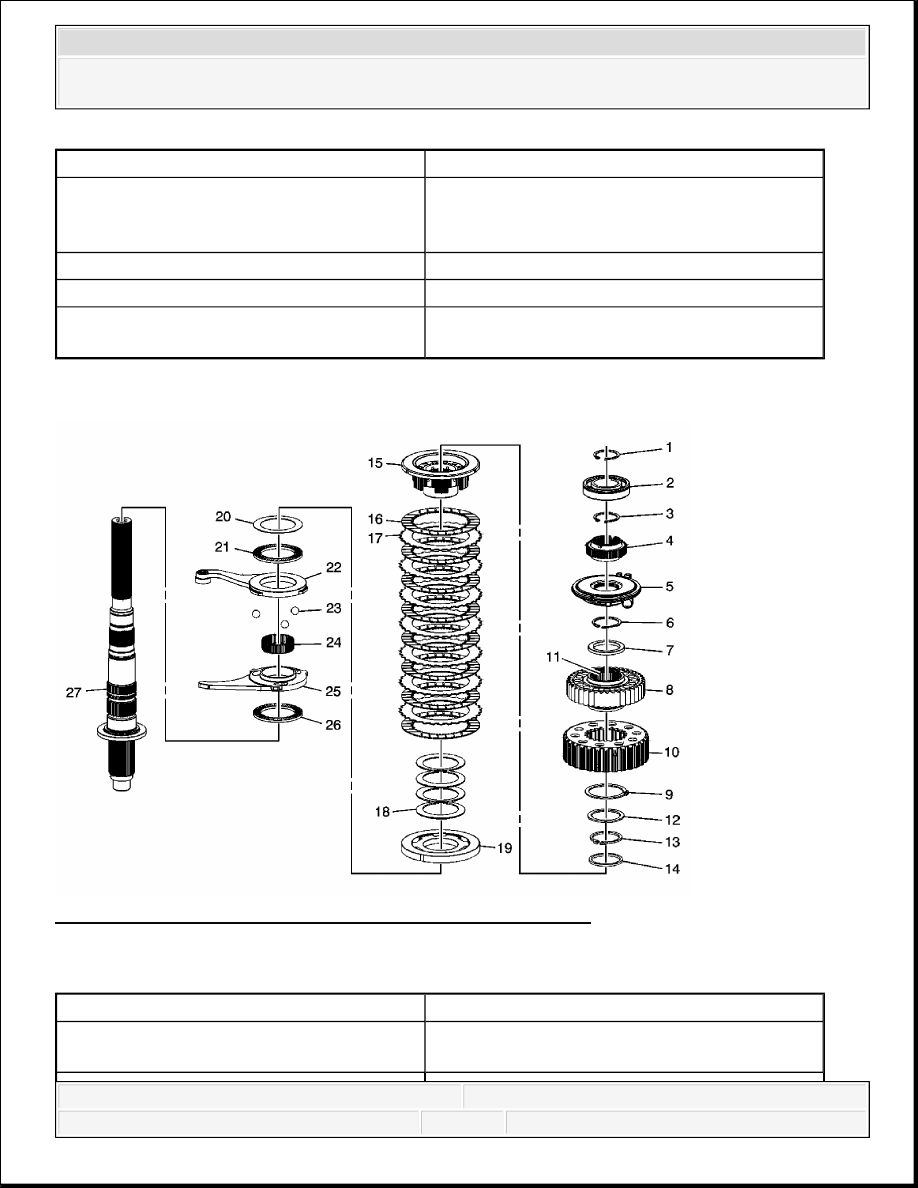

Fig. 28: View Of Input Shaft & Planetary Assembly Components
Courtesy of GENERAL MOTORS CORP.

Input Shaft and Planetary Assembly Removal

Pressure - Apply - Plate

20

Transfer Case Control Actuator Lever Washer

21

Transfer Case Control Actuator Lever Thrust
Bearing Assembly

22

Transfer Case Control Actuator Lever
Assembly

23

Transfer Case Control Actuator Lever Ball
(Qty: 3)

24

Transfer Case Control Actuator Lever Bearing
Assembly

25

Transfer Case Control Lever

26

Transfer Case Control Actuator Lever Thrust
Bearing Assembly

27

Transfer Case Rear Output Shaft

Callout

Component Name



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



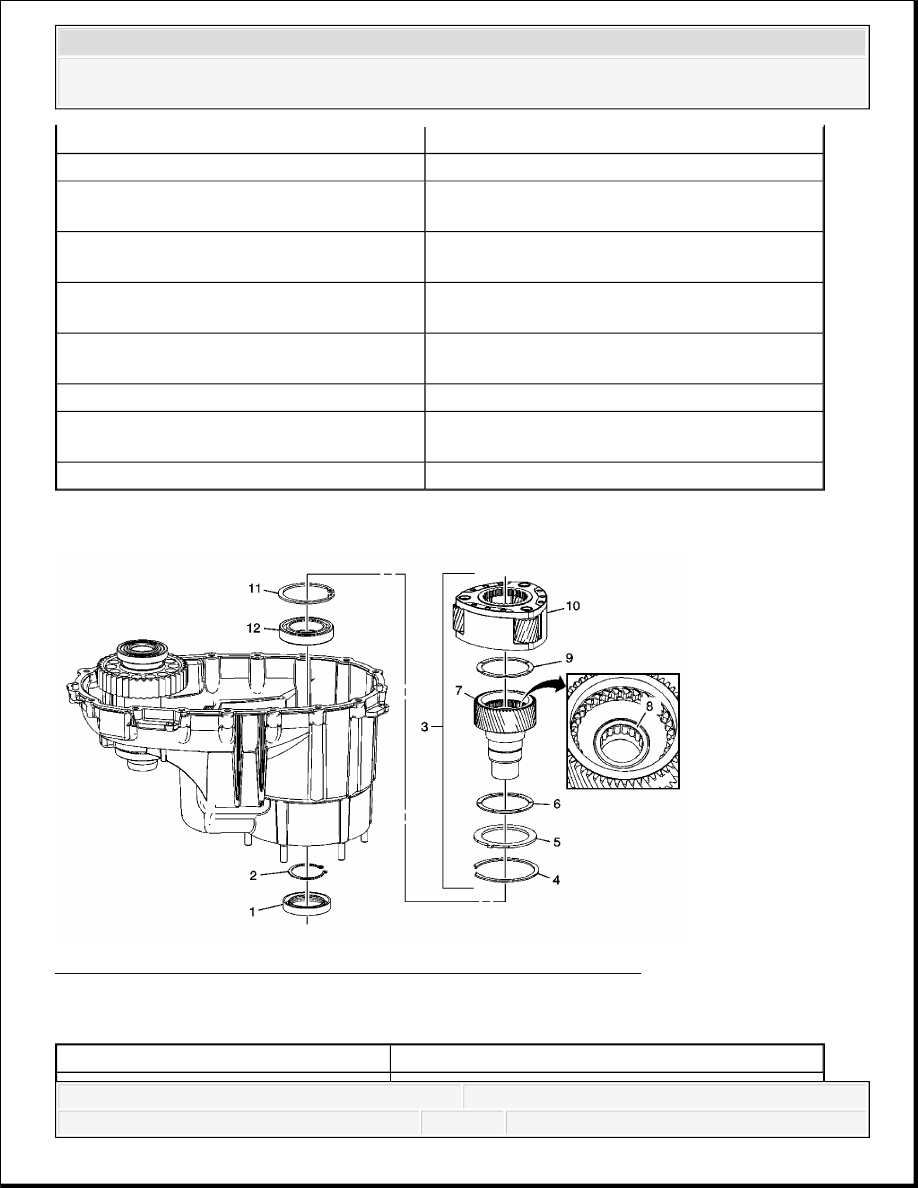

Front Output Shaft Assembly Removal

1

Transfer Case Input Shaft Seal

2

Transfer Case Input Shaft Bearing Outer Retaining
Ring

CAUTION:

Do not rotate the transfer case while the retaining ring
is removed. Rotating the transfer case while the
retaining ring is removed, may cause the input
shaft/planetary assembly to fall from the transfer case,
resulting in personal injury.

3

Transfer Case Input Shaft/Planetary Assembly

4

Transfer Case High/Low Planetary Carrier
Retaining Ring

5

Transfer Case High/Low Locking Plate

6

Transfer Case Planetary Carrier Sun Gear Thrust
Washer

7

Transfer Case Input Shaft

8

Transfer Case Input Shaft Pilot Bearing Assembly
Tip: Only remove the bearing if faulty. Refer to
Front Output Shaft and Input Shaft Cleaning
and Inspection.

9

Transfer Case Planetary Carrier Sun Gear Thrust
Washer

10

Transfer Case High/Low Planetary Carrier
Assembly

11

Transfer Case Input Shaft Inner Retaining Ring

12

Transfer Case Input Shaft Bearing Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
