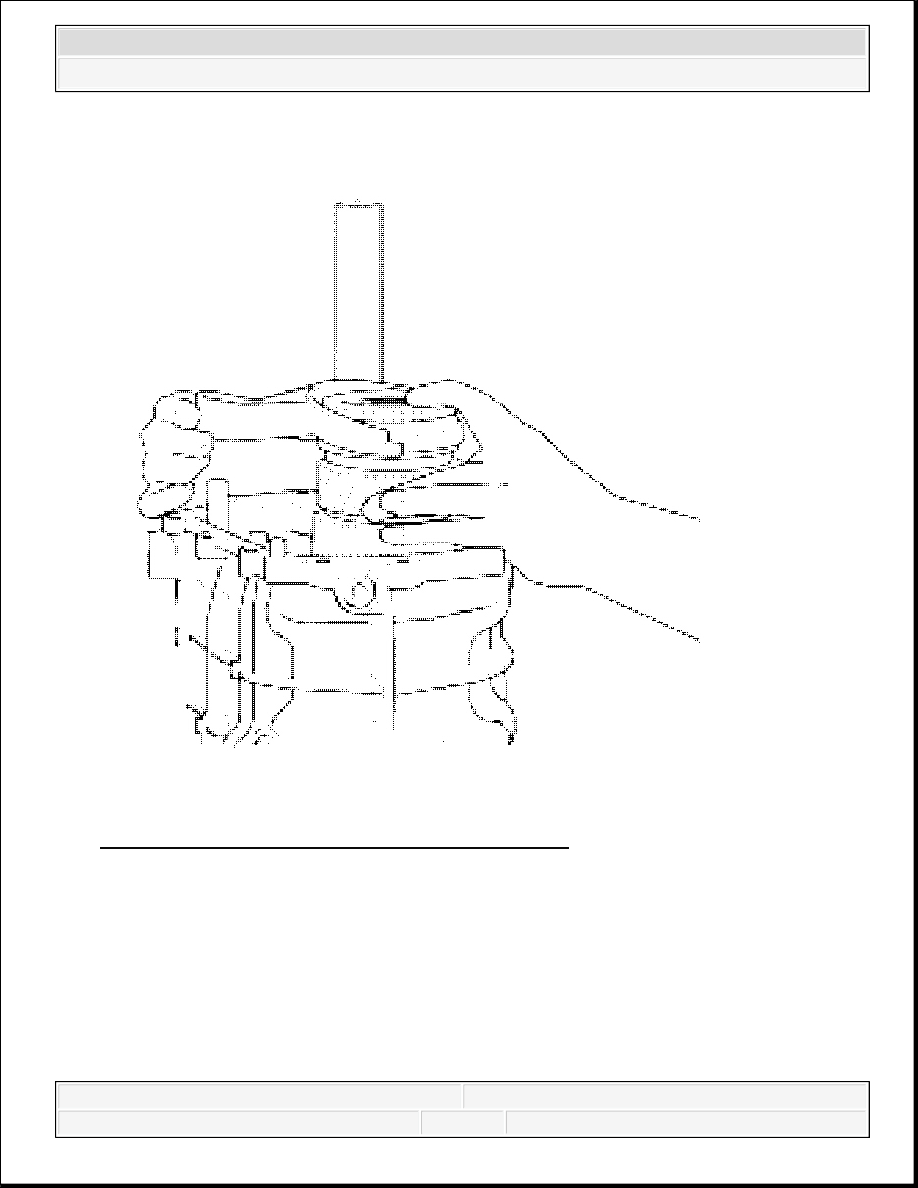

Fig. 220: 5Th Speed Synchronizer Assembly & Fork
Courtesy of GENERAL MOTORS CORP.

11. Install the 5th speed synchronizer assembly next to the fork.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

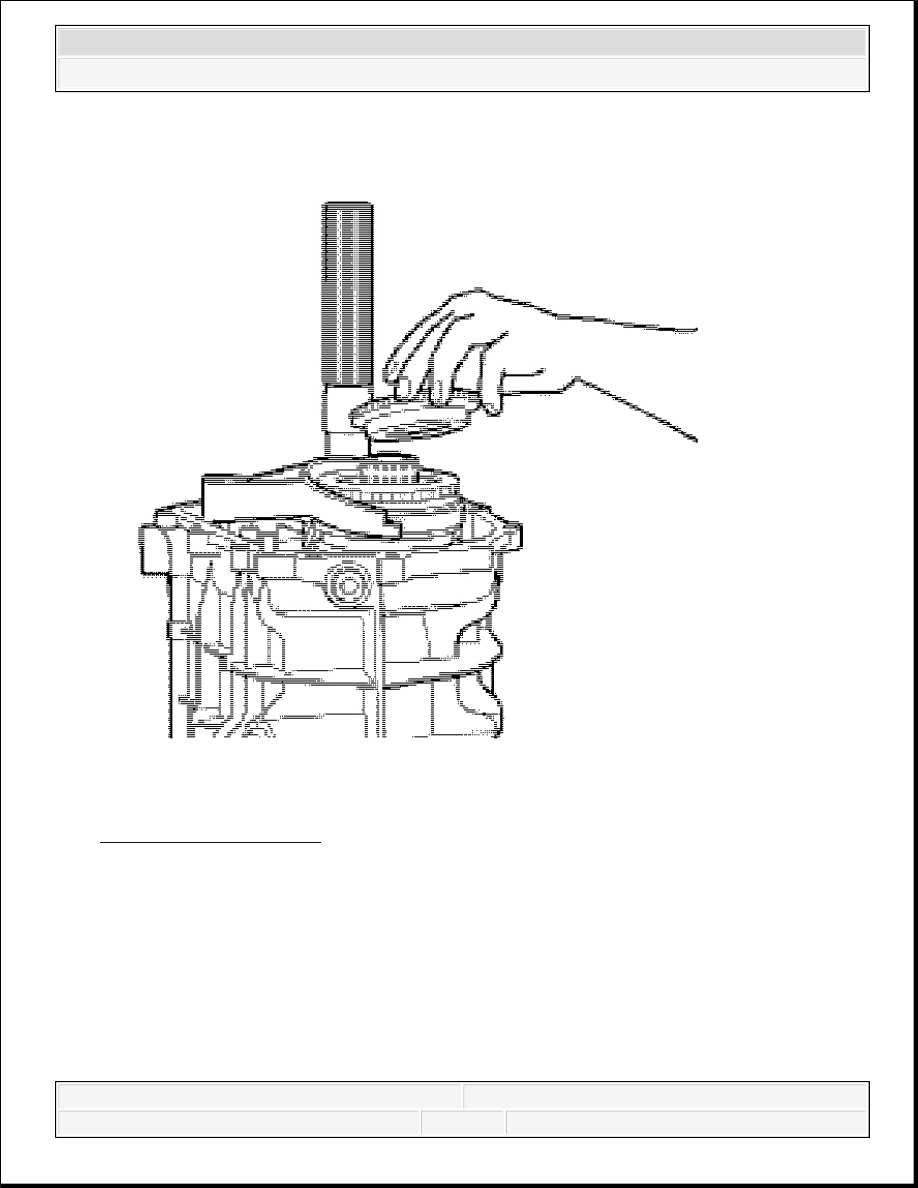

Fig. 221: Synchronizer Ring
Courtesy of GENERAL MOTORS CORP.

12. Install the synchronizer ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

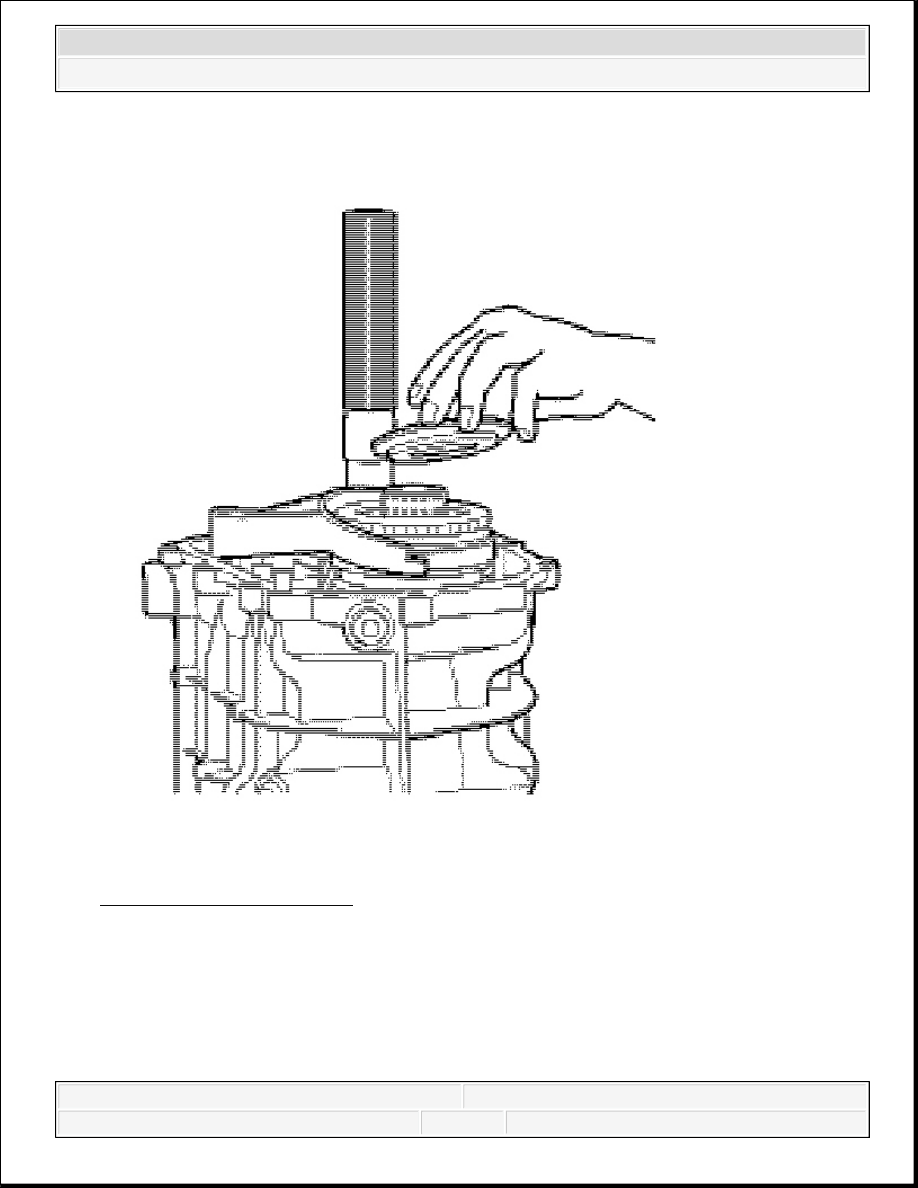

Fig. 222: Coupling Cone
Courtesy of GENERAL MOTORS CORP.

13. Install the 5th speed synchronizer assembly coupling cone.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

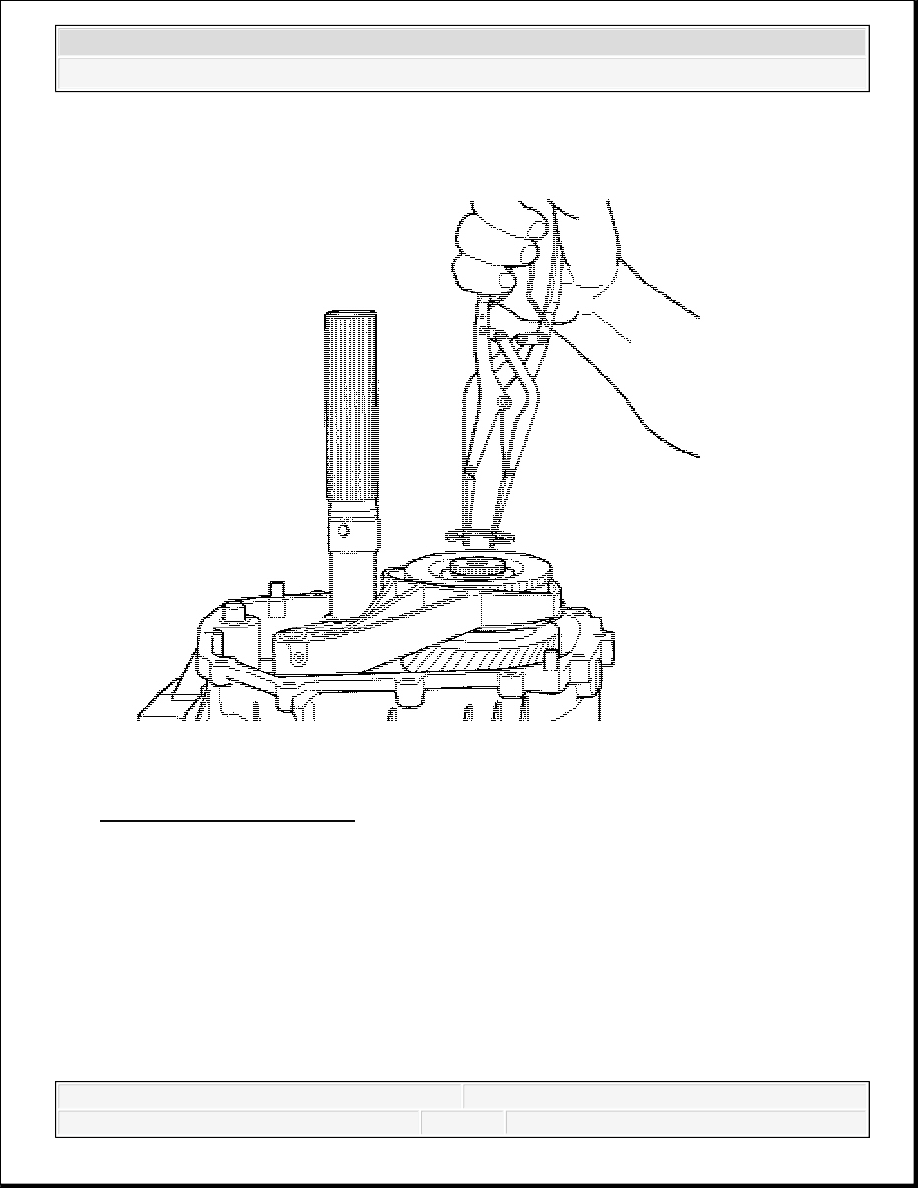

Fig. 223: 5Th Gear Retainer
Courtesy of GENERAL MOTORS CORP.

14. Using retainer pliers, install the gear train 5th speed gear retainer.
