Chevrolet Silverado / GMC Sierra. Manual - part 2651

Fig. 216: Retainer Securing Gear Train Bearing Race
Courtesy of GENERAL MOTORS CORP.

7. Using retainer pliers, install the retainer securing the gear train bearing race.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

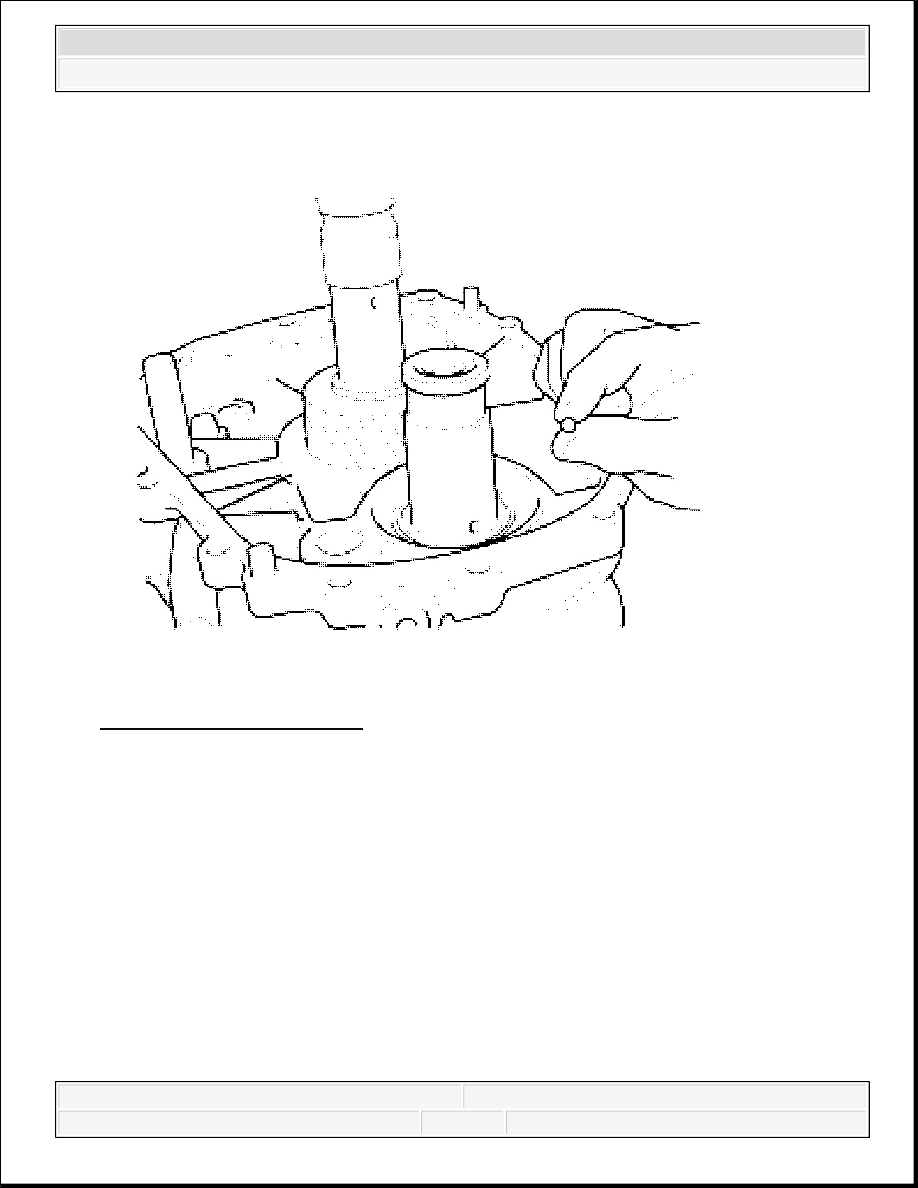

Fig. 217: Installing Drag Ball
Courtesy of GENERAL MOTORS CORP.

8. Install the drag ball.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



Fig. 218: Drive Wheel
Courtesy of GENERAL MOTORS CORP.

9. Install the drive wheel.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



Fig. 219: 2 Roller Bearings
Courtesy of GENERAL MOTORS CORP.

10. Install the 2 roller bearings and spacer.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)
