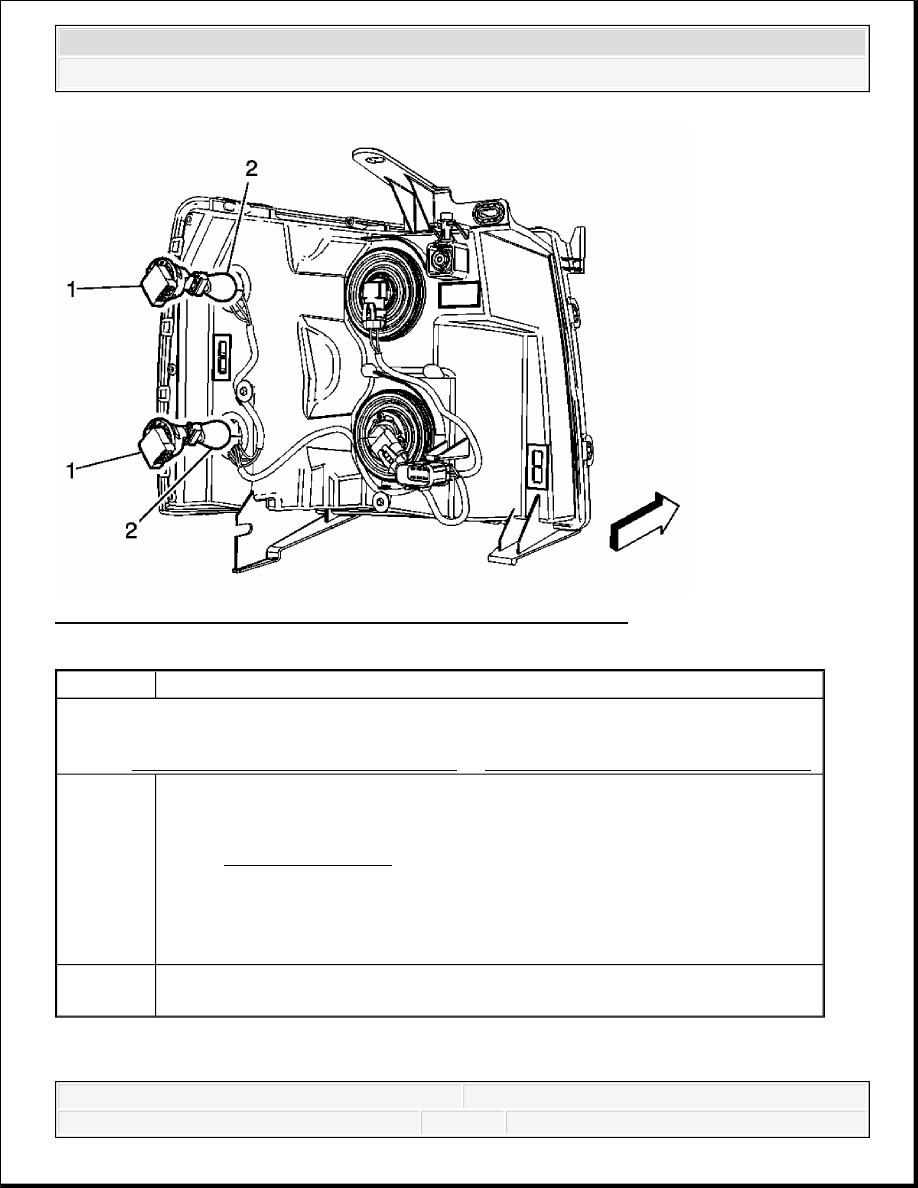

Fig. 45: Park/Turn Signal Lamp Bulb Replacement (Chevrolet)
Courtesy of GENERAL MOTORS CORP.

PARK/TURN SIGNAL LAMP BULB REPLACEMENT (GMC)

Callout

Component Name

Preliminary Procedure:
Remove either the LF or RF headlamp assembly in order to access the headlamp bulbs.
Refer to Headlamp Replacement (GMC HD) or Headlamp Replacement (Chevrolet).

1

Directional Bulb Sockets (Qty: 2)


Tip: Rotate the bulb sockets a quarter turn counter-clockwise to access the
bulbs.

CAUTION:

Refer to Halogen Bulb Caution .

2

Directional Bulbs (Qty: 2)
Tip: Pull the bulbs straight from the lamp sockets.

2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

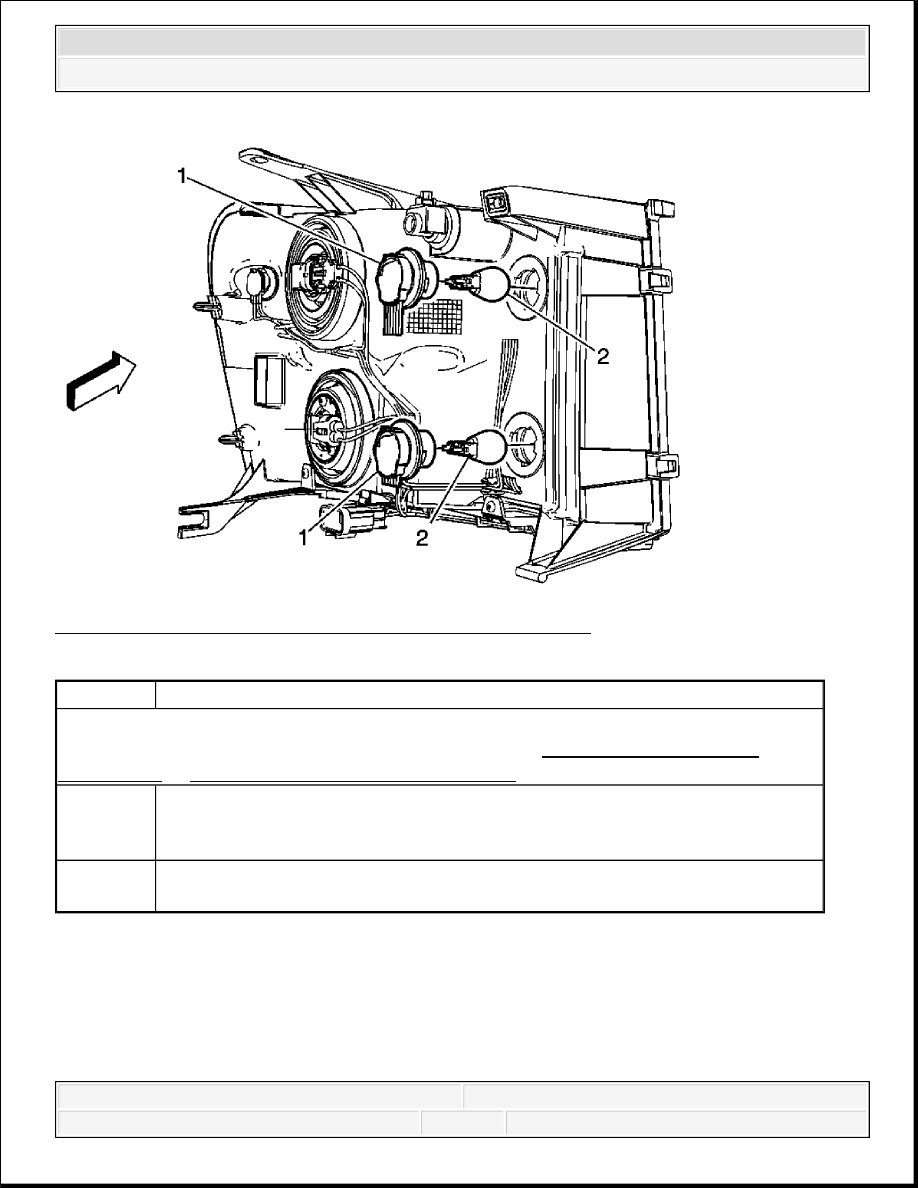

Fig. 46: Park/Turn Signal Lamp Bulb Replacement (GMC)
Courtesy of GENERAL MOTORS CORP.

PICKUP BOX IDENTIFICATION LAMP REPLACEMENT (GMC HD)

Callout

Component Name

Preliminary Procedure:
Remove either the LF or RF headlamp assembly. Refer to Headlamp Replacement
(GMC HD) or Headlamp Replacement (Chevrolet).

1

Directional Lamp Bulb Socket
Tip: Rotate the marker lamp socket a quarter turn counterclockwise and
remove the lamp socket from the headlamp assembly.

2

Directional / DRL Bulb
Tip: Pull the marker lamp bulbs straight from the lamp bulb socket.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



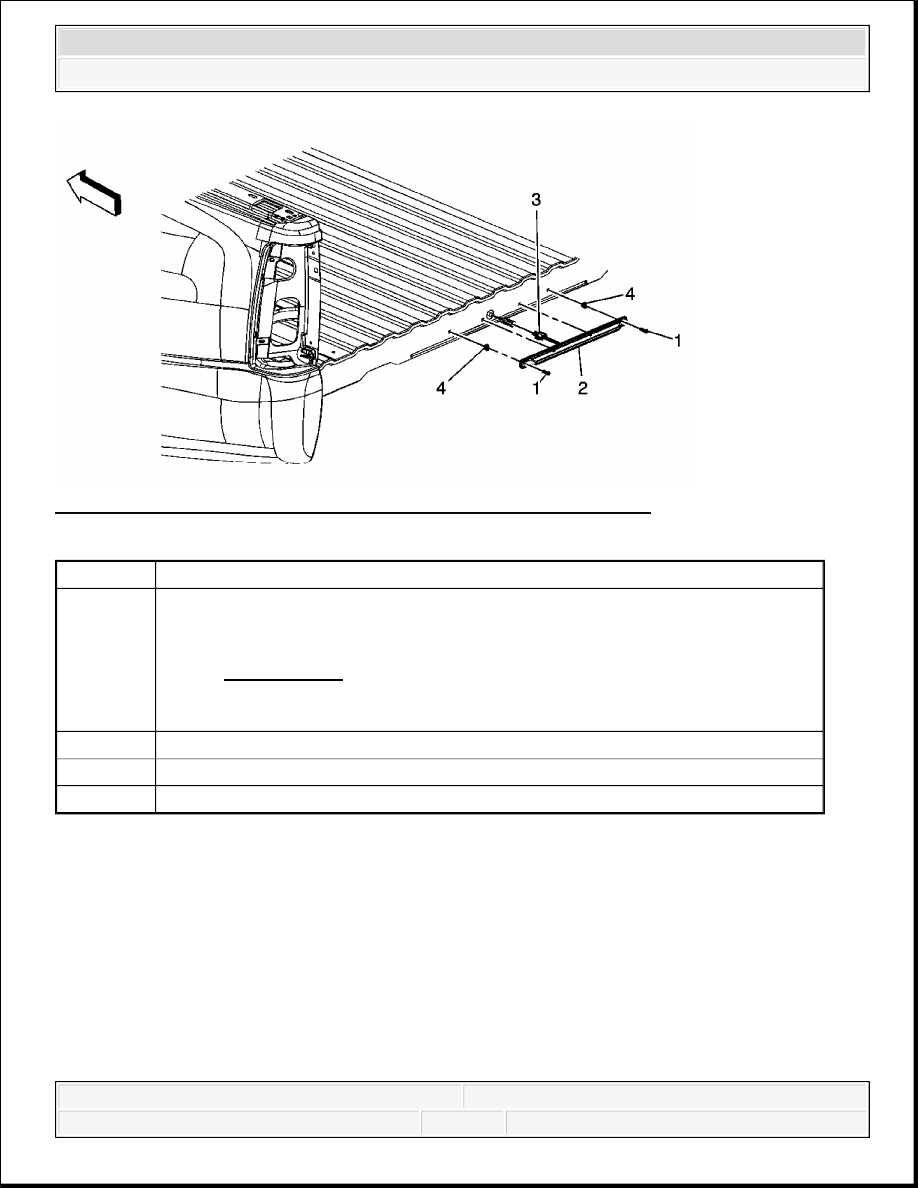

Fig. 47: Pickup Box Identification Lamp Replacement (GMC HD)
Courtesy of GENERAL MOTORS CORP.

PICKUP BOX IDENTIFICATION LAMP REPLACEMENT (CHEVROLET HD)

Callout

Component Name

1

Rear Side Marker Lamp Assembly Screw (Qty: 2)

Tighten: 2.5 N.m (22 lb in)

NOTE:

Refer to Fastener Notice .

2

Rear Side Marker Lamp Assembly

3

Rear Side Marker Lamp Electrical Connector

4

Rear Cross Sill Nut (Qty: 2)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



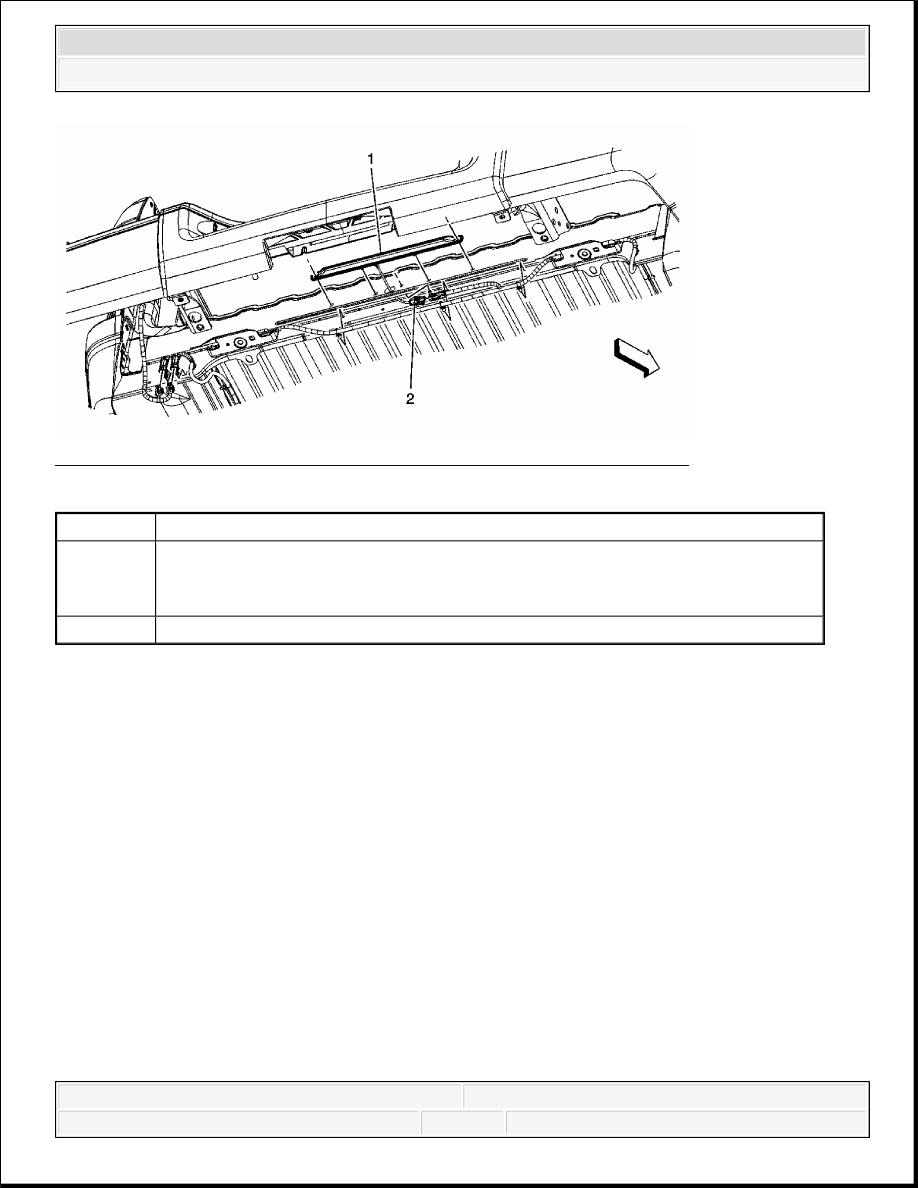

Fig. 48: Pickup Box Identification Lamp Replacement (Chevrolet HD)
Courtesy of GENERAL MOTORS CORP.

REAR FENDER CLEARANCE LAMP REPLACEMENT

Callout

Component Name

1

Rear Side Marker Lamp Assembly
Tip: Release the 3 integral clips securing the lamp assembly to the pick up box
end panel.

2

Rear Side Marker Lamp Electrical Connector



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
