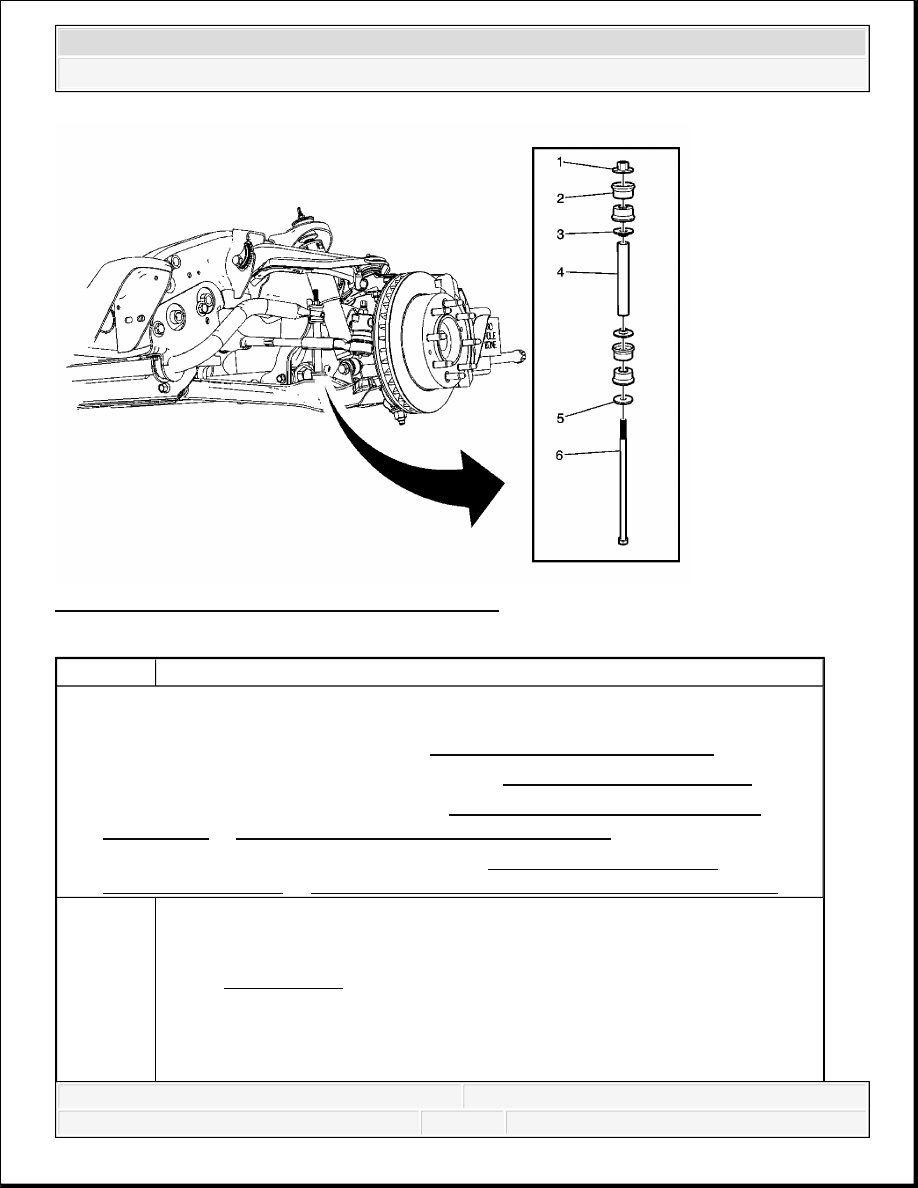

Fig. 3: View Of Stabilizer Shaft Link (2500/3500) Callout Component Name Preliminary Procedure 1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle . 2. Remove the engine shield, if equipped. Refer to Engine Shield Replacement . 3. Remove the stabilizer shaft link. Refer to Stabilizer Shaft Link Replacement (2500/3500) or Stabilizer Shaft Link Replacement (1500). 4. Remove the stabilizer shaft insulator. Refer to Stabilizer Shaft Insulator Replacement (1500) or Stabilizer Shaft Insulator Replacement (2500, 3500). 1 Stabilizer Shaft Link Retaining Nut Procedure 1. Remove all traces of the original adhesive patch. NOTE: Refer to Fastener Notice .
2008 Chevrolet Silverado 1500 2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

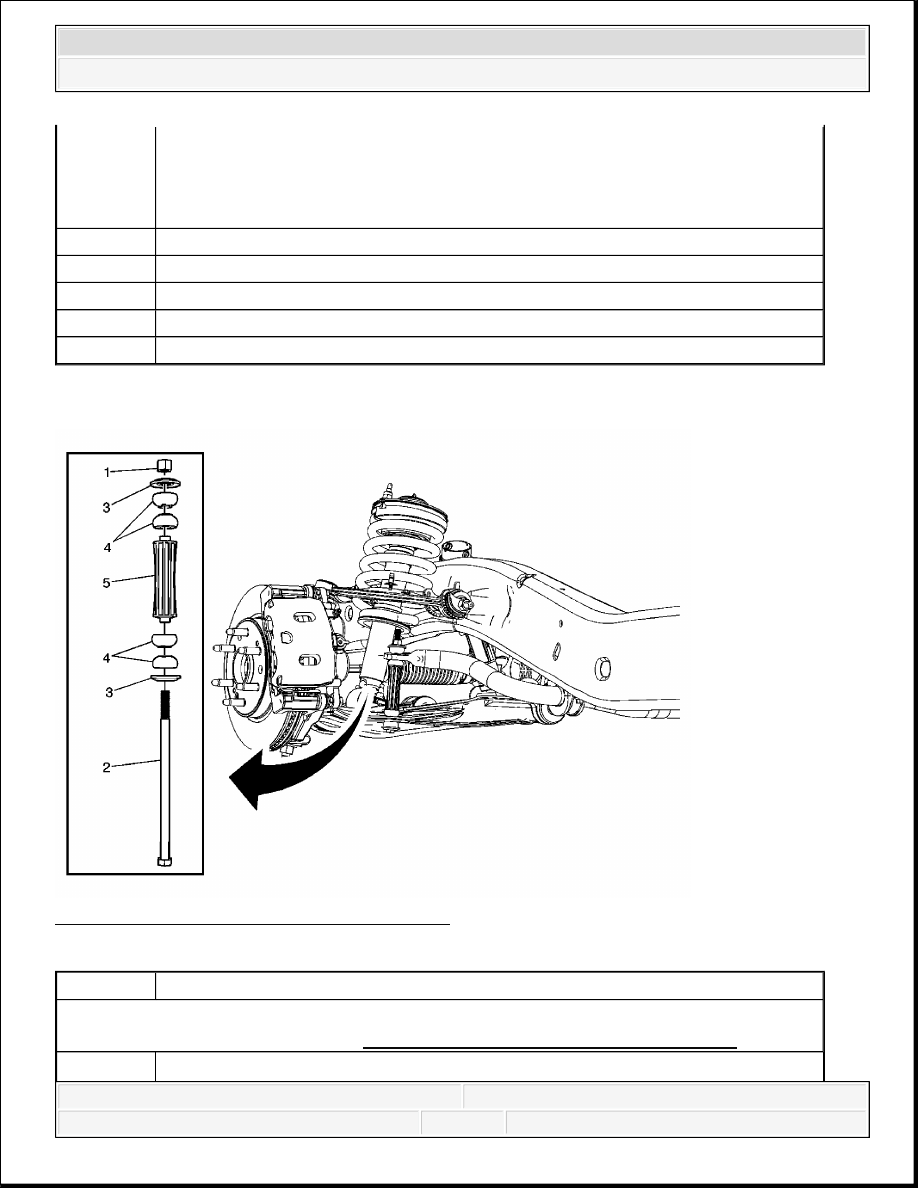

STABILIZER SHAFT LINK REPLACEMENT (1500) Fig. 4: View Of Stabilizer Shaft Link (1500) 2. Apply Threadlocker GM P/N 12345382 (Canadian P/N 10953489) BLUE LOCTITE # 242 on the threads of the bolt. Tighten: 23 N.m (17 lb ft) 2 Front Stabilizer Shaft Insulator (Qty: 4) 3 Front Stabilizer Shaft Washer (Qty: 2) 4 Front Stabilizer Shaft Spacer 5 Front Stabilizer Shaft Washer 6 Front Stabilizer Shaft Bolt Callout Component Name Preliminary Procedure: Stabilizer Shaft Link Nut
2008 Chevrolet Silverado 1500 2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
STABILIZER SHAFT INSULATOR REPLACEMENT (1500) Fig. 5: View Of Stabilizer Shaft Insulator (1500) 1 Procedure 1. Remove all traces of the original adhesive patch. 2. Apply Threadlocker GM P/N 12345382 (Canadian P/N 10953489) BLUE LOCTITE # 242 on the threads of the bolts. Tighten: 23 N.m (17 lb ft) NOTE: Refer to Fastener Notice . 2 Stabilizer Shaft Link Bolt 3 Stabilizer Shaft Link Washer (Qty: 2) 4 Stabilizer Shaft Link Insulator (Qty: 4) 5 Stabilizer Shaft Link Spacer
2008 Chevrolet Silverado 1500 2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

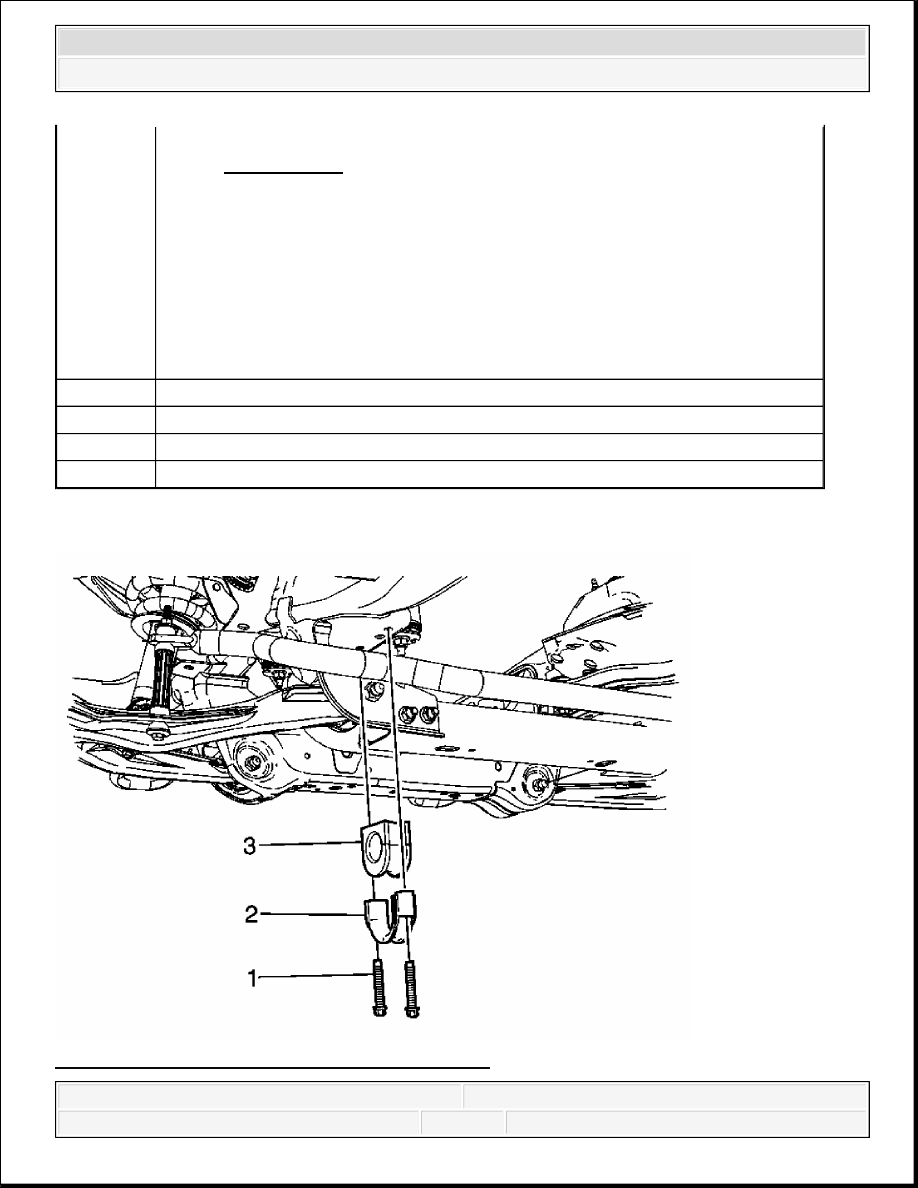

Courtesy of GENERAL MOTORS CORP. STABILIZER SHAFT INSULATOR REPLACEMENT (2500, 3500) Callout Component Name Preliminary Procedure 1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle . 2. Remove the engine shield, if equipped. Refer to Engine Shield Replacement . 1 Stabilizer Shaft Clamp Bolt (Qty: 2) Tighten: 50 N.m (37 lb ft) NOTE: Refer to Fastener Notice . 2 Stabilizer Shaft Clamp 3 Stabilizer Shaft Insulator
