Chevrolet Silverado / GMC Sierra. Manual - part 1931





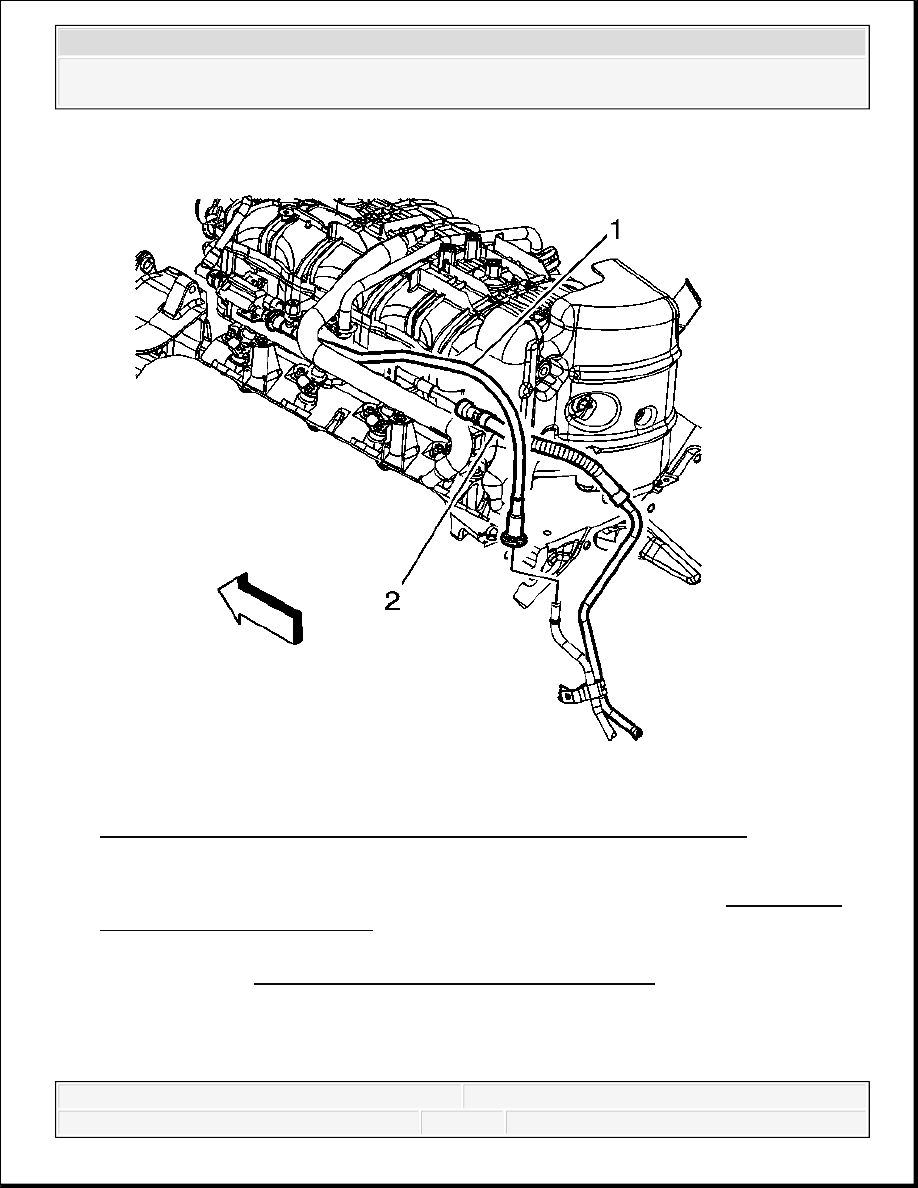

Fig. 103: View Of EVAP Canister Purge Tube & Quick Connect Fitting
Courtesy of GENERAL MOTORS CORP.

27. Connect the fuel feed line quick connect fitting (2) to the fuel rail. Refer to Metal Collar

Quick Connect Fitting Service .

28. Connect the EVAP canister purge tube (1) quick connect fitting to the EVAP canister purge

solenoid. Refer to Plastic Collar Quick Connect Fitting Service .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



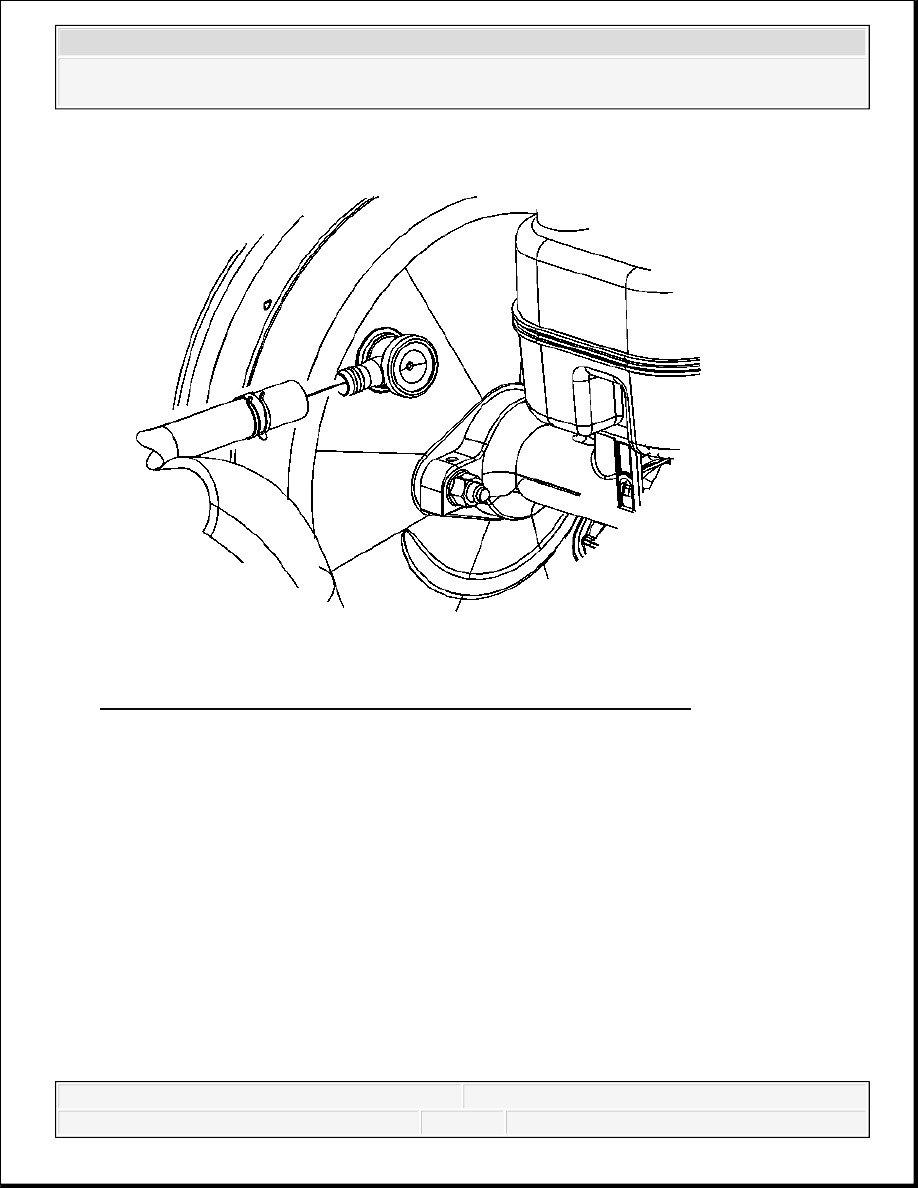

Fig. 104: View Of Brake Booster Vacuum Hose & Booster Fitting
Courtesy of GENERAL MOTORS CORP.

29. Unsecure the brake booster vacuum hose from the intake manifold.

30. Install the brake booster vacuum hose to the booster fitting.

31. Position the brake booster vacuum hose clamp at the booster.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



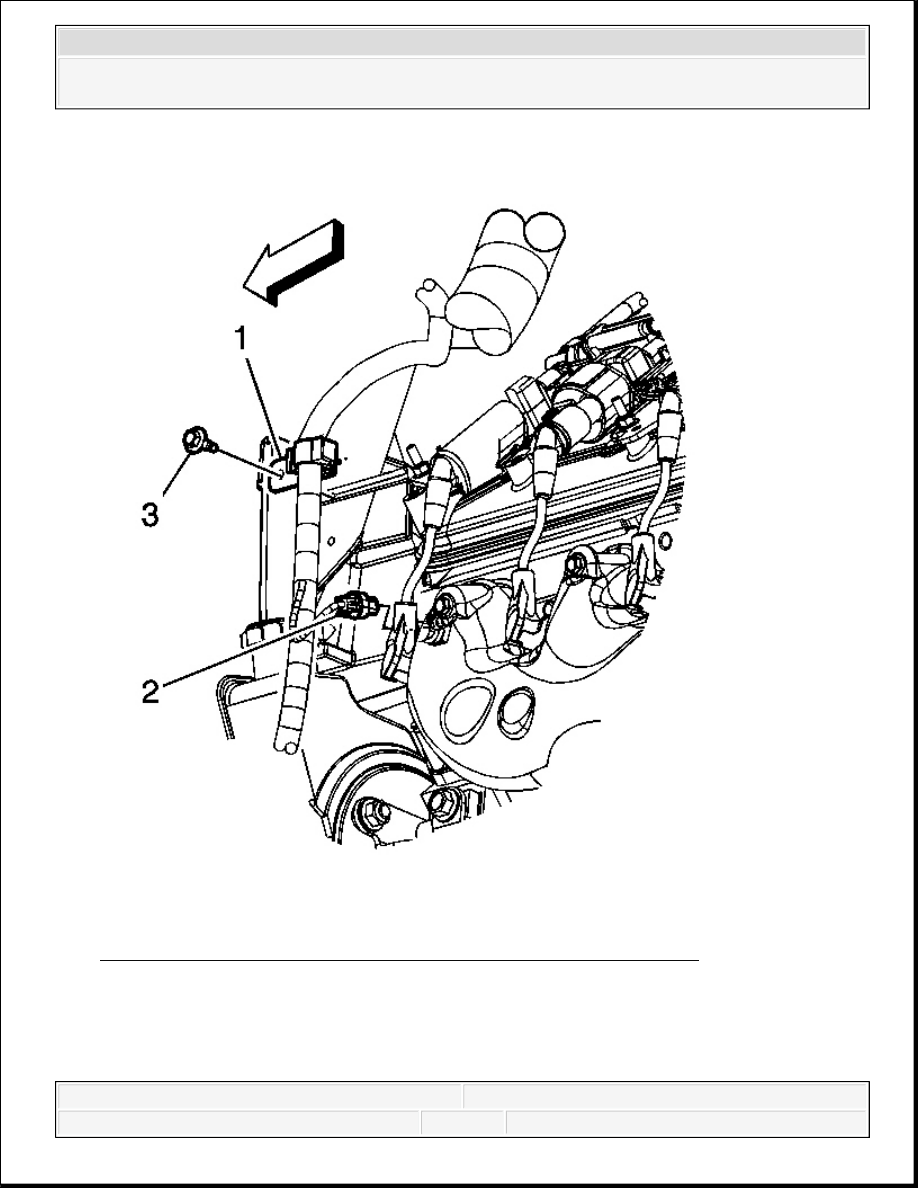

Fig. 105: View Of Engine Wiring Harness, Clip, Bolt & Connector
Courtesy of GENERAL MOTORS CORP.

32. Untie the engine harness branches from the cowl panel and position over the engine.

33. Connect the engine harness electrical connector (2) to the ECT sensor.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



34. Position the engine harness clip (1) to the generator bracket and install the bolt (3).

Tighten: Tighten the bolt to 9 N.m (80 lb in).

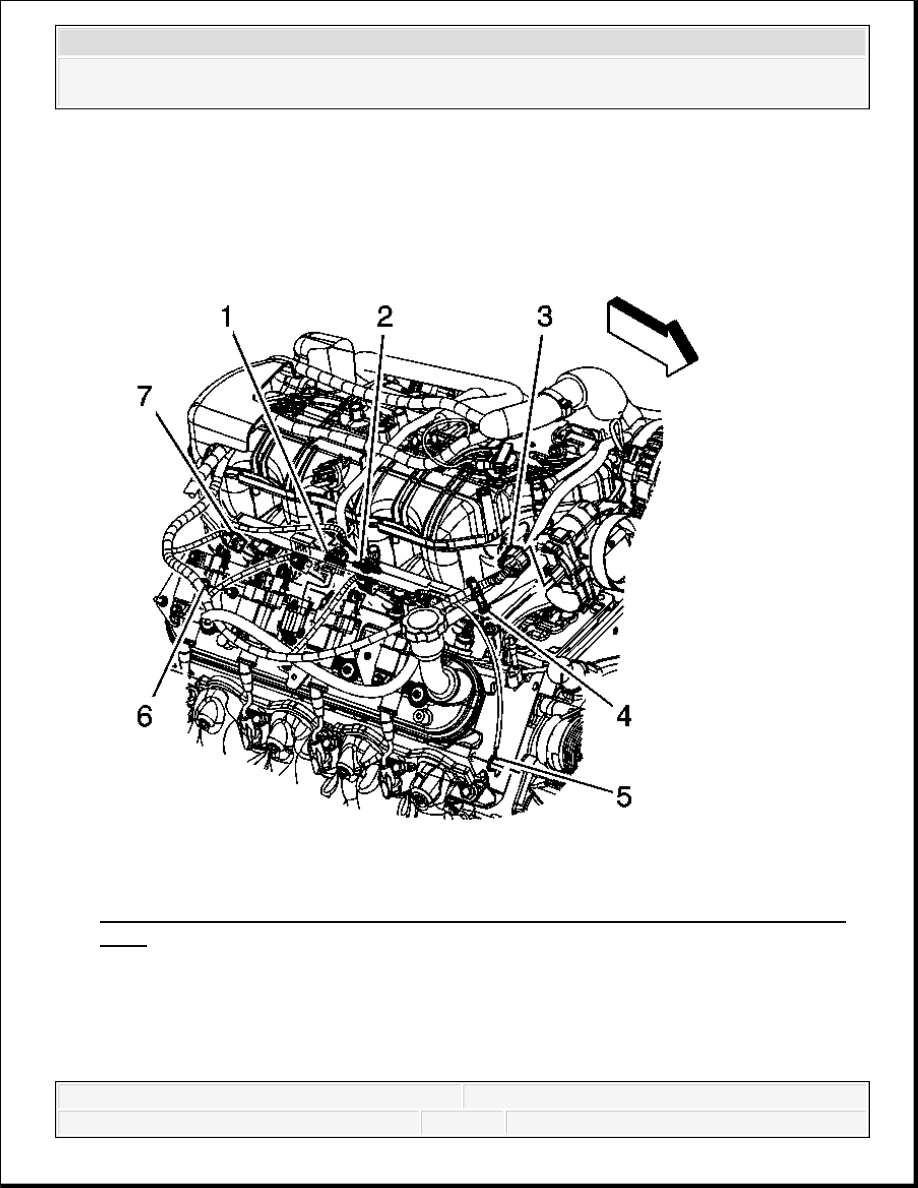

Fig. 106: View Of CPA Retainer, Engine Harness Electrical Connectors & Harness
Clips
Courtesy of GENERAL MOTORS CORP.

35. Connect the engine harness electrical connectors (7) to the right side fuel injectors.

36. Install the engine harness clip (6) to the ignition coil bracket stud.

37. Install the engine harness clip (4) to the generator battery jumper cable.
