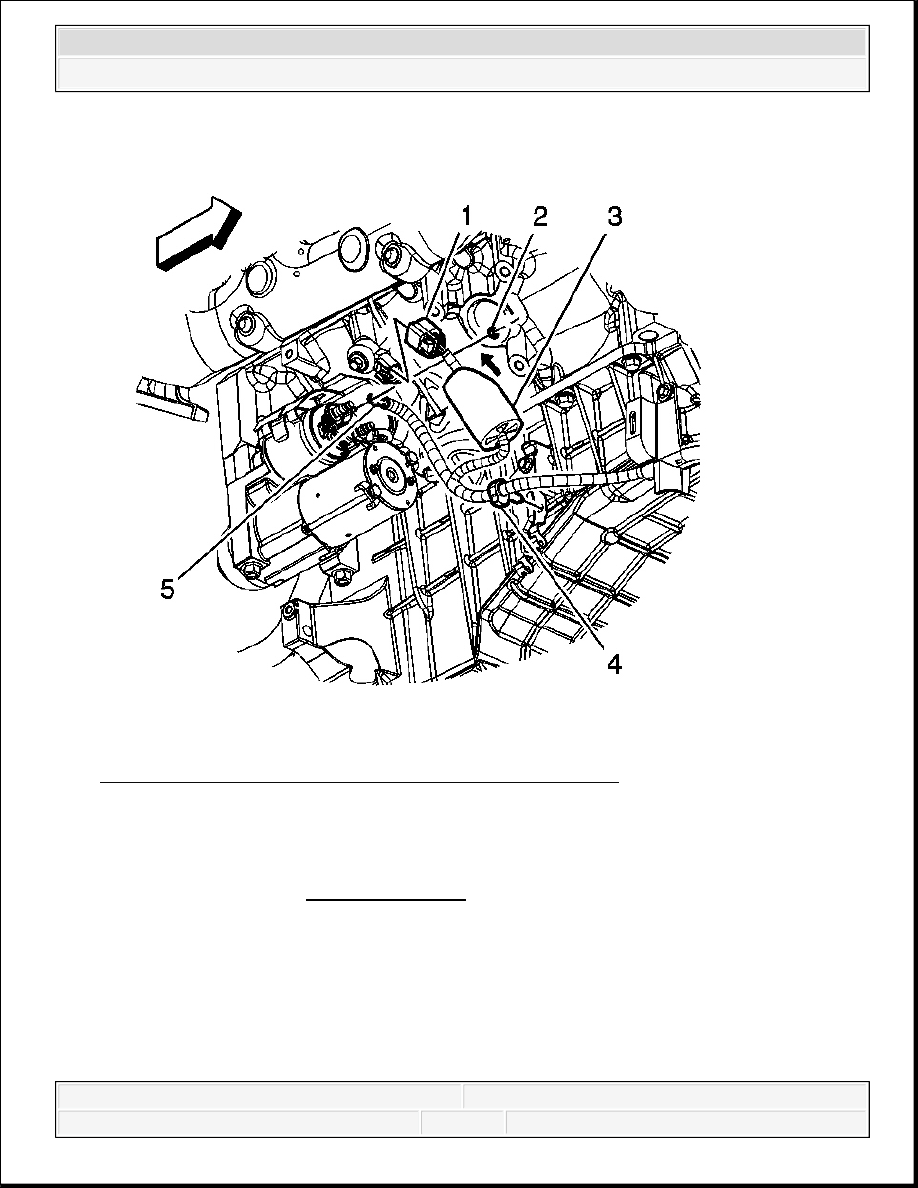

Fig. 230: View Of Engine Wiring Harness & Components
Courtesy of GENERAL MOTORS CORP.

3. Install the engine wiring harness lead (5) to the starter.

4. Install the engine wiring harness lead nut (2).

Tighten: Tighten the nut to 3.4 N.m (30 lb in).

NOTE:

Refer to Fastener Notice .

2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

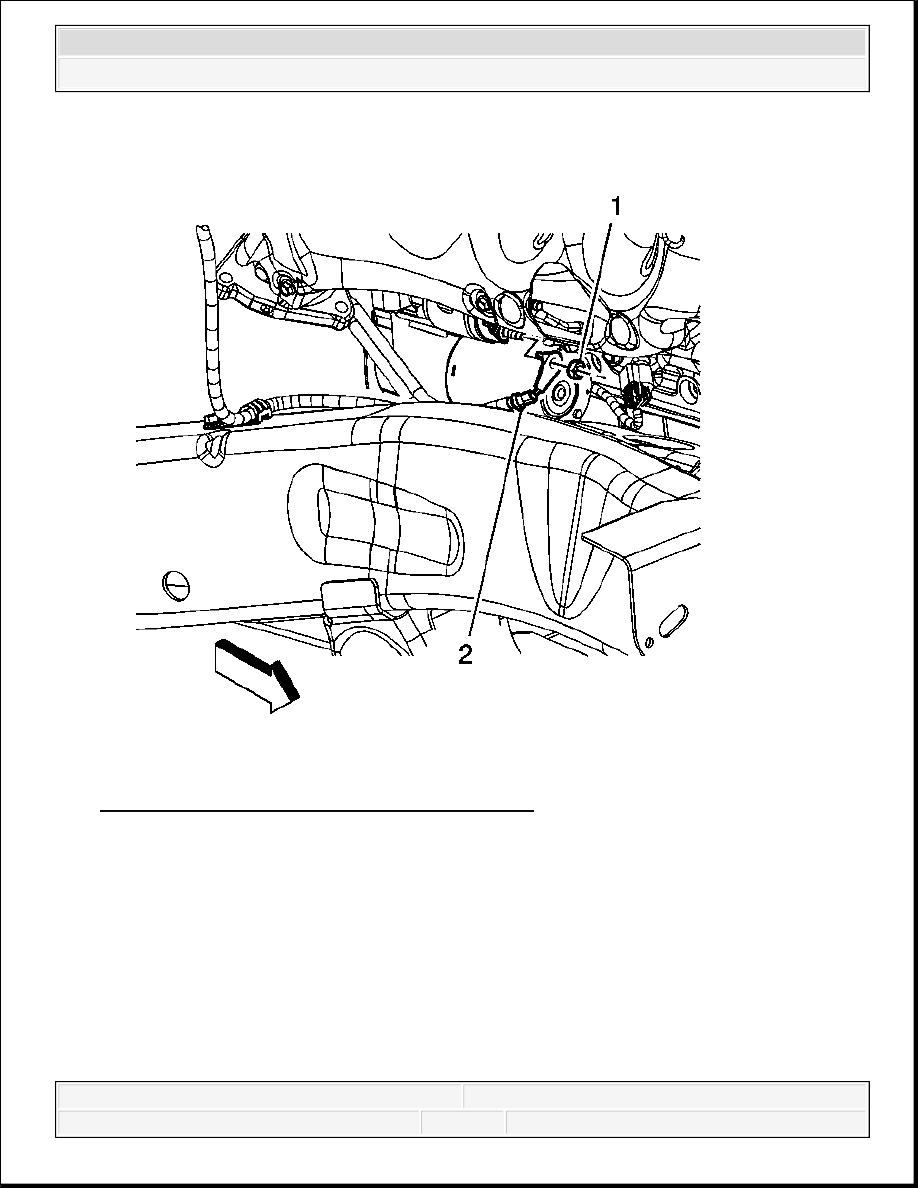

Fig. 231: View Of Starter Solenoid Cable & Nut
Courtesy of GENERAL MOTORS CORP.

5. Install the starter solenoid cable lead (2) to the starter.

6. Install the starter solenoid cable (1) nut.

Tighten: Tighten the nut to 9 N.m (80 lb in).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

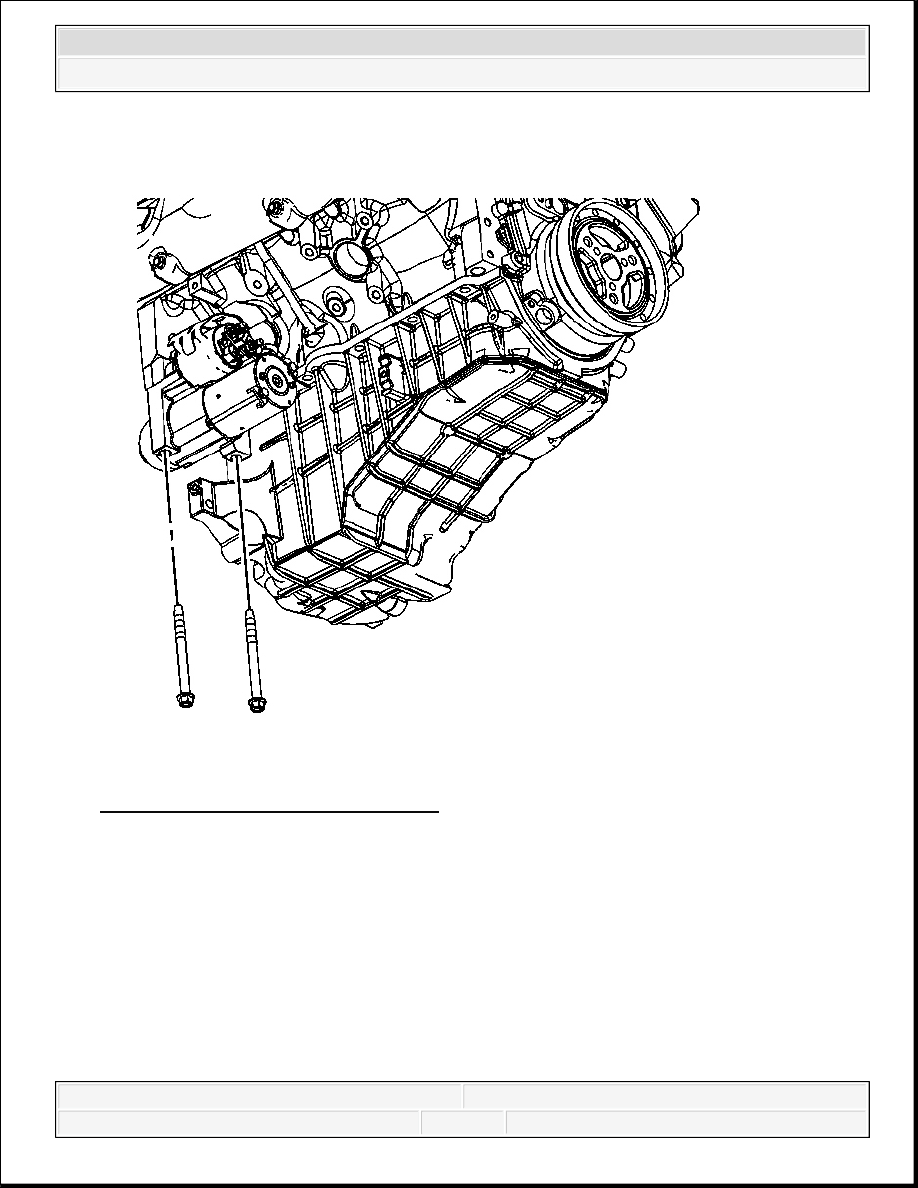

Fig. 232: View of Starter Motor Bolts
Courtesy of GENERAL MOTORS CORP.

7. Install the starter motor bolts.

Tighten: Tighten the bolts to 50 N.m (37 lb ft).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

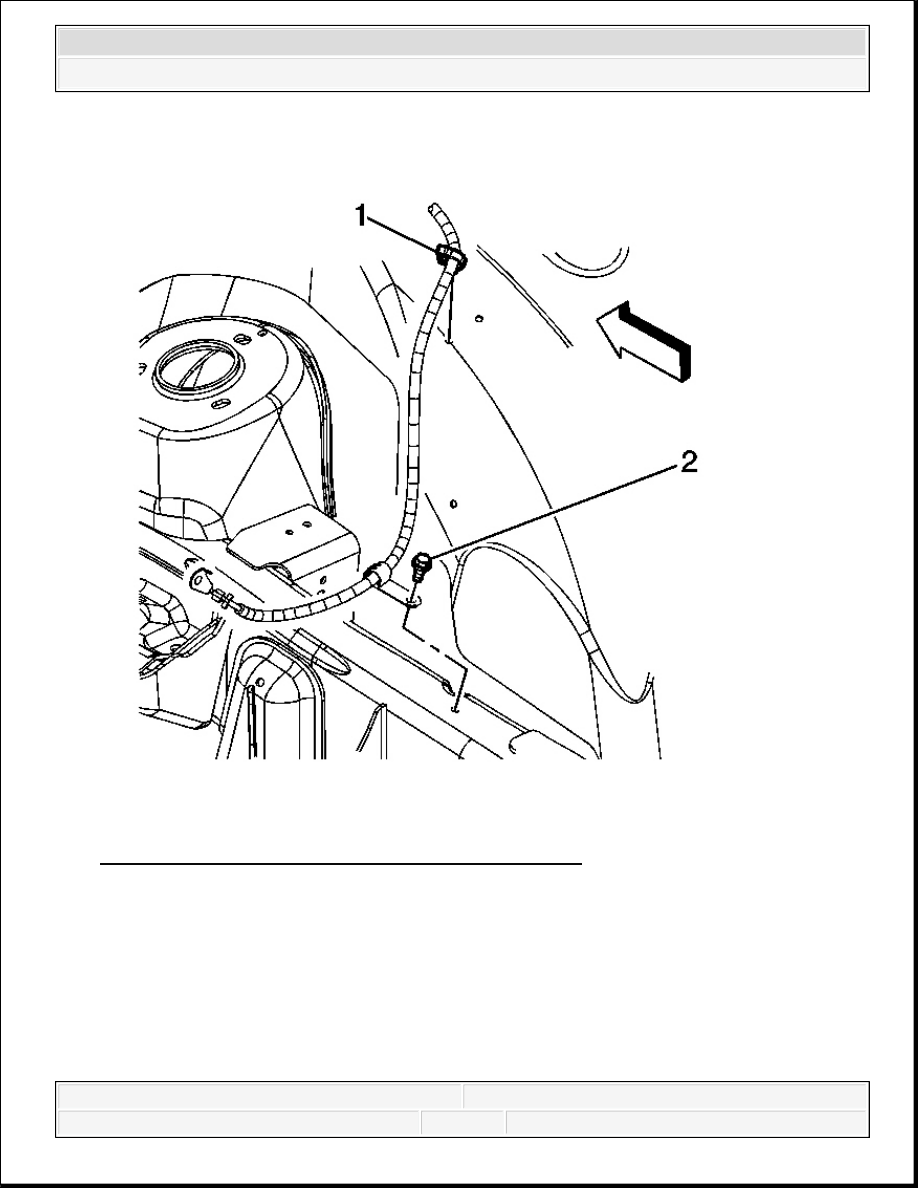

Fig. 233: View Of Starter Solenoid Cable Clip & Bolt
Courtesy of GENERAL MOTORS CORP.

8. Position the starter solenoid cable clip to the frame and install the starter solenoid cable clip

bolt (2).

Tighten: Tighten the bolt to 10 N.m (89 lb in).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
